一台SANTAK-500VA的UPS在市电正常的情况下，输出电压升至260伏，致使一台接在其输出端的AR-3240打印机的电源变压器烧坏。根据UPS的工作原理，只有当UPS的市电稳压电路和高压保护电路都存在故障时，才会出现上述问题。
一、检修UPS高压保护电路

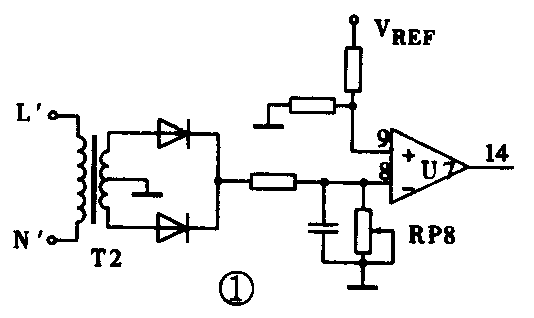

图1为高压保护电路的一部分，UPS输出电压经T2取样后，再整流、滤波加至电压比较器U7的8脚、9脚接参考电压端。当8脚电压高于9脚电压时，输出脚（14脚）跳变为低电平，从而控制保护电路动作。
在故障情况下，用万用表测得9脚电压为2.25伏，而8脚电压为2.35伏，保护电路显然不会动作。逐一检查该部分的每个元件，未发现问题，电位器RP8亦固封完好，故怀疑RP8在出厂时就没调好（该UPS在此之前未送修过）。将RP8固封胶去掉，适当调节RP8保护电路果然动作，这说明保护电路必须重新调整。
二、检修市电稳压电路

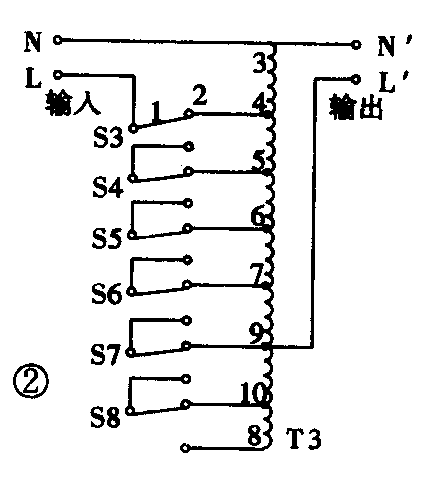

图2为市电稳压电路的一部分。市电电压的高低决定继电器S3－S8中的部分继电器吸合，从而判定自耦式变压器T3的抽头4～10中的某一个与市电火线相接。检查该部分电路，发现继电器S3的线圈已烧断，S3不能吸合，220伏市电就加在T3的抽头3和4之间，致使输出电压升高。由于市面上难购到同规格的继电器，并考虑到该UPS是接在交流稳压器上使用，因此用导线将S3的1脚和3脚短接，UPS输出电压恢复正常。
三、高压保护电路的调整
将UPS输入端接在交流调压器上，输出端接上电压表。将调压器缓慢地从175伏调到250伏，记下在此过程中UPS输出的最高电压值为230伏。然后将调压器再从250伏慢慢调高，此时UPS输出电压随输入电压升高而升高，当UPS输出电压达235伏时，沿逆时针方向缓慢调节RP8至保护电路刚刚开始动作，然后用胶将RP8固定，高压保护电路调整完毕。
UPS高压保护电路存在故障时，会严重威胁UPS负载的安全。而该电路有故障在UPS输出电压正常时（220±5％）又无法觉察。因此，对能正常使用或新购进的UPS有必要定期检查一下高压保护电路是否正常。如果保护电压过高，就必须调整高压保护电路，以免造成不必要的损失。（张佃中）
