彩色电视机行输出电路因工作在高电压、大电流状态，故障率较高，而发生行输出管多次击穿时更令人棘手。本人曾遇到一台松下TC230D彩电，连续坏了3只行管，据用户讲每次故障发生之前都曾看到屏幕右边出现约2cm的黑边，如继续使用半小时左右就彻底坏了，虽换了几次管子但并未查出故障的真正原因。
开机检查电源+B只有30V，开关变压器发出“吱吱”声。取下已击穿的行输出管，接入假负载观察+B（113V）正常，并未出现突然升高现象，检查行输出部分其它元件也无异常。换上新输出管开机试验，图像声音均正常，测行电流约400mA，管子温度不高。

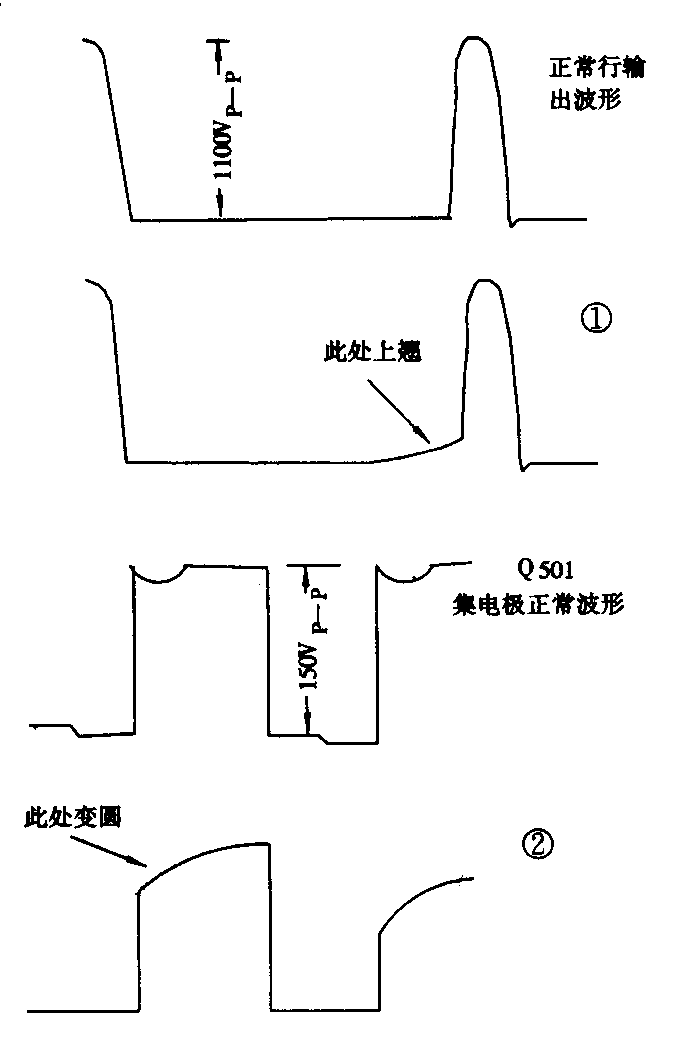

两小时后，屏幕右边阵发性出现黑边，测行电流当有黑边时约700mA，行管明显发热。为防止行管损坏而改用短时开机及时测量的方法进行检查。用示波器观察行输出脉冲，发现有黑边时较正常波形有很大变化（见图1），行推动管集电极电压由90V升至100V而且波形变化很大（见图2），但观察IC501⑥脚（行振荡输出）波形没有变化，从现象看这是推动级有毛病，一般是因推动管Q501性能不良所致。拆下Q501测量并没问题，而且换上新管后时间不长仍出现黑边。又经仔细检查，发现行推动变压器次级接地端似乎接触不良，点焊后未见故障出现。
为了证明故障的确切原因，采用在变压器次级接地端与地之间串入电阻的方法，经试验证明：当串入电阻小于5Ω时对电路没有影响；当电阻在5Ω至10Ω时推动波形稍有变化但不至于出现黑边；而电阻大于10Ω后波形明显变坏，黑边出现，与原故障时一样，因此证明由于接触不良引起推动不足，从而发生故障。
小结：发生行输出管击穿的原因一般有以下几点：1．行管的耐压不富裕；2．电源+B不稳定，有时突然升高；3．由于推动不足使行输出管不能可靠地工作在开关状态，管耗增加，行电流增大，结温升高，而晶体管的实际耐压与结温成反比，结果就会发生热击穿现象。
还有一点值得注意：当推动脉冲正常时，行输出管的工作耐压接近于BVCBO，而推动不足时它的耐压趋近于BV\(_{CEO}\)，两者差距较大。以ZSC1942为例：晶体管手册上提供的数据BVCBO为1500V，而BV\(_{CEO}\)只有800V，所以我们在检修时应注意，当输出级接有+B电源时不要随意摆弄振荡或推动级电路，以免因推动不足造成行输出管击穿。（于勇军 商朝丽）
