本文介绍一种控制霓虹灯专用集成电路SE9518。该电路保留了SE9201电路驱动电流大、外围电路简单的优点，扩充了花样内容，改进了花样控制，增加了同步功能，特别适合于霓虹灯的控制。

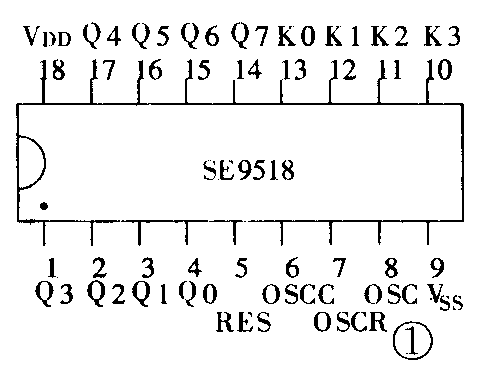

SE9518采用双列直插式18脚塑料封装形式，管脚排列如图1所示。V\(_{DD}\)和VSS分别接电源和地，OSC、OSCR、OSCC接振荡电阻以及振荡电容，Q0～Q7接负载，K0～K3接花样控制电路，RES接复位电路。
SE958内含8种基本花样，分别用A、B、C、D、E、F、G、H表示。每个基本花样由16个机器周期组成，每个机器周期输出一个状态。我们推荐的花样中的4种如表1所示。其中“1”表示电路输出高电平，“0”表示输出低电平。用量较大，且有特殊要求的用户，可以参照表1的形式，自行设计花样内容。

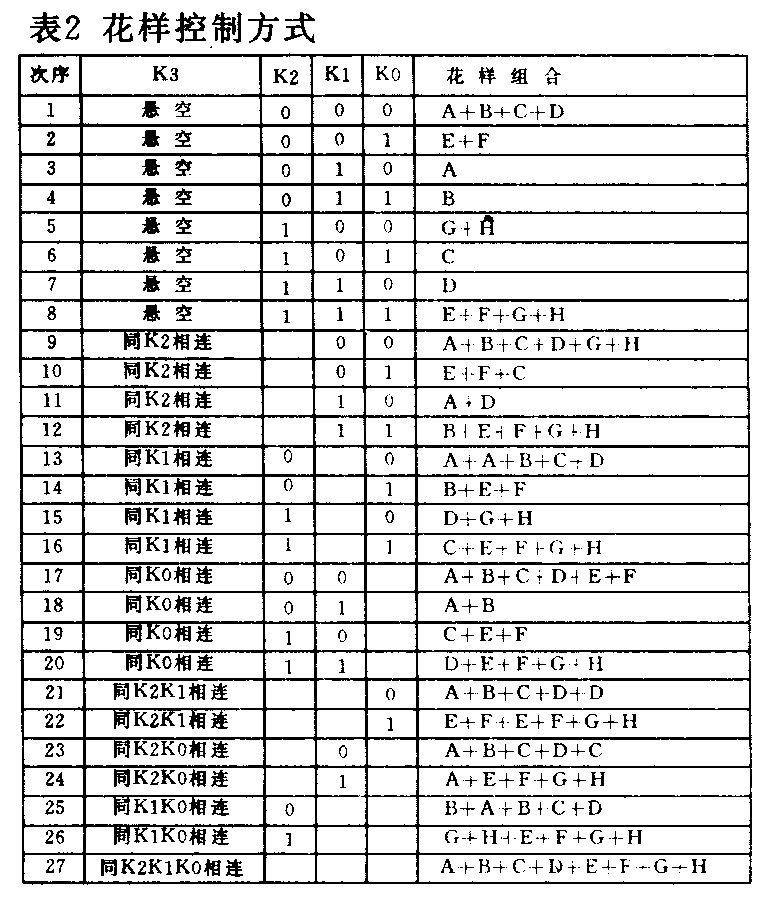

SE9518共有27种花样组合，具体控制逻辑如表2所示。要求有断电保持功能的场合，最好采用旋转式波段开关或互锁式琴键开关来控制花样。

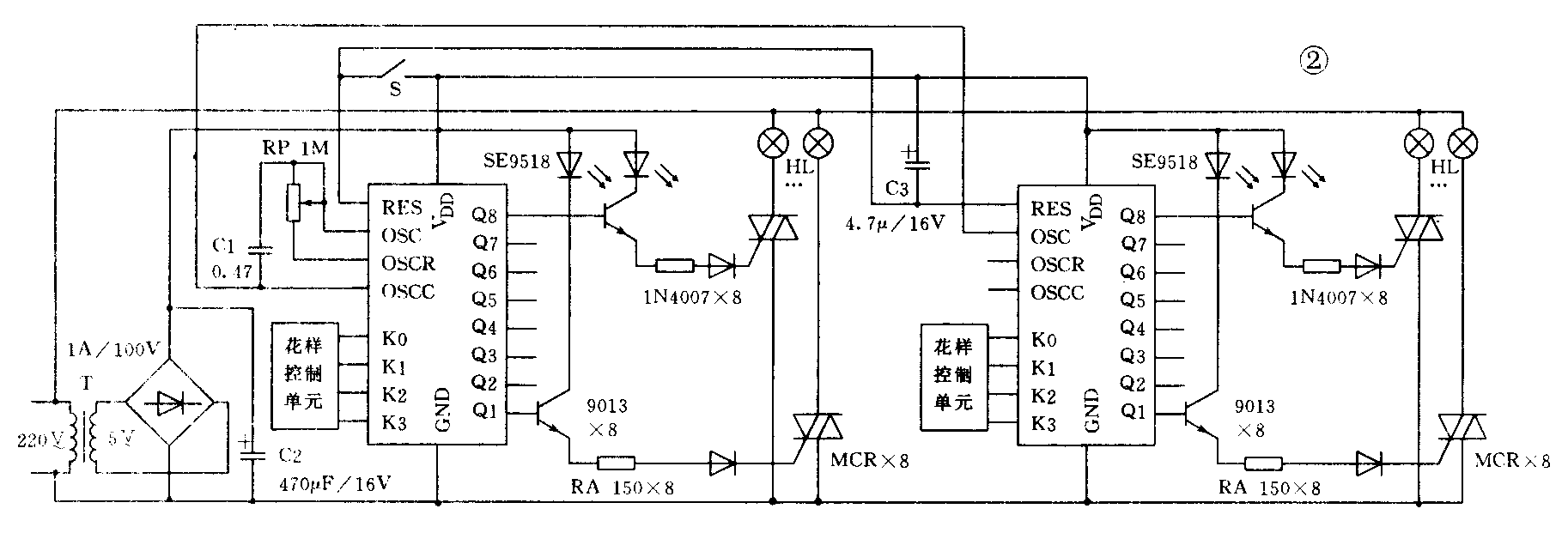

图2是SE9518应用在霓虹灯控制电路中的电原理图。其中，电位器RP控制变换速度，电阻RA调节可控硅触发电流，二极管VD则用于防止在可控硅损坏时，负载上的高压串入低压控制电路而损坏集成电路和驱动三极管。双向可控硅MCR应保证有3倍以上的电流余量，最好采用安装面绝缘的产品，这样所有可控硅均可以在涂覆导热硅脂后直接安装在同一块散热片上，从而降低了安装热阻，延长了使用寿命。如果要增加控制路数，可以采用多片级联。此时，所有集成电路共用一个振荡电路，相互间的同步由上电复位电路保证。（谢世健 李桂宏）
