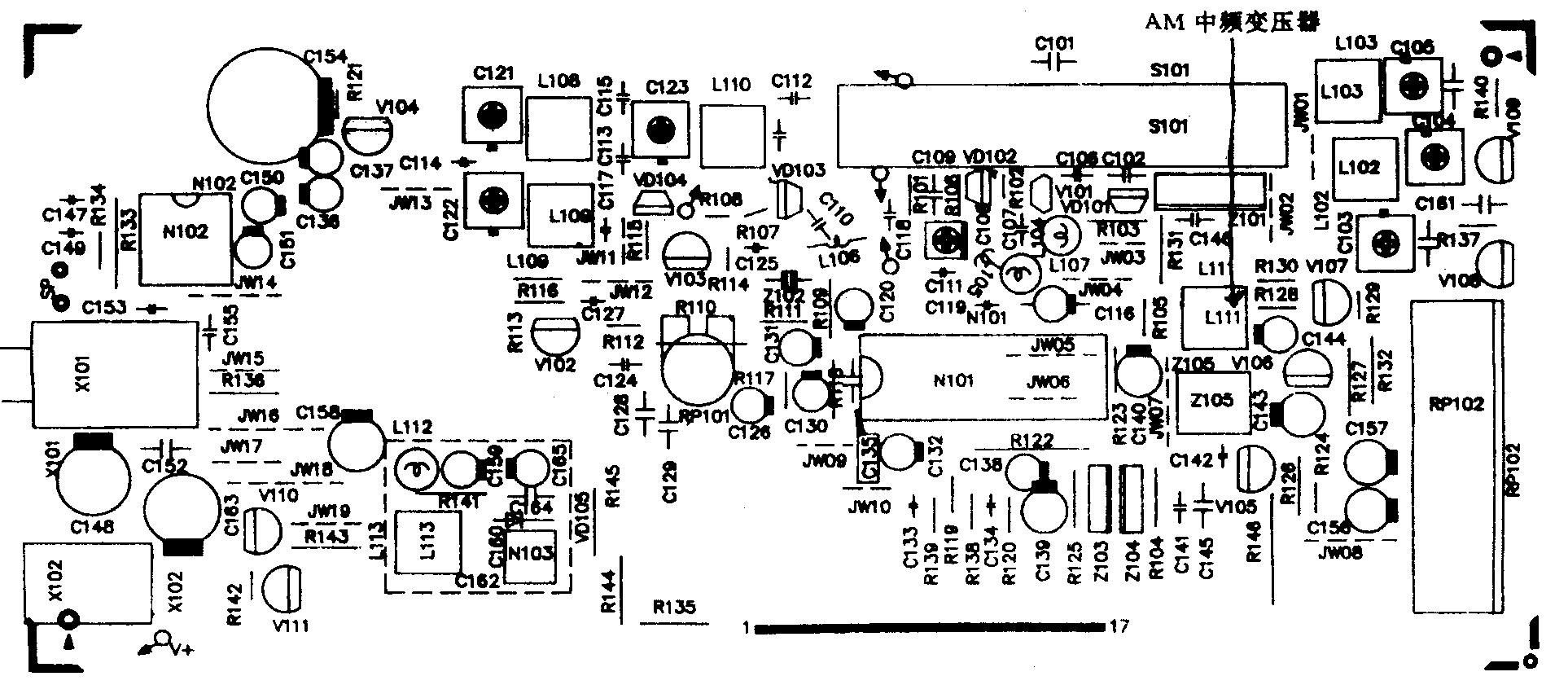

数调收音机的调试及维修与传统收音机有很多相似之处,也有不同的地方。本文以厦华牌XR-415D收音机为例介绍数调收音机的调试及维修的方法,供无线电爱好者参考。XR-415D收音机的电原理图请参阅本刊今年第3期第36、37页,该机的通道极元件安装图见附图。

图1
图1 🔍原图 (1926×841)

一、数调收音机的调试

数调收音机的调试与传统收音机有不少相似之处:在中频调试方面,本机的L111为AM中频变压器,见附图所示。虽然数调收音机的AM中颇为450kHz,但是其调试方法与传统收音机完全相同。FM中频不需调试,其中频鉴频曲线完全由中频滤波器Z103,Z104以及陶瓷鉴频器Z102决定,不需进行调试。

调节RP101可改变N101的立体声导频压控振荡的频率,业余条件下可在直接接收调频立体声电台信号时,调节RP101以便找到立体声解调的最佳点。

本机的跟踪调试也与传统收音机相同。本机初次开机-即在未储存电台的情况下,其五个储存节目的数字键的初始频率如表1所示。其中每个波段的2、4频率点可用来进行跟踪调试。数调收音机的跟踪调试方法和传统收音机完全相同。每个波段的调试元件见表2。

表 1

波 段 1 2 3 4 5

FM(MHz) 87.5 92.7 97.7 102.9 108

MW(kHz) 531 801 999 1341 1602

SW1(MHz) 3.2 4.3 5.3 6.3 7.3

SW2(MHz) 9.5 12.6 15.7 18.8 21.75

表 2

波段 低端覆盖调试 高端覆盖调试 跟踪调试元件

调试元件 调谐电压 调试元件 调谐电压 低 端 高 端

FM L108 3V —— 8~9V L105 C108

MW L110 1V C123 8.2V L101 C103

SW1 L109 2.3V C122 8.2V L102 C104

SW2 L108 2.3V C121 8.2V L103 C105

数调收音机与传统收音机调试方面最大的区别是频率覆盖的调试。传统收音机覆盖调试方法是:先用信号发生器输入低端覆盖频率,把可变电容器全旋进,这时调整本振电感器,使收音机输出最大;然后将可变电容器全部旋出,信号发生器向收音机输出高端覆盖频率,这时调整本振微调电容器,使收音机输出最大。而在数调收音机中,收音机的接收频率是由CPU中储存的分频比所决定的,外界元件参数的变化不会影响接收频率。所以在数调收音机中不能采用传统收音机的方法来调试覆盖。这里最关键的是要让变容二极管的容量在高、低端分别为原设计所确定的容量,只有这样才能保证数调收音机的灵敏度等各项重要的指标达到设计要求。我们知道变容:二极管的容量是由加在其两端的电压决定的,所以调整数调收音机的覆盖实际上只需调整覆盖频率点上的调谐电压。XR-415D收音机各波段的覆盖调谐电压和覆盖调试元件如表2所示。(使用不同型号的变容二极管,或不同型号的收音机,此电压值不一定相同!)

现在以中波段的覆盖为例来说明覆盖调试的具体方法:首先将收音机置于低端覆盖点531kHz,调节L110使V209、V210的集电极电压-即调谐电压等于1V(此时变容二极管VD104上所对应的容量为500p);再将收音机置于高瑞覆盖点,调节C123使调谐电压等于8V(此时变容二极管上所对应的容量约为30p)。同传统收音机一样,上述调整要反复进行几次,才能消除高低端的相互影响。

DC/DC调试:前面已经讲过,DC/DC的工作原理是先产生一个高频振荡,然后再整流、稳压还原成直流电压。这里主要是调整L113的振荡频率,使其在2.6~2.7MHz之间,这样才不会给收音部分带来干扰。

二、数调收音机的维修方法

数调收音机的维修方法同传统收音机有很多类似之处,本文就不同之处并结合XR-415D的具体情况向广大读者进行简单的介绍。

1.在进行修理前,对有故障的机器,应该先测量以下几个电压值。若电压值正常,可继续进行查找;若电压值不正常,则应对不正常部分进行修理。请注意,测量以下电压时,最好使用数字万用表,或高阻电压表,否则测量结果会不准。

V+-V110的C脚电压。开机情况下,此电压几乎完全等于电池电压,否则即是电源开关管及其附属电路有故障。这部分可能出现的故障是V110被烧坏,从而导致打不开电源。

V++-即N103的2脚电压,也就是DC/DC变换器之输出电压。正常情况下该电压为+15V。此电压极少出问题。若需对这部分进行修理,首先应打开DC/DC部分印制板铜箔面的小屏蔽罩。通常元件虚焊的可能性较大。

Vcpu-V205的C脚电压,即N201的电源电压。正常情况下该电压为2.8V左右,此电压很少出问题。若出现不正常,通常可怀疑虚焊。

Vtum-调谐电压,即V209、V210的C脚电压。该电压的正常数值范围参照表2。自动找台时该电压应连续地从低到高或从高到低变化。例如在中波段,自动找台时该电压应连续地在1V-8.2V之间变化(详见表2)。贴片电容C214漏电也可能引起该电压不正常。

值得强调的是,该电压是数调收音机的最重要的参数之一。吉它不正常,则整个收音机的性能都不可能正常。

2.液晶板不显示,或显示字迹不清楚

可能是CPU部分的IC虚焊,或是在CPU附近的贴片电容漏电。修理时可将C201、C203、C204、C206逐个焊下,用万用表10k档测量其有无漏电。若发现某电容漏电而手中一时又无贴片电容可以更换,采用普通瓷介电容替换也是可以的。修理时需要先取下液晶板,再取下控制板铜箔面的小屏蔽罩。取下液晶板的方法如下:先用焊锡将所有液晶板的脚都焊在一起,然后拉动烙铁,在焊锡全部熔化的情况下,向上取出液晶板。但是焊接时间不要太长,否则易损坏液晶板。刚焊下液晶板时,在靠近引脚的地方会发黑,过一会变凉后就会恢复正常。

3.耳机收听正常,喇叭无声或声音小:这是由于耳机插座中的一组开关复位不良所致。修理时可不拆下插座,只需将插座后部的小盖撬开,在开关滑块中加极少量的润滑油即可复位正常。

4.灵敏度低:首先应准确判断是否真正灵敏度低,因为不少用户在使用自动找台进行搜索时,发现没有电台或电台很少便认为灵敏度低。实际上很多电台是可以使用手动找台方式找到的。如果判断确实是灵敏度低,可以先检查XR-415D收音机的后盖上的天线压簧是否与主印制板上的铜片良好接触,再检查该波段的覆盖电压是否正确。如覆盖电压不正常,应先进行调整。在调好覆盖电压后,再进行跟踪调试。如果您没有信号发生器,可以在高、低端各选一个电台来调整“跟踪”。各波段“跟踪”需要调试的元件见表2。有关XR-415D收音机邮购消息详见本期第53页。(颜浩)
