NA-1250-250W高保真声频功率放大器是上海电视九厂生产的供农村有线广播网使用的甲级指标的全晶体功率放大器。

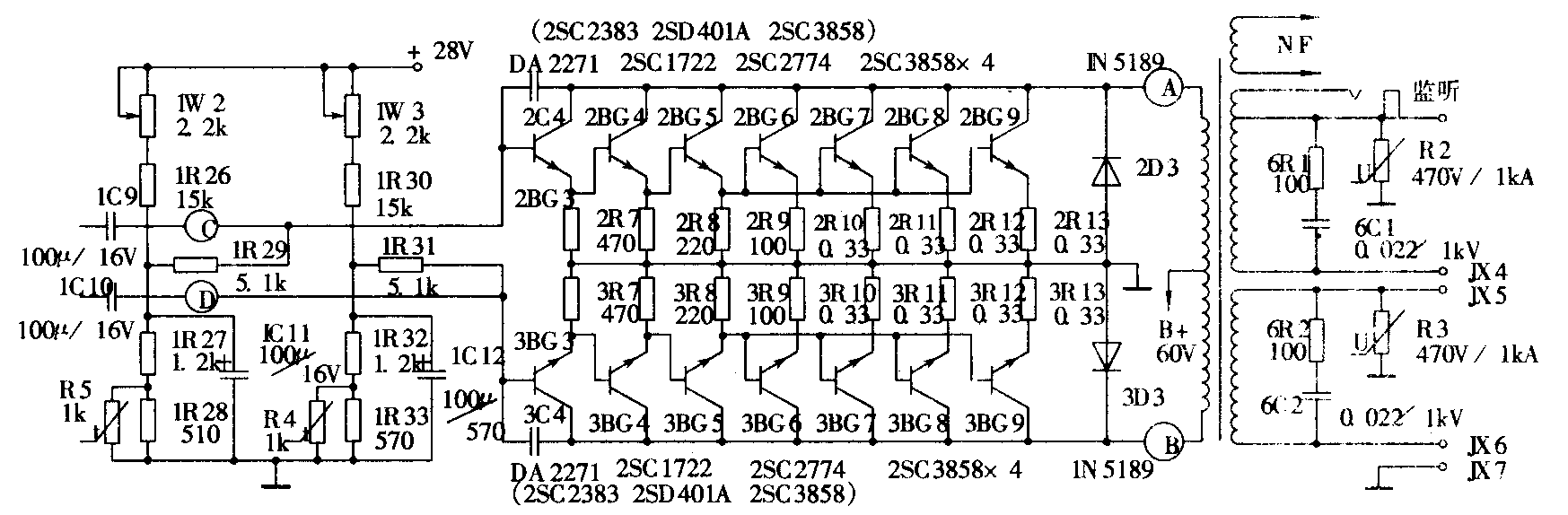

该机功放和推动电路是四级复合放大推换输出电路（见附图，原出厂图纸）。前三级射极输出复合电路是推动放大级（2BG3～2BG5、3BG3～3BG5），功放是两组各4管并联的推挽输出电路（2BG6～2BGG9、3BG6～3BG9），由于推动和功放是直接耦合的射极输出复合电路，维修中推动和功放是四级不可分的复合电路，2BG3、3BG3基极偏置的大小，不仅仅决定了2BG3、3BG3的静态偏置，而且决定了整个推动和功放在内的14只中、大功率晶体管的静态偏置，即整机的静态输出电流。该机出厂时调试好静态输出电流小于30mA，当推动级有管子热稳定性差或偏置偏高失常，定会影响整机的静态输出电流（输出电流表指示），严重时会损坏功放管，检修时应特别注意。
附图中6R1、6R2均由两只8W200Ω电阻并联而成，6R1、6R2和6C1、6C2接在输出变压器次级，在电路中起高频补偿作用，平抑高频端的输出阻抗从而平直高频端的幅频特性。当机器输出端存有高频寄生振荡而使输出变压器次级有16kHz以上频率的高电压信号存在时，6R1、6R2所承受的功率均将超过16W，即每只8W电阻实际承受的功率均超过8W，而使电阻过热自燃，同时6C1、6C2也因过电流而爆裂且击穿，电阻自燃又会引烧下面的印制电路板。
正常工作状态下，本机的直耦式前置放大级和双差分缓冲级故障极少，仅在遭雷击后出现的无声故障中发现个别晶体管击穿的事例。电源电路的故障多见于主电源桥式整流块击穿损坏和C3、C4主电源滤波电容器开路失效。其它如保护电路及反馈网络等故障概率极小，具体故障现记录如下：
故障一：
5A熔丝烧断但熔丝管内无发黑现象，桥堆整流输出负载有短路。首先应查功放管和阻尼二极管是否击穿，焊下输出变压器初级两推挽臂线头A、B，对地测量 A、B的正反向电阻，用500型万用表R×10档测功放两边的对地电阻，黑笔接地、红电测应为65Ω左右；红笔接地，黑笔测应均为∞则正常。正反向电阻异常时先开路阻尼二极管，再测量正反向电阻正常则为阻尼二极管击穿，换阻尼二极管。如正反向电阻仍异常则是功放管击穿损坏，逐个检查该侧的推动管和功放管，经查2BG8功放管击穿损坏。是什么原因造成功放管击穿的呢？重点检查这一侧的热敏电阻R5是否变值或开路，以及中和电容2C4是石击穿或漏电，经查2C4已击穿，换下2C4和已损坏的2BG8，开机后完全正常。
故障2：
5A熔丝熔断，一侧功放散热板因过热由黑变黄，一功放管击穿，换上功政管后工作正常，但过了一周又老病重犯，新功放管又击穿，换上功放管后开机，仔细观察静态输出电流较大约100mA，换管一侧散热板发烫，另一侧散热板微温，且静态电流有增大趋势，如不及时关机又有烧坏击穿功放管的危险。经仔细检查是该侧的热敏电阻变值且失去热敏作用所致。该热敏电阻常温时（20℃）是1kΩ，随着温升该电阻值会迅速下降减小而降低推动级偏置，从而保证功放组静态输出电流小于30mA。该热敏电阻在冷却状态测量其阻值应与标称值1kΩ相符，然后给电阻表面加温，如阻值不会减小，则其热敏性失效。
故障三：
一机推动管3BG3、3BG4击穿损坏，更换后发现该侧的3BG6～3BG9功放管温度明显高于2BG一侧的功放管，把推动和功放电路的输入、输出线头即推挽两边全部对换后开机（图1中A、B对换，C、D对换），发现2BG6～2BG9功放管温度明显高于3BG一侧功放管，与原先正好换了个位置。说明推动和功放电路内无故障，故障在双差分电路或输出变压器上。输出变压器原3BG9一边线包局部短路的可能性较小，变压器外观无烧伤碰损痕迹，且局部短路故障无法用万用表测量该线包电阻的方法检查（线包电阻仅0.1－0.2Ω）；仔细检查双差分电路1BG3、1BG6偏置无明显差别，但1BG4、1BG5集电极有电位差，调整1W1使1BG4、1BG5电位差为零。恢复推动和功放电路的输入、输出接线头于原位后开机，功放两边温升一致且正常。这是因为双差分电路调零工作没做好，造成3BG9一边长期工作吃重而损坏3BG3、3BG4推动管所致。
故障四：
输出功率不足且声音有失真，两侧散热板温升不一致，一侧温升较高，另一侧几乎无温升。关机后打开机盖仔细审视机内元器件，只见无温升一侧元件中2R7、2R8、2R9有烧过的痕迹，把这三电阻各焊开一端测量这三电阻阻值分别是2R7为1.5k（图标47Ω），2R8为600Ω（图标220Ω），2R9为∞（图标100Ω；检查ZBG3、2BG4、2BG5均无一损坏。是什么原因造成2R9开路和2R7、2R8变值的呢？重点检查2BG6～2BG9后发现2BG6、2BG7的cb结构已击穿，因此60V直流电经2BG6、2BG7已击穿的。cb结直接加在2R9这100Ω电阻上，致使100Ω电阻过热烧坏呈开路状，换掉已变值的电阻2R7、2R8和2R9，及换新2BG6、2BG7后开机，输出功率较前增大，但仍有失真，且换管一侧散热板温升仍低于3BG9一侧。关掉音量测量2BG5基极偏置电压表针略微反打，而3BG5基极偏置正常，正在疑惑之间，突然发现2R9有冒烟状，立即关机并检查2R9、2BG6～2BG9，2R9还没有变值，而新换上的ZBG6、ZBG7的cb结又击穿，是什么原因造成2BG6、2BG7的第二次cb结击穿呢？仔细检查2BG3偏置电路后发现其偏置跨接电阻1R29假焊浮动呈开路状，故2BG3无偏置而造成测量偏置时表针略微反打，说明ZBG3～2BG9处于无偏置截止状态。我们知道晶体管在饱和、放大、截止三种状态下，bc结上承受的电压以截止状态为最大，当开关机瞬间或电源电压波动之时，be结上承受的电压将更大，就是说三态中以截止状态显易击穿bc结，这时V\(_{CBQ}\)指标较差些的个别管子将承受不了电源的冲击而击穿be结。一旦管子bc结击穿则60V直流电就直接加在前级的发射极电阻上造成前级发射极电阻过热变值或开路。焊好1R29及再次换新2BG6、2BG7后开机，故障完全消失。
故障五：
开机立即烧断5A熔丝，且熔丝管内发黑有炸裂状。说明熔断电流特大，一般是400V／20A主桥堆击穿损坏，经查确有桥堆中二臂击穿损坏，查功效电路正常，换上新的600V／25A桥堆开机，机器工作完全正常。
故障六：
正常播音中突见机内冒浓烟，打开机盖发现6R1、6R2所用的4只8W200Ω电阻绿色涂漆已烧光呈白色，两只电容6C1、6C2的引脚处已开裂，印刷板已烧焦。紧急使用中只要断开已击穿的6C1、6C2，机器仍能正常播送。待买回印制板后换上新的6R1、6R2、6C1、6C2，注意6C1、6C2要买耐压1000伏的质量可靠的电容，焊接这些元件时，不能紧贴印制板安放焊接，这些元件应离印制板面一段距离，以免电阻发热时烧焦印板。
故障七：
声音严重失真，无信号时噪音约有30V左右输出，打开机盖测量B+为40V，比正常值60V低20V，交流45V正常，关机后检查桥堆有一臂开路，换新桥堆后开机仍然是30V噪音输出，B+仍是40V。再关机焊开电源滤波电容检查，两只电容已无充放电能力呈开路状态，换上新的电容后B+恢复到60V，噪音消失，声音也完全正常。
故障八：
开机前已见机房内烟雾迷漫，进入机房立即切断输出外线，发现一机器内仍有烟雾，测量该机原所接外线带有220V市电，通知外线工排除220V市电磁挂广播馈电线故障。打开机盖，只见该机两印制板上安装的推动和功放电路部分元件已全部烧毁，功放管的绝缘垫绦纶纸也已烧坏，四只中功率管2SC2383和ZSD401A已明显烧坏（外形毁损），对十只大功率管2SC3858逐一检查也无一完好，有的bc击穿，有的ce击穿，有的be、bc开路，但主电源整流桥堆等全部完好，5A熔丝也未烧，输出变压器也无烧损痕迹，到厂方买来印刷板及配齐电路元件装好后接通电源试机竟完全正常。本机是220V市电由外线倒灌造成推动管、功放管极间击穿引燃印制板所致。建议各农村有线广播站安装停播时间输出外线自动接地装置，以确保机器、线路的工作安全。
故障九：
开机不烧5A熔丝但无声。打开机盖检查60V和28V电源均正常，重点检查前置级直耦电路和双差分电路，发现1BG1损坏，换新后开机则完全正常。（电源部分及前置放大部分请参见产品图纸）。（蒋明荣）
