本文介绍的音量控制器，采用A／D、D／A转换器，变化级数达256级，音量变化连续，无跳跃现象。由于左、右声道各使用一片D／A转换器，所以两声道一致性特别好。

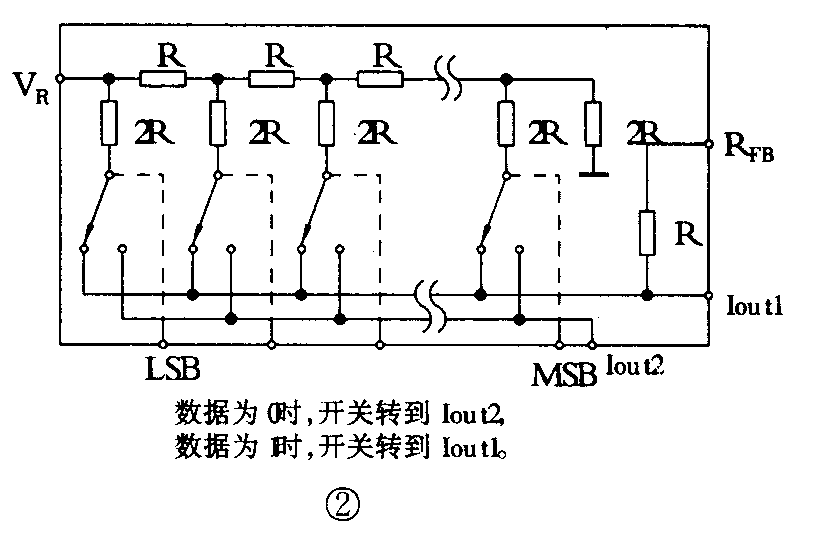

基本工作原理：图1是本机电路图。IC1是一片8位A／D转换器，其主要作用是将⑥脚输入的0－5V变化的电压转换成相应的二进制数据（00000000～11111111），然后从～输出。MSB为低位端，LSB为高位端。WR端是启动复位端。当其为高电平时，电路开始进行A／D转换，低电平时复位。该脚所接的R1、C1可使电路在刚加电时使电路启动复位。INTR端在电路进行A／D转换时为高电平，当每次转换结束时（转换速度取决于所用时钟频率，本电路所用频率为640kHz，转换速度8770次／秒），它输出一个低电平，本电路将其与WR端相连，使电路工作在自动循环转换状态。有关A／D转换器的具体工作原理请参阅有关数字电路手册。IC2是8位D／A转换器。其内部置有电阻网络及开关转换电路，开关转换状态受控于④～脚输入的8位二进制数据。内部等效电路见图2。
音频信号经IC3a缓冲后由IC2的V\(_{R}\)端输入，IC3b与IC2内部的电阻网络构成一反相衰减器，其输出的音频电压VOUT=输入数据／256×V\(_{R}\)。例如：当音量控制电位器RP置于最下端时，⑥脚输入为0V，输出=进制数据为00000000，IC2处于关断状态。当RP处于上端时，⑥脚电压为5V，输出数据11111111（255）10则V\(_{OUT}\)=255／256×VR。如要求遥控音量，只要在IC1⑥脚输入0～5V变化的电压即可。
元件选择：IC1选用ADC0804。IC2选用AD7523，如选用其它型号的D／A转换器，一定要用CMOS型倒T电阻网络的。IC3用5532双运放。只要焊接无误，无须调试。（张山）
