杜比定向逻辑环绕声解码器，是家庭影院（AV）还原杜比环绕声音频编码信号的处理器。这种编解码制式属4－2－4制，即原声道有四个：左（L）、右（R）、中置（C）和后置环绕（S）。考虑到传输、载体和兼容等一系列问题，将四个声道的信号通过（0.707）矩阵编码并将S信号移相90°后录制到两个声迹Lt和Rt上，形成杜比环绕编码信号，所包含的信息是：
Lt＝L＋0.707c＋j0.707s
Rt＝R＋0.707c—j0.707s（j表示移相90°）
解码器就是从Lt和Rt信号中将L、R、C、S四个声道信号进行还原。解码器的构成分两部分：一、（0.707）矩阵解码，二、定向逻辑。下面分别作具体介绍。
矩阵解码电路将Lt、Rt两个声迹的信息解译成四路信息：
L≈Lt＝L＋0.707c＋j0.707s
R≈Rt＝R＋0.707c－j0.707s
S≈0.707（Lt＋Rt）＝C＋0.707L＋0.707R
C≈0.707（Lt－Rt）＝js＋0.707L－0.707R
以上四路信息显见，与原声道信号有差异，每路信号不但有原该声道的信息，还有相邻声道的串音信息，这种串音信息会使声像定位变坏。为此，必须采用定向逻辑电路加以解决。

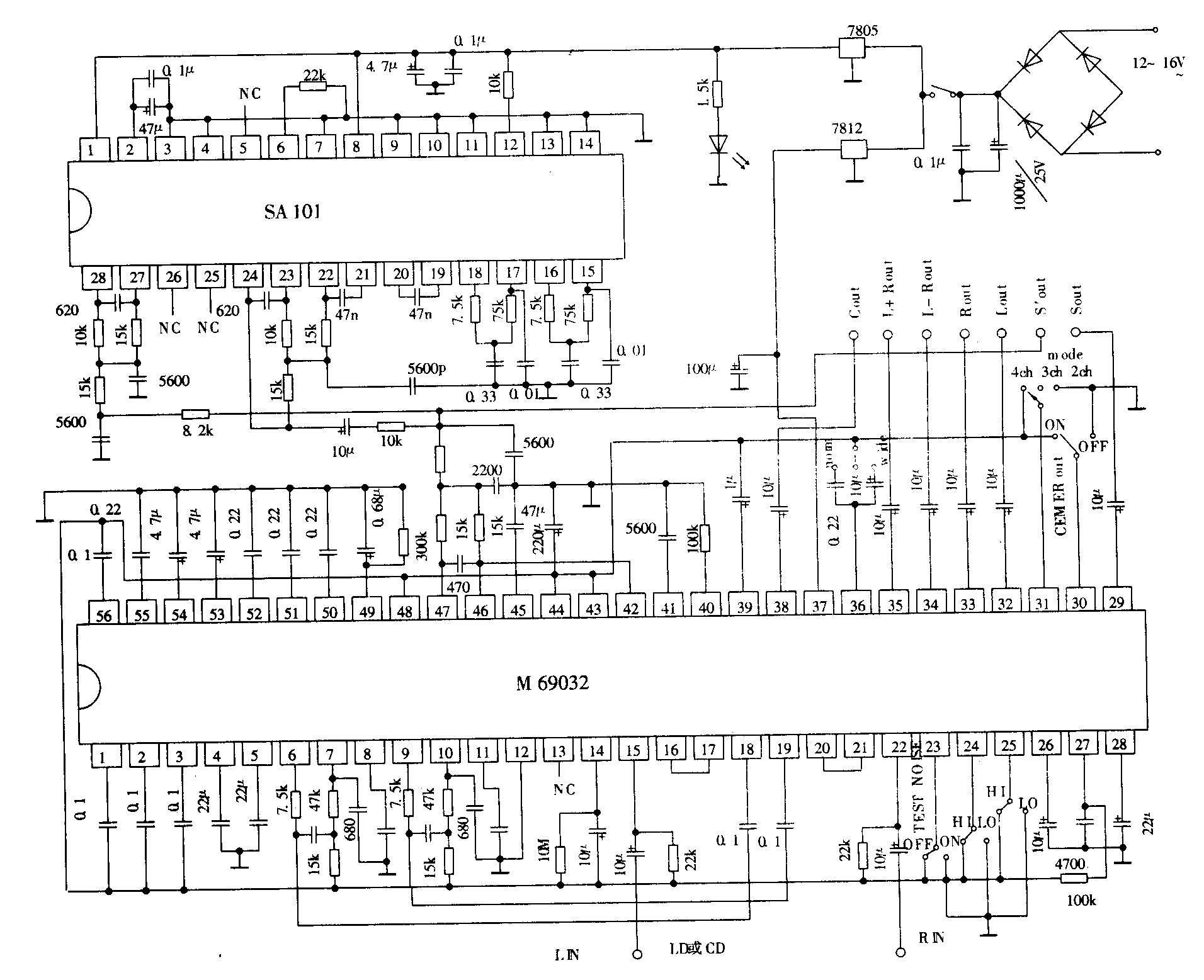

定向逻辑电路是把Lt、Rt两个声迹的信号送入和差比较器和差分比较器中去分析，分析的结果去控制矩阵解码输出后接的四路压控放大器的增益，从而加强定向特性。例如，在某一时刻四个声道中只有C声道有声音，这时，差分比较器的输入较小，而和差比较器的输入则较大，分析的结果，用差分比较器去控制L、R声道的增益，使L、R声道的增益减小，用和差比较器去控制C、S声道的增益，使C、S声道的增益提升。由于解码后的C声道没有S的串音，所以，在整个声场中就只有C声道有较强的音量，使声像定位得到改善。典型的解码器的电路见附图，核心器件采用M69032，包含了矩阵解码，定向逻辑所有的功能，SA101是数字延时器件，其作用是将S信号适当延时，使其和L．R．C信号之间有一定的时间差，以加强声场的氛围效果。延时时间通常取20ms～40ms。js信号从M69032输出，进入SA101，经延时后，从出到M69032，经内部7kHz低通滤波放大后，从送至进入到90°移相器，还原成S信号，L、R、C、S四路信号经内部模式操控中心分别从、输出。
一个真正的家庭影院（AV系统），其音响器材必须具备杜比定向逻辑解码功能，才能配合现像场景，将声音难确定位，达到身临其境的声场效果。(陈国群 唐继雄)
