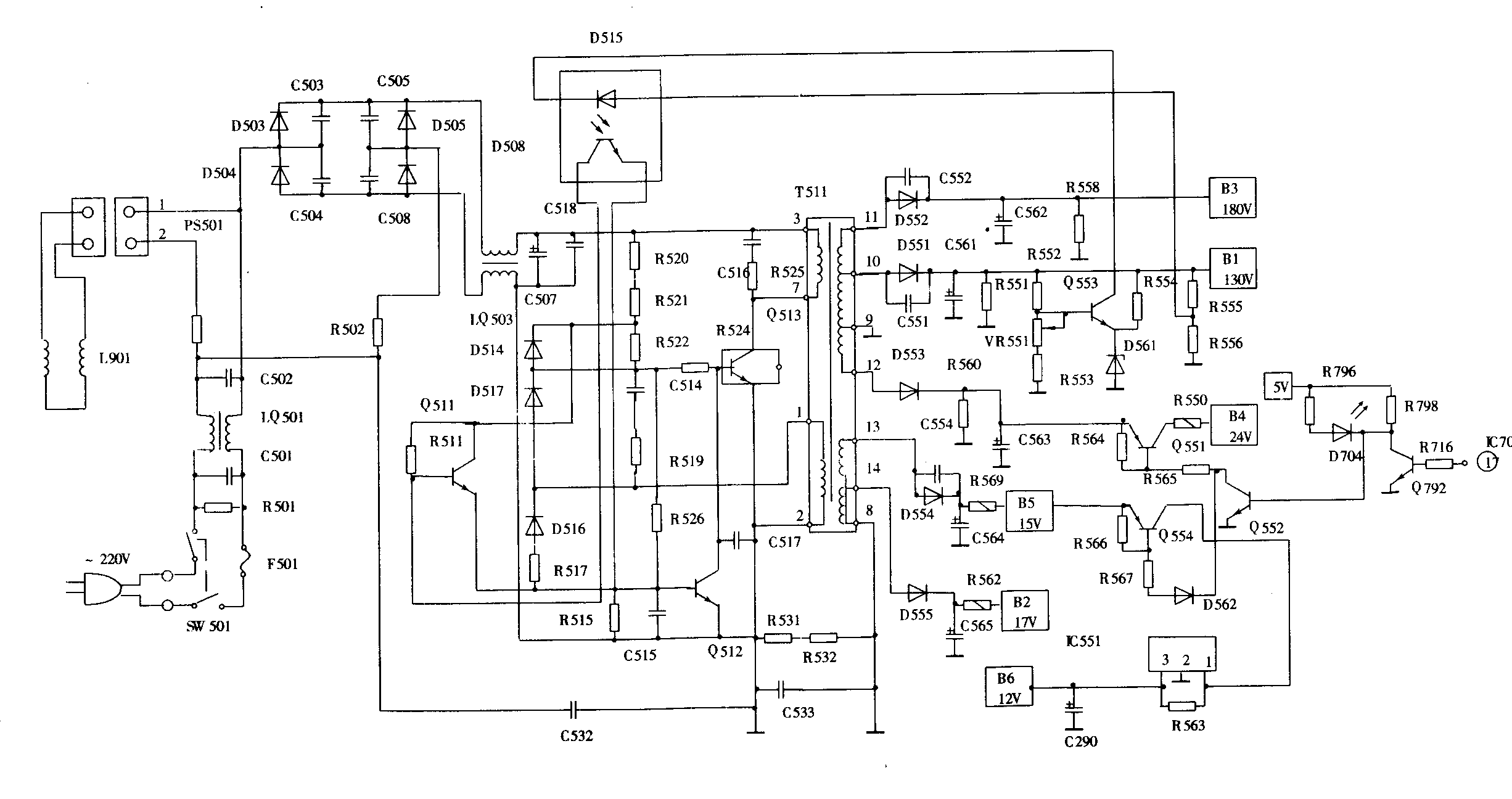

A3机心彩色电视机是日本三洋公司开发生产的，电源电路采用自激式脉冲变压器耦合的开关电源，并采用光电转换元件作为稳压取样，工作比较稳定，有关电路见附图。
一、电源电路分析
1．整流电路
当电源接通时，220V交流由LQ501、R501、C501、C502组成的噪声滤波器滤除电网引入的共模射频干扰，送到由D503～D506组成的桥式整流电路进行整流，再经LQ503、C507、C518滤波后形成300V高压直流，通过开关变压器T511初级绕组给开关管Q513集电极供电。
2.自激振荡电路
自激振荡电路由开关管Q513及开关变压器T511组成的正反馈电路完成。R552～R554、VR551、D561、Q553、D515组成误差信号取样电路。Q512为控制管，其导通内阻又作为Q 513的下偏置电阻，控制Q 513的基极，从而控制其导通时间。
开关变压器T511的③～⑦为初级绕组，①～②为反馈绕组，其它绕组均为不同的低压输出的次级绕组。桥式整流滤波电路输出的300V电压经初级绕组③～⑦送入开关管Q 513基极，作为开关管的供电电压。300V电压经启动电路R520～R522加到Q513基极，开关管在接通电源后便进入微导通状态，集电极电流流过T511初级绕组，在反馈绕组中产生①为正，②为负的感应电压。经D517、R519、C514加到Q513基极，使Q513基极电压升高，集电极电流增大，导致流过开关变压器初级绕组电流增大，进而使反馈绕组①感应的正电压过一步升高，Q513基极电压过一步升高，集电极电流进一步增大，从而形成一个正反馈的雪崩过程，使开关管由起始的微导通状态很快进入饱和导通状态。开关管饱和导通后，其基极电压的升高已不能控制集电极电流的增大。与此同时，①的正电压经电阻R519、R526对电容C514、C515充电，C514的充电极性为下正上负，C515的充电极性为上正下负，随着充电时间的延长，使开关管基极电压逐步降低，导致开关管退出饱和导通状态，进入放大状态。由于开关管基极电压降低，使集电极电流减小，进而使反馈绕组感应出①为负、②为正的电压，导致开关管基极电压进一步下降，集电极电流进一步减小，从而形成反向的雪崩过程，并使开关管迅速截止。在截止期间，C514主要通过R519、D517放电；C515通过R515放电。随着放电时间的延长，开关管基极电压逐渐升高，由截止状态进入微导通状态，于是又进入开机瞬间的初始状态，这样周而复始地不断进行，完成自激振荡。C516、R525组成脉冲限幅电路，避免开关管Q513集电极过压而击穿。C517并接在控制管Q512的c、e极之间，可滤除振荡波形中的高次谐波和电网电压尖峰脉冲，以免Q512击穿。
3．稳压过程
光电耦合器D515内部由一只发光二极管和一只受光控的光敏三极管组成。光敏三极管的导通受发光二极管的发光强弱控制。当发光二极管正向电压升高时发光增强，使三极管导通，电流增大，内阻减小；反之，发光二极管正向电压下降时发光减弱，使三极管导通电流减小，内阻增大。这样，光敏三极管就形成一个受发光二极管发光强弱控制的可变电阻，它与Q512等组成的脉冲宽度调制电路，控制开关管Q513的导通和截止时间，从而完成稳压作用。而控制发光二极管发光强弱的电压又是通过由R552～R554。VR551、D561、Q553组成的取样电路取自接在130V电源的电压输出端。Q553基极的电压由130V经电阻R552、VR551、R553到地分压取得，集电极的输出电压加到光电耦合器D515中的发光二极管负极，用来控制发光二极管的发光强度。
若220V电网电压突然升高，使开关电源130V输出电压随之上升时，取样电路Q553基极电压也升高，使集电极输出电流增大，电压下降。这个下降的电压加到D515中的发光二极管负极，而发光二极管正极经分压电阻R555、R556取自升高的130V电压，使发光二极管正、负极电压均向正偏变化，从而使发光二极管导通电流增大，发光强度增加。光敏三极管受光照后导通电流上升，并经Q511放大后加到控制分流管Q512极，使Q512导通电流增大，集电极电压下降，也就使开关管Q513基极电压下降，工作点降低，导致开关管导通时间缩短（截止时间延长），最终使开关电源输出电压下降，完成稳定输出电压的任务。光电转换产生电流的大小，决定次级电压升降的幅度。同理，由于220V电压降低或负载过重而引起130V电压降低时，通过上述的反控作用，使开关管的导通时间加长，输出电压升高，从而达到稳压的效果。
4．脉冲整流滤波电路
脉冲变压器T511有5个次级绕组，为电视机提供不同的工作电压，并把市电与电视机供电隔离。
由次级输出180V、130V、24V、15V、17V五组直流电压。绕组Ⅰ，由经D552、C562整流滤波后产生180V直流电压供给视放电路。绕组Ⅱ，由⑩经D551、C561整流滤波后产生130V直流电压供给行扫描电路。绕组Ⅲ，由经D553、C563整流滤波后产生24V直流电压，并通过Q551控制、 R550限流后供给行激励电路和场扫描电路。绕组Ⅳ，由经D554、C564整流滤波后产生15V直流电压，并通过R569限流。Q554控制输出，分别产生12V和5V电压；12V电压供给波段选择、制式切换、图像和伴音中放等电路，5V电压供给微处理器。绕级V，由D555、C565整流滤波后产生17V直流电压，并通过R562限流供给伴音信号功放电路。电容C551、C552、C554为旁路浪涌电流。
二、故障实例检修
A3机心彩电不同于一般常见的电源电路，它除了显像管工作所需高压由行输出变压器提供外，其余电源全部由开关电源提供。现根据故障实例，结合电路原理，分析检修过程。
[例1]机型：北京牌2132MA型
故障现象：通电开机，保险丝熔断。
分析与检修：电源开关一接通，保险丝管F501就随着火光一闪烧断，表明机内电流过大，电路元件有短路性故障。着重检查电源电路的整流、滤波和开关振荡电路。用万用表R×10Ω档在路测量有关元件，发现Q513正反向电阻值异常，拆下测量，证实已击穿。更换Q513后，故障排除。
[例2]机型：南宝牌NC51-ER型
故障现象：通电开机，无光栅。
分析与检修：检查保险丝管F501完好，测130V输出电压、行输出管集电极电压均正常，测行激励管集电极无工作电压，继而检查24V供电电路。24V的输出由Q511控制，而Q551、Q552的工作状态受 IC701脚的输出状态控制。当按下副电源开关时IC701脚输出低电平，经隔离电阻R716到倒相管Q792基极，使其截止，Q792集电极电压为5V。该电压加到Q552基极，使其饱和导通，并为Q551基极提供偏流，使Q551导通，24V经Q551e，c极、限流电阻R550后输出。用万用表R×10Ω档在路测量有关元件，发现Q551正反向电阻值异常，拆下检查证实已断路。更换Q551后，故障排除。
[例3]机型：凯歌4C5403－1型
故障现象：光栅亮度过亮且失控，图像淡，满幅场回扫线。
分析与检修：按下遥控或手控亮度减小按键，调整辅助亮度控制电位器，光栅的亮度变化不明显，即使关至最暗，也无法使电子束完全截止。测红、绿、蓝三只视放管集电极电压，均偏低（实测约110V），检查视放级供电电路D552、C552、R558，均正常，继续检查，发现C562严重漏电。C562漏电后，使视放级供电电压降低，造成显像管的阴极电压偏低，引起束电流增大，亮度失控，导致满幅场回扫线。更换C562，故障排除。(林平)
