图文电视是一种利用电视场消隐期，将数字化的图形文字与电视信号时分多工传送的新型电视广播方式。目前国内已有20几个省市播出了图文电视节目，在北京地区就可以收看到中央一、二，北京一、二，四川、浙江、山东播出的7套图文电视节目。由于中央台的节目复盖全国，四川、浙江、山东的节目又通过卫星向全国转播，因此，可以说在国内可以看到电视的地方，都可以收看到图文电视节目。图文电视信号是以数字信号的形式插入在电视信号的消隐期传送的。所以，图文电视信号对现有电视信号的接收不造成任何影响。但是，只有具有图文电视解码器（对图文信号进行接收、存储、解码、显示）的电视机才可以收看到图文电视节目。
目前，国内已有几十家电视机厂具备图文电视接收机的生产能力，并且已经向市场提供数万台接收机，相信图文电视接收机将做为我国电视更新换代的产品。而对我国用户手中的二亿多台不具备接收图文电视的各类彩色电视机，只要加装一个图文电视解码器，就能收看电视中的各种图文信息。下边就给普通彩电加装图文电视解码器作些介绍。
图文电视解码器工作原理
现以CCTD-3C型图文电视解码器为例，简介解码器的工作原理。

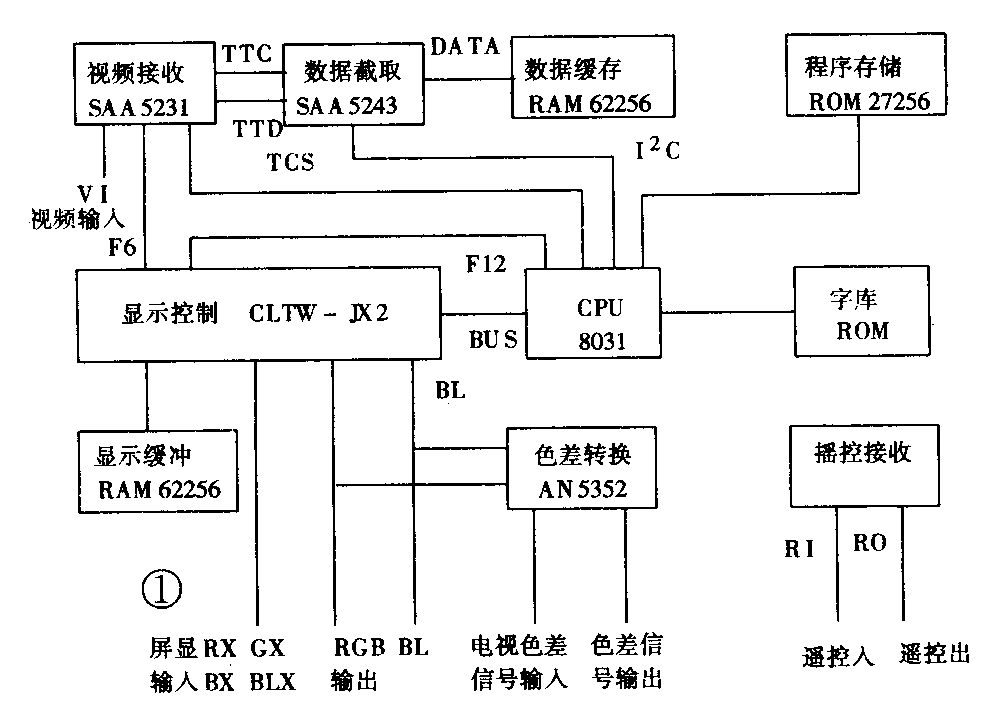

解码器的框图如图1所示，经电视高频、中放、视频检波及伴音陷波后的视频信号VI送入视频接收电路SAA5231，视频接收电路完成取样时钟TTC的恢复，产生和电视同步的显示时钟F6，进行数据整形和切割以恢复TTL电平的串行图文数据TTD。TTC和TTD送入数据截取电路SDA5243后，利用TTC将TTD送入串并转换器，并将按页结构存入存储器62256中。该芯片是可以通过I\(^{2}\)C总线由微处理器编程的，编程内容包括显示方式、页接收、存储器控制等。显示控制电路主要完成CPU和显示控制器的地址数据多路控制、显示扫描、显示输出控制及译码时序控制。所谓CPU和显示控制器的地址数据多路控制是指显示缓冲区的显示数据是由CPU写入的，如某一个汉字，CPU从字库ROM中读出汉字点阵，再将其写入到显示缓冲区中的相应位置。而一般显示状态是由显示控制器扫描显示缓冲区，通过地址数据多路控制电路实现。CPU和显示控制器都可以访问显示缓冲区。
对于具有RGB切换电路的电视机（如采用TDA3561色解码电路）将RGB、BL送入RGB切换电路就完成了图文解码显示的全部工作，对于色差信号上尾板的电视机（如TA机心），还需增加RGB到色差转换及切换电路。在该电路中，电视色差信号输入到AN5352中。图文的三基色RGB信号经编码为色差信号，由CPU控制可完成电视显示、图文显示、电视和图文叠加显示。
加装图文电视解码器
图文电视解码器和电视机的接口如下：
电源+5V、（200mA）、＋12V（100mA）；视频输入；遥控接口；频显接口；RGB或色差信号接口。下面分别叙述。
1．电源部分
一般电视机中12V电源容量较大，给出100mA电流没有问题。因此，12V直接从电视机主板中取，但需注意，应从12V取点的近处取地，否则电源噪声加大，对接收不利。

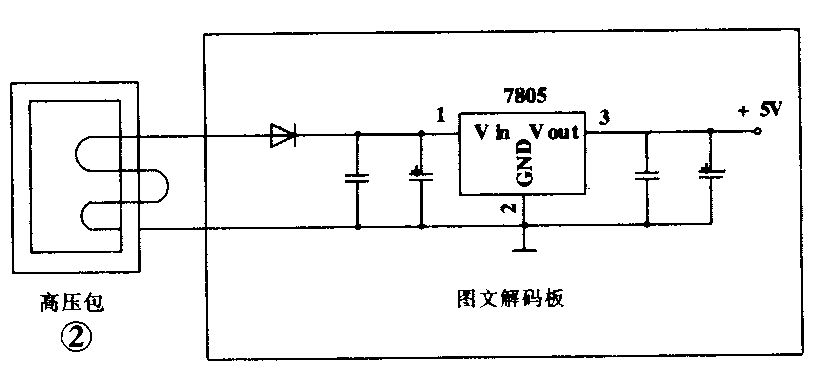

200mA的5V电源利用原机给出一般比较困难。CCTD-3C是用如下方法解决5V电源的，如图2所示。用一根导线从高压包上绕1～3圈，用万用表可量出空载交流电压12V左右，再经整流滤波、和稳压（该电源电路已安装在解码板上）得到5V。需要注意的是，屏显信号往往是单色或双色（一般缺篮色），未用的信号线在解码板上一定要接地（请参考产品说明书），需要注意的是高压包上不同的绕向会使电压区别很大，一般加载后，在三端稳压器7805的输入端电压保持在8V左右为宜。
2．视频输入
视频信号的取点较简单，仅需注意如下几点：一是要随视频信号的地一起取；二是一定要取伴音降波后的信号，若有射随器，最好取射随器后的信号；三是信号最好为1V\(_{p}\)-p或者是2.5Vp-p（当幅度为2.5V\(_{p}\)-p时，SAA5231的第2脚要开路。否则接地）、同步头向下的负极性信号。
有的图文接收机改装后，接收效果不好，往往和电源，视频信号的连接有关，若误码率较高时，就需要调整中频和AFC（一般没有专用仪器和经验，中频和AFC轻易不要调整）。调整中频和AFC的方法如下：
将电视调到一个有图文信号的电视节目，并切至图文状态，输入页号200，则页头会显示出CCST、TELETEXT、PAGE字样，若中频通道不好，则部分字显示不出来，微调中频及AFC线圈使每个字符显示无误后，再试收几页及看对电视有无影响，上述步骤要重复几次以达到电视及图文接收均佳的程度。
3．遥控接口

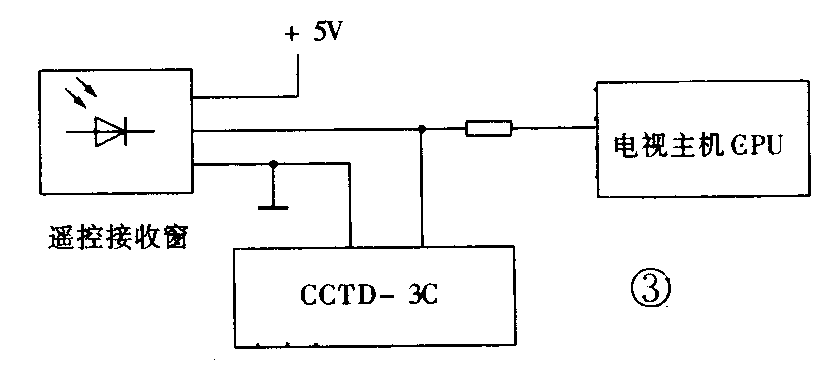

一般建议在遥控电视机上改装图文电视。若在非遥控电视机上改装，仅需再购遥控接收窗，并按规定连接即可。在CCTD-3C中有一遥控信号输入端RI，连接方法如图3所示。需再次强调的是接地问题，不取遥控地或地取得不好都会影响遥控处理的灵敏度，应直接取自遥控窗的屏蔽盒。
4．屏显信号

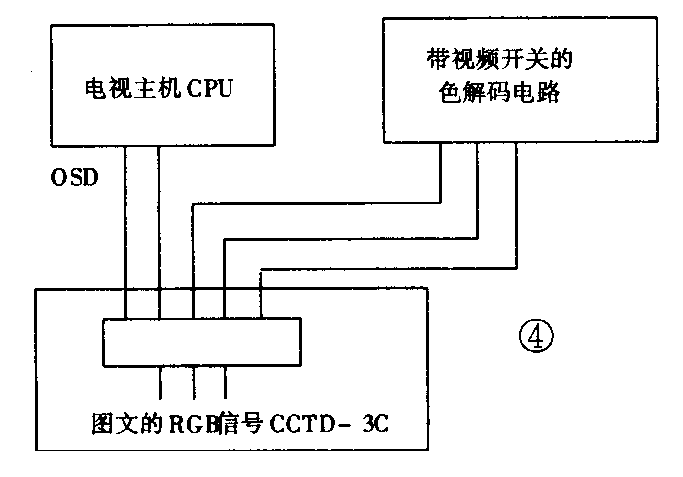

在色差型机中，屏显信号OSD一般是直接上尾板的，这种情况，改装图文时不必处理。在三基色型机中，屏显信号要通过机内的视频开关，而图文信号也要通过这个视频开关进入电视机，就是说图文信号要占用这个视频开关。CCTD-3C中提供了屏显信号处理电路，屏显信号首先进入CCTD-3C，并永远处于优先状态，即不管在图文或电视状态都可以有屏显信号显示，在解码器内将屏显和图文信号叠加（切换），再输出给电视的视频开关电路，如图4所示。
这里需要注意的是，屏显信号往往是单色或双色（一般缺蓝色），未用的信号线在解码板上一定要接地（请参看改装说明书），另外，一定要保证OSD的TTL电平。
5.RGB或色差信号接口

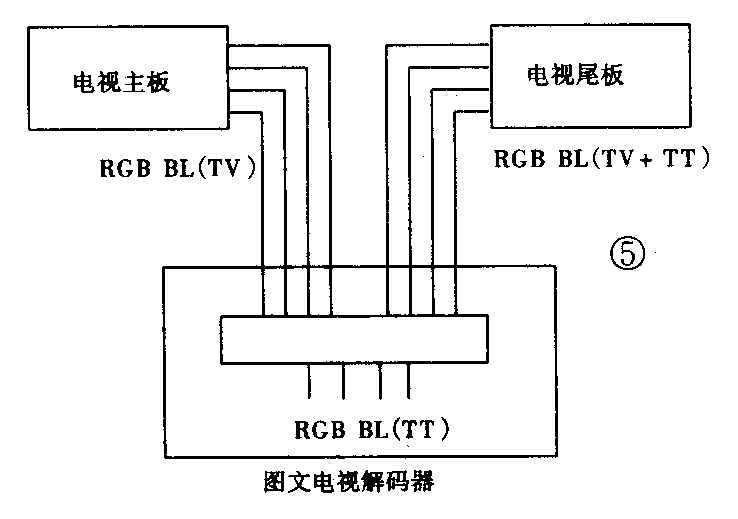

三基色型机的RGB接口已在屏显信号一节中做了说明，这里仅说明一下色差信号接口，如图5所示。
按照从主板至尾板的信号是RGB或-Y、R-Y、G-Y、B-Y分成三基色型和色差型。色差型的矩阵电路在尾板上。在色差型机中色差信号一般带消隐信号，而图文信号不仅不带消隐还是三基色的，因此在CCTD-3C中我们增加了一个色差切换电路，该电路将图文的三基色信号RGB和TT/TV编码为色差信号-Y、R-Y、G-Y、B-Y并和电视的色差信号经TT／TV信号控制，最后送给尾板的色差信号可以是电视的色差（TT／TV=低电平）或是图文信号（TT／TV=高电平），或者是两者叠加显示。(吉建平 高晓东)
