单片机实验教学是大、中专院校无线电、自动控制、计算机类专业的必修课。目前，由于教学经费不足，大多数学校仍采用早已淘汰的Z80单板机作实验教学该机不仅实用性很差，而且指令系统复杂，一般学生难以掌握。实验课往往是走过场。条件好一点的高校目前采用51／98单板机作实验教学，但由于入门难，真正掌握的学生不多，职业中专、职业高中、中学生就更不用说了。而BASIC单片机开发学习机不仅易学、易用，而且价格低廉，应用于微机原理实验课中，具有独特的优点。作为一种教学工具，该学习机已经成功的应用于深圳实验中学学生的科技制作中。
该系统硬件组成如图1、2、3所示。其控制核心是BASIC单片机，BASIC单片机是力源单片机技术研究所研制的可用BASIC高级语言编程的单片机，它提供8路可独立编程的I／O口。其程序存放在电可擦除存储器串行EEPROM（93LC56／660）中，可在线修改／调试程序，存储器还能存放数据（断电可不丢失）。该单片机具有编程简单直观、体积小、功耗低、成本低等优点，广泛应用于智能控制中。
该单片机目前有两种形式可提供给用户，一种是将EEPROM（93LC56／66）放在片外的PIC58BS芯片；另一种是力源最新推出的（PIC58BS＋93LC66）=PS1008芯片。有关详细介绍清查阅《无线电》杂志。
在该系统中，为了减化硬件，省略了+5V的电源电路，且直接使用了BASIC单片机的最小系统PIC58BS——CUM或PS1008——CUM。为了提高运行速度，在实际系统中振荡电路可使用10M的晶体（但在调试／导入程序时需用4M的晶体）。
一、路口红绿交通灯演示

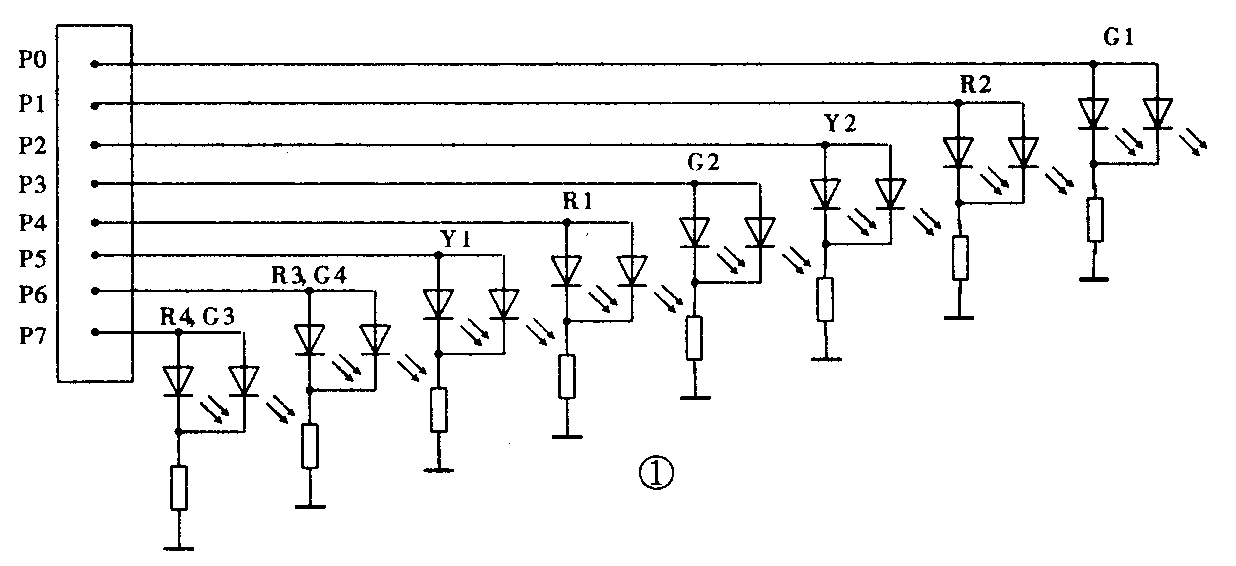

由于BASIC单片机具有灵活的控制I／O口的功能。这一特点对于程控彩灯电路、交通灯电路等非常方便。本例即是利用发光二极管模拟交通灯的电路，如图1所示。R1、G1、Y1分别代表南北方向的红、绿、黄灯。R2、G2、Y2分别代表东西方向的红、绿、黄灯。R3、G4为南北人行红灯、东西人行绿灯，R4、G3为南北人行绿灯、东西人行红灯。
程序清单如下：
dirs＝255 ’置I／O为输出态
main：pins=0
pins=％01011000 ’置南北红灯、东西绿灯、
东西人行绿灯亮
pause 2000 ’延时2秒
for b2=0 to 4
pins＝％01100100 ’黄灯及东西人行绿灯闪
烁5次
pause 500
pins=0
next
pins＝％10000011 ’置南北绿灯、东西红灯、
南北人行绿灯亮
pause2000 ’延时2秒
for b2=0 to 4
pins＝％10100100 ’黄灯及南北人行绿灯闪
烁5次
pause 500
pins＝0
next
goto main ’从新开始
二、四位LED显示卡
LED是由发光二极管显示数码字段的显示器件。它具有成本低、显示清晰等优点。我们所用的LED为0.5英寸共阴红色数码管。
74HC164为HCMOS工艺的串行输入／并行输出移位寄存器。CLR为清零端当它为低电平时，输出全零；SIA与SIB在内部相“与”，为串行数据输入端；CLK为时钟端。

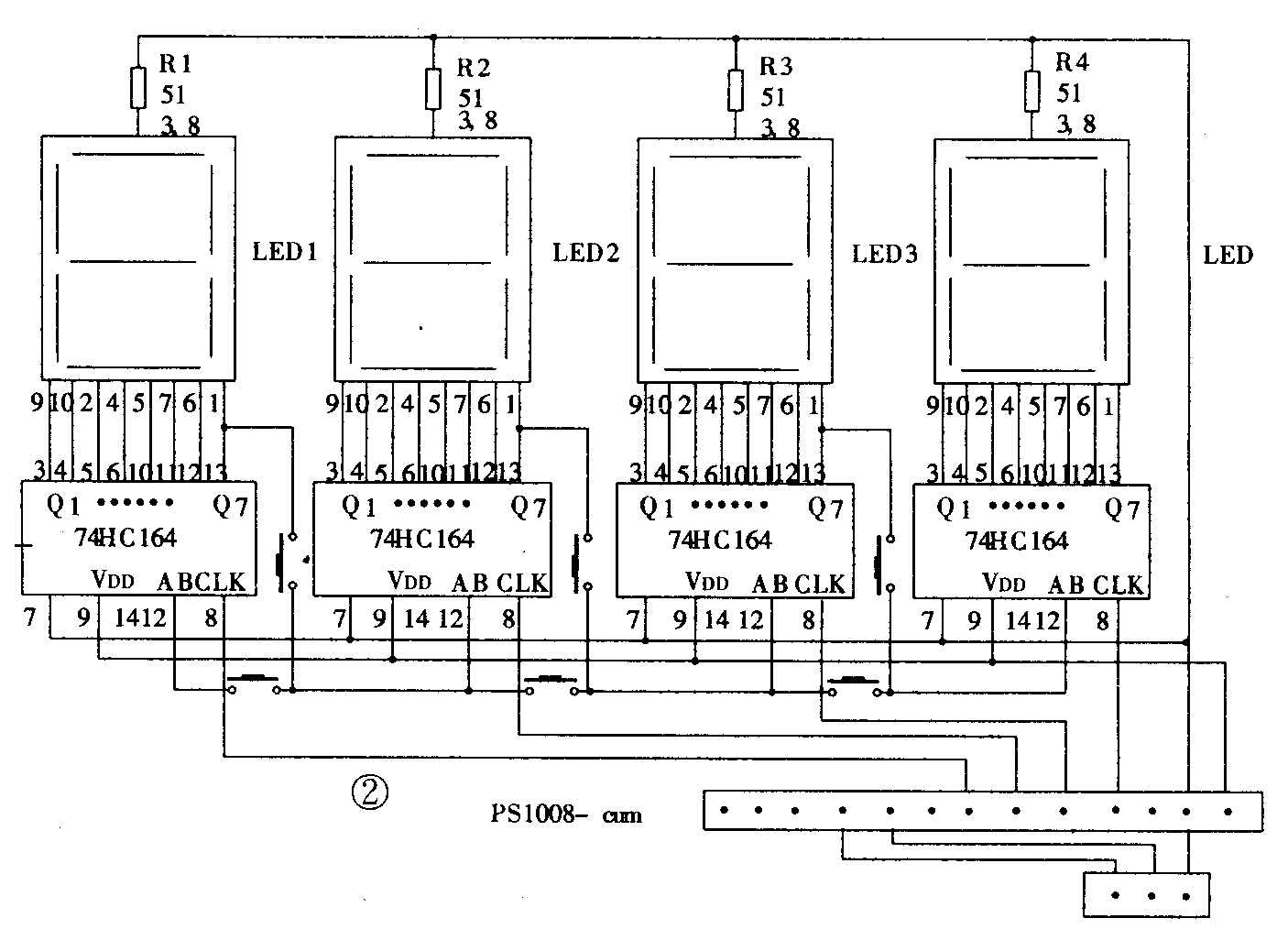

显示卡电路如图2所示，BASIC单片机通过74HC164控制LED显示四位的数码值SIA（SIB）与P4口连接，CLK分别与P3、P2、P1、P0口连接其输出Q0－Q7分别驱动LED的a、b、c、d、e、f、g、dp段。为避免输出电流过大，在每个数码管的阴级有一分流电阻对地。
通常将控制发光二极管的8位字节数据称为段选码，如要控制数码显示“1”，则将“1”的段选码十六进制数“06”通过74HC164依次送入到Q0－Q7，此时数码管的b、c段被点亮，显示“1”。依次类推，通过串行输出相应的段选码可控制数码显示“0”、“1”、“2”……单片机通过74HC164控制数码管显示的过程如下：
首先将段选码的最高位送入SIA（SIB）端，再送出正脉冲给CLK端；在CLK的上升沿，SIA（SIB）端的数据出现在Q0输出端。然后将第二位数据放在SIA端在CLK的第二个上升沿，SIA端的数据出现在Q0端，而原来Q0端的数据出现在Q1端。依此类推，在第5个脉冲到来后，单片机可将8位数据输出到Q0～Q7端。
单片机可以两种方式控制LED。
1．J1、J3、J5短路，J2、J4、J6断开，则74HC164的所有数据输入端与单片机的P4口连接。而时钟端分别与P0、P1、P2、P3口连接。所以四个数码管的控制是独立的。
2．J2、J4、J6短路，J1、J3、J5断开，则74HC164的所有数据输入端与单片机的P4口连接。而时钟端连在一起与P3口连接。所以四个数码管的控制是串行的。这样，单片机只需两个I／O口就可控制四位数码显示，P0P2口还可作别的用途。但此时单片机一次需发32位数据。
在最低位显示变量b2的值，程序如下。
b3＝0 ’b3为时钟端口，此时控制显示最
低位
b2＝9 ’显示9
lookup b2（$3f，$06，$5b，$4f，$66，$6d，
$7d，$07，$7f，$6f，$77，$7f，$39，$3f，
$79，$71），b0；段选码表格
for b3＝0 to 7 ’连续送8次数据
pin4＝bit7 ’传送b0的最高位
pulsout b3,1 ’发出移位脉冲
b0＝b0*2 ’b0左移一位
next ’继续
三、16个键盘卡

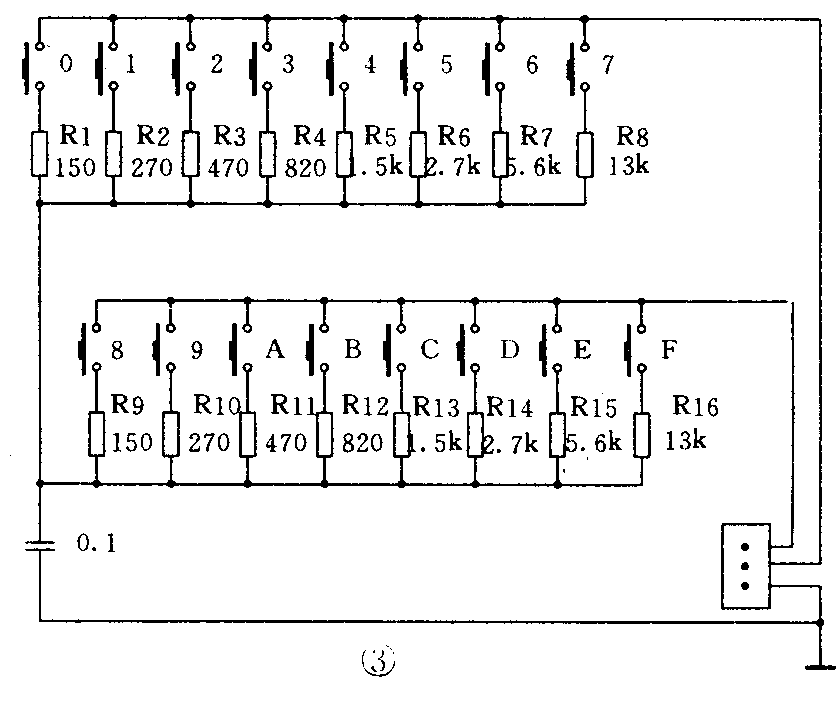

键盘卡电路如图3所示，该应用中利用PIC58BS的POT语句读取不同按键对应的电阻值，通过内部计算确定键号。
为了确保键号的准确性，使用的电阻和电容应选择温度系数小的金属膜电阻和陶瓷电容。为防止相邻键互相干扰，按键对应的阻值最好成等比数列。该应用中利用两个I／O口（P7、P6）读取16个键。
在编写读键程序之前，要先确定每个按键对应的读入值。启动PICBAS软件包，按ALT／P键，在窗口中选择P6。按键盘上的“7”键，出现SCALE＝xx，按空格键，锁定该值，出现reading=255左右。依次按下“0”、“1”、…“7”记下读出值x0x1x2x3x4x5x6x7。该值为每一按键对应的值。
为防止电路受外界的影响（分布电容、按键抖动、温度等）。程序采取了容错措施。通过下列算式xi＜Yi＜xi＋1。依次确定Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7＝255Yi为程序中的表格。这样，即使每次读取的值xi不一样。但只要落在某一区间Yi－1＜xi＜Yi内，读取的键号将不受影响。
下例中SCALE=90，Y0－Y7依次确定为5、8、15、26、45、75、150、255。读键程序如下所示。
loop： lookup b3，(5，8，15，26，45，75,150,255），b4
b5=0 ’b5为键盘指针
if b2＜=b4 then b ’依次查寻键号
pot 6,90,b2 ’读P6口的电位值
next
if b2＞＝2 then a ’有键（键号为0 7）b：
’转键处理
pot 6，90，b2
b5＝8 ’P7口键号的偏移量
if b2＞0 then b ’有键，等待键释放
pot 7, 90，b2 ’读P7口的电位值
pot 7，90，b2
if b2＞＝2 then a ’有键（键号为8 15）
If b2＞0 then b
’转键处理
b6＝b3＋b5 ’b6为键号
goto loop ’无键，继续查询
debug b6 ，在PC上显示键号
a：goto loop
for b3＝0 to 7
通过LED显示卡和键盘卡配合，可以演示数字钟、计算器等。上述电路与BASIC单片机用户板构成BASICKIT—I型单片机开发学习机。(李子恩)
