TS9410是一种新型的四位十进制减法定时／计数多功能模块。该模块由单片大规模CMOS集成电路TEC9410、32768Hz晶体振荡器、动态LED显示电路等组成。它具有集成度高、功能强、精度高、性能可靠、外围元件少、使用灵活方便等特点。TS9410模块可简便地组成时间继电器、定时器、BCD码减法计数器，广泛应用在仪器仪表、自动化设备等领域。
TS9410模块采用0.25英寸数码管，有两种型号：A型为定时、计数通用型，B型为减法计数功能型。

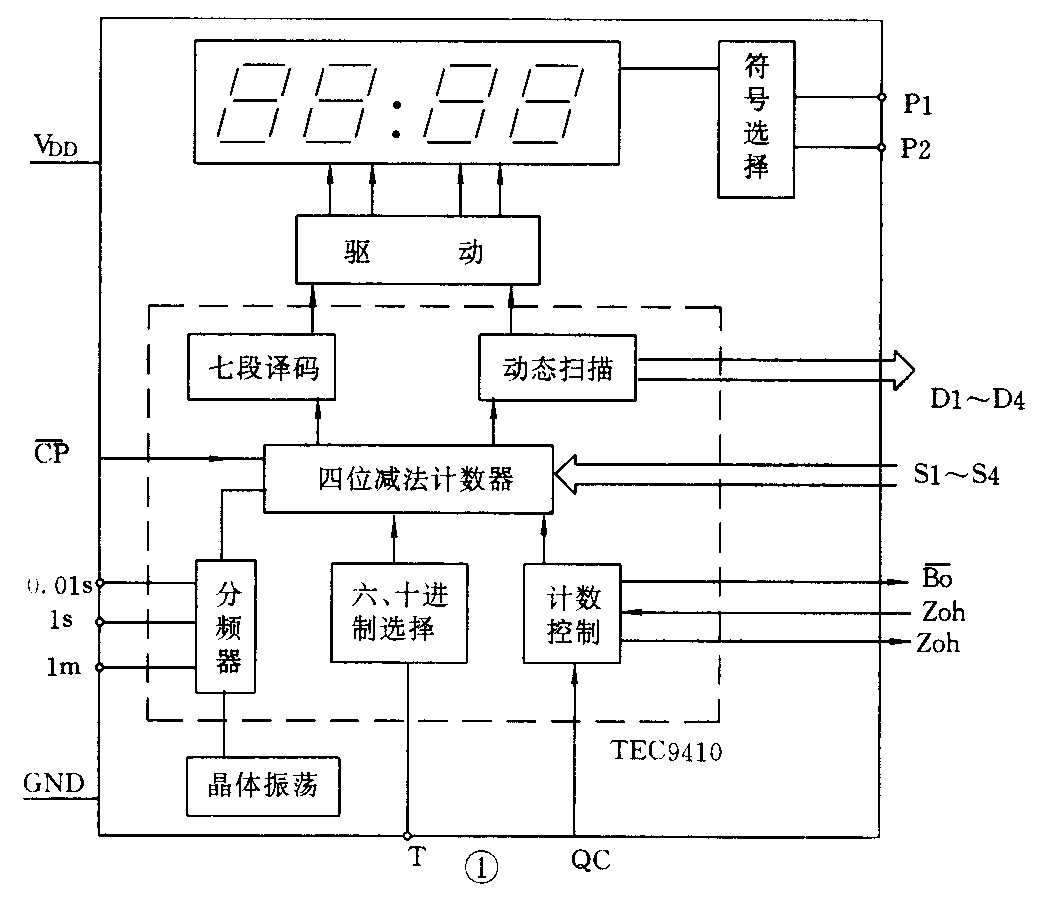

现以TS9410为例，介绍模块的工作原理。图1为模块的电路框图。晶体振荡器产生32768Hz频率，经分频器得到0.01秒、1秒和1分三个精确的时基信号供选择。CP-为计数或计时脉冲输入端。T为第二位进位制式控制，T＝0时第二位十进制计数；T＝1时第二位六进制计数，模块中已设选择接线端。QC是置数、计数控制信号，QC＝0时预置数，QC＝1时开始减法计数。B-o是级联借位信号，当预置数减为“0”时B-o＝0，向高位借位，级联时接高位模块的CP-端。Zoh是级联控制信号，接高位的Zo，当级联计数器减为全0时，控制停止计数，不级联时悬空。Zo为信号输出端，当四位计数器减为0时Zo＝1，停止计数。S1～S4是预置数BCD码输入端。D1～D4是预置开关选通信号端。P1是中间位小数点选亮端。P2是冒号选亮端。

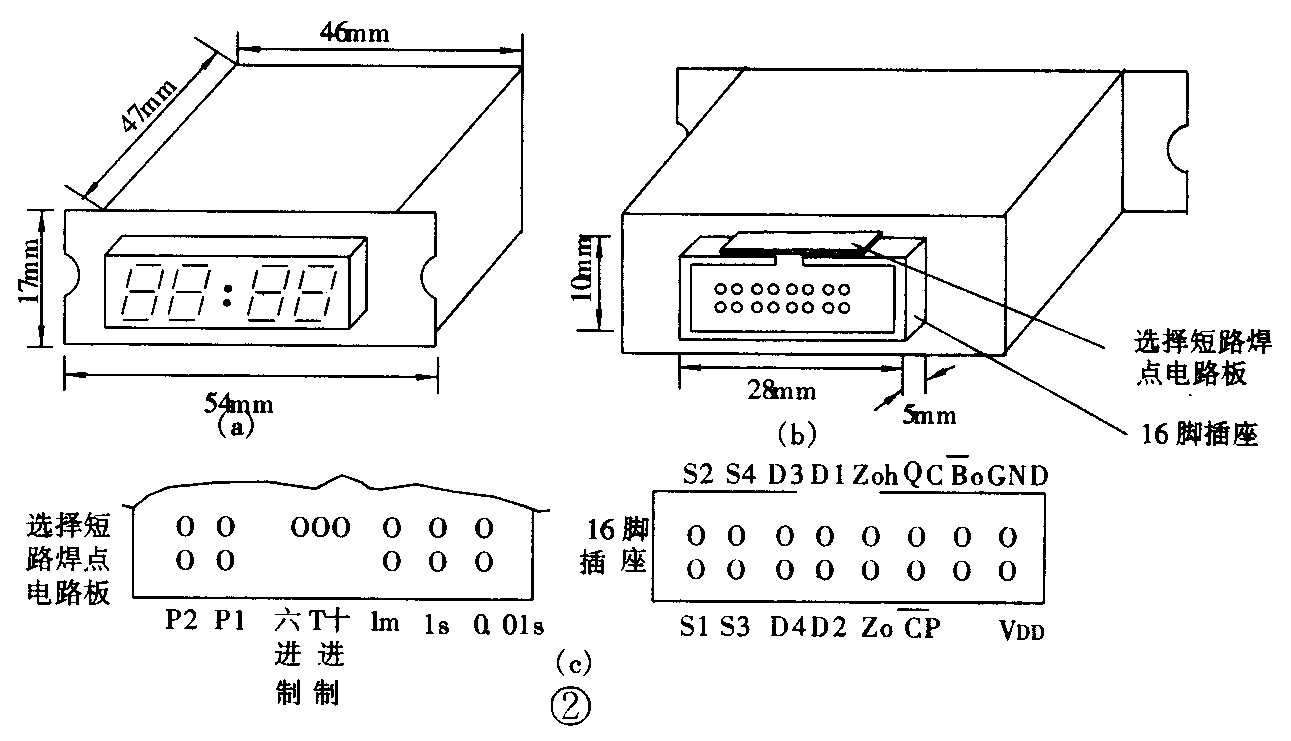

TS9410的主要参数如下：工作电压4～6V，工作电流80mA（八段LED全亮，V\(_{DD}\)＝6V），输入电平范围-0.3～VDD＋0.3V。最大计数速率2000kHz，最大计数为9999，最大计时为9999分，采用六进制时最大计时为99小时59分，最小计时为10ms。TS9410的外形如图2所示，其中（a）为正面图，（b）为背面图，（c）为背面的引线功能图。模块的电源及输入输出信号线由16脚接插件对外连接，各选择端通过短路线选择。
图3是TS9410A模块组成的可预置9999秒的时间继电器电路图。只需外接四位数码开关及开关二极管和负载驱动电路即可工作。不需级联时CP、BO、Zoh悬空。需要多块级联时，高位模块的三个时基端均开路，处于计数器状态；低位模块选择相应的时基信号工作于定时器状态，当计数器减为全“0”时，停止计数，同时Zo输出高电平经三极管9013驱动继电器工作。

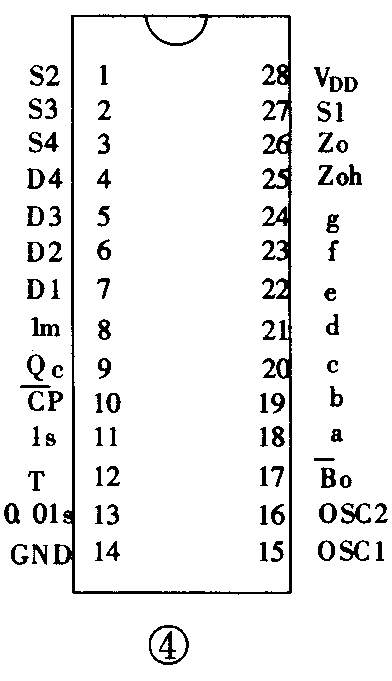

TS9410系列模块的核心是一片最新推出的大规模CMOS集成电路TEC9410。该IC是单片四位十进制定时、减法计数电路。采用28脚双列COB封装或双列直插塑封。TEC9410的管脚排列如图4。主要参数为：工作电压3～6V，静态电流5μA，a～g七段输出电流15mA，D1～D4输出电流1.6mA，Zo输出电流4mA。OSC1、OSC2外接32768Hz晶振。(凌罡)
