一台M1000摄像机，录像带能装入，将摄像／录像（Camera／VTR）开关置于摄像位置时，REC、PLAY、PAUSE3个红色指示灯亮，但数秒钟后，3个指示灯熄灭，电源自动关闭，以至无法摄像；将摄像／录像开关置于录像位置时，按下PLAY键，放像指示灯亮，但数秒钟后，指示灯熄灭，电源自动关闭，又造成无法放像。
检修过程：根据故障现象，初步判定为加载不到位，方式开关无正常输出信号，造成整机自动保护。
按照以下顺序拆开整机：
①卸寻像器；
②卸传声器MIC；
③卸磁带盒盖；
④卸左侧盒；
⑤卸右侧盒；
⑥卸操作板；
⑦打开操作印制板；
⑧打开主板、操作板，注意将防抹检测开关座P6016拆开。
至此，录像机机械部分已基本显露出来。
将摄／录像开关用一胶带封其于录像状态后，装入录像带开机，按下PLAY键，观察机械动作，发现加载扇形齿轮运动至2／3处时受阻，且扇形齿轮外罩有向外凸出的趋势。数秒钟后自动关机。

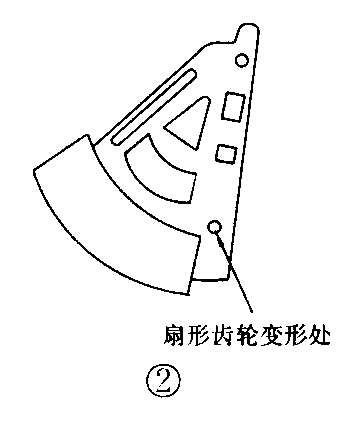

去掉固定扇形齿轮罩的3只卡簧，卸下外罩，加载扇形齿轮，发现加载凸轮严重磨损，其位置如图1所示，同时，加载扇形齿轮的驱动臂也严重变形，如图2所示。
将加载凸轮与扇形齿轮更换后开机，故障依然如故，加载电机驱动块IC6005（M54543AL）发烫。
取出录像带，用手动方式加载，加载没有感到太大阻力；再次放进录像带，仍然用手动方式加载，当扇形齿轮运动至2／3处时，手感阻力突然加重，无法加载。再次取出录像带，将带头、带尾检测灯用胶带遮贴后加电，加载顺利成功。由此来看，故障的出现与有无录像带有关。

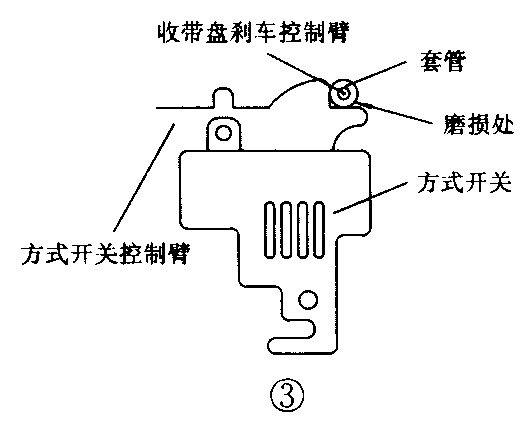

重新放入磁带开机，在扇形齿轮运动至2／3处时，用一塑料起子拨动收带轮一侧磁带，加载顺利完成。取出录像带，开机加载，用手感觉收带轮发现有较大的阻力。此轮在加载过程中，刹车应完全释放，以利于加载臂能顺利地挑出磁带。观察收带盘刹车，其制动受方式开关连动臂控制。仔细观察，发现刹车控制臂与方式开关连动臂间有磨损，如图3所示。结果造成收带盘长期刹车，使加载受阻。
在刹车控制臂上套一长约7mm，直径3mm的硬绝缘套管，并用502胶固定后开机，加载成功，全机恢复正常。
检修经验：由于收带盘刹车在加载时也处于制动状态，使得加载臂在加载时挑动磁带受阻，特别是当扇形齿轮运动至2／3处时，磁带已包上磁鼓，且加载臂与磁带间的角度发生较大变化，加载臂受到的阻力更大，因而造成扇形齿轮与加载齿轮受力过大，形成故障。此例故障如果将注意力集中于加载系统的机械部分，检修将会走弯路。
顺便指出，M1000与M3000、M9000摄像机的机械部分基本相同，其加载凸轮、扇形齿轮均可互换。(李秀娟 张建军)
