近年来人们已从纯“发烧”逐渐转移到了家庭影院卡拉OK中来了。对影视娱乐的要求越来越高，开始对专用AV系统产生了浓厚的兴趣和关注，但进口的AV系统不但价格昂贵且一般均不带卡拉OK功能，不能满足一般家庭即要欣赏又能演唱的要求，而且目前不少家庭中已经有了一套高保真音响，怎样利用原有的音响设备再添少许的钱就可以建家庭影院和卡拉OK演唱系统成了大家的话题。

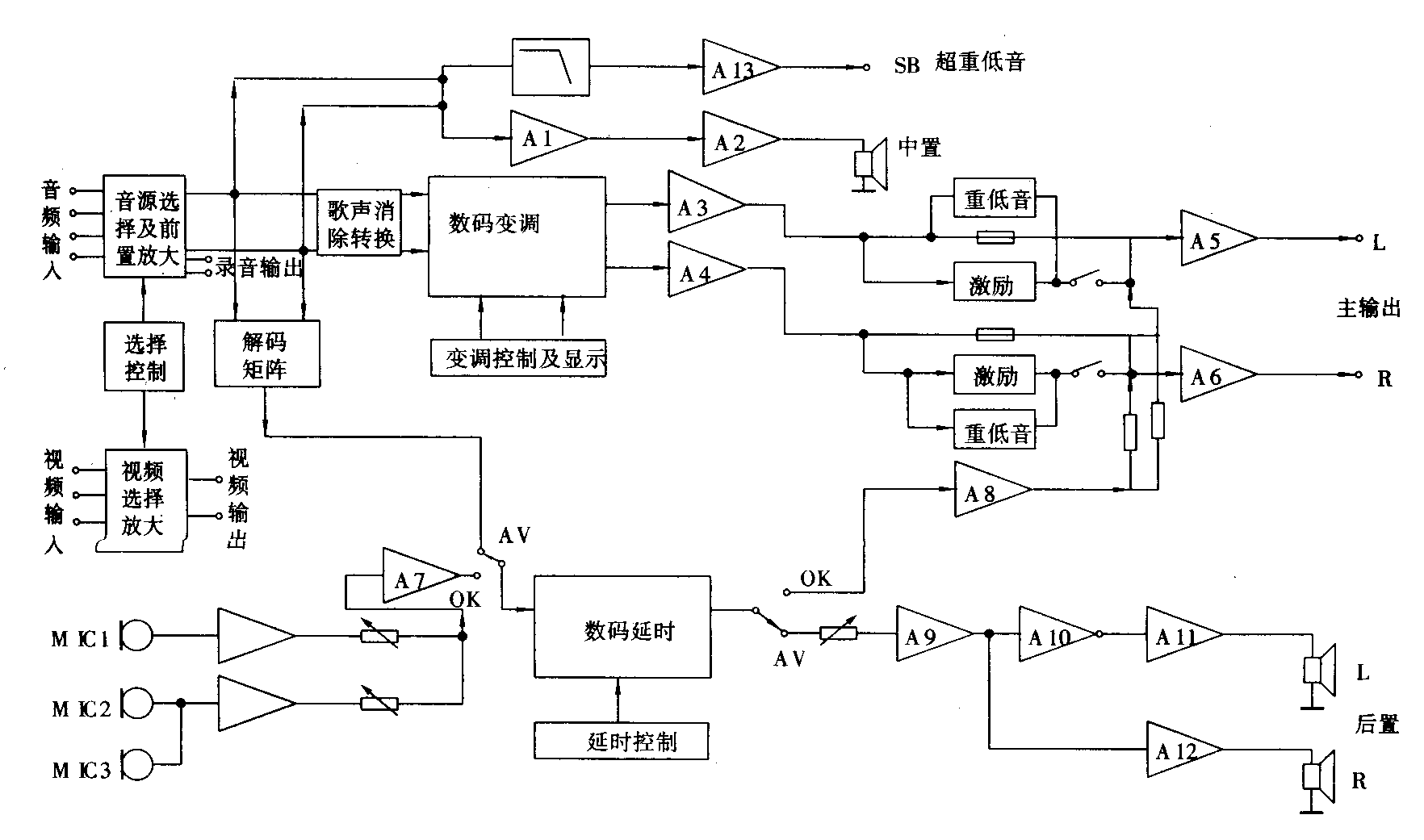

本文介绍的AK306型处理器就是针对上述要求而开发的一种适合工薪阶层的新品种。附图为AK306型数码变调卡拉OK家庭影院处理器的电路原理方框图。
AK306型AV放大器内带有杜比模式环绕声解码器的解码矩阵和数码延时电路，可输出左、右主声道、中置声道、后声道和超重低音声道信号。机内带有2×15W后声道功放和25W中置声道功放，可直接推动后置和中置音箱。卡拉OK演唱时，音频信号经音源选择和前置放大电路后，送入数码变调电路。经变调处理后的信号与演唱话筒信号经话筒前置放大器放大和音量调整后混合，然后送入到数码混响电路进行混响处理再送入音响效果处理电路，这里的数码混响电路采用了日本三菱公司最新的带48k内存的单片混响电路M65831。混响处理后的话筒信号经放大后再与伴奏音乐信号混合分别经A5、A6放大后输出。
放送环绕声影视片时，视频信号可经视频切换和放大电路后，从视频输出端子输出视频信号到电视机或监视器放送图像信号。伴音信号则从音频输入端子送入，经音源选择及前置放大后，将信号送入环绕声解码矩阵，经解码后输出S信号到数码延时电路进行延时处理。延时输出信号经A9放大后，一路送到A12进行功率放大，输出右后声道信号到右环绕音箱放音。另一路经A10反相后，再经A12放大后输出左后声道信号到左环绕声音箱放音。左右声道信号在A1输入端混合后，一路经A1和A2放大后输出中置声道信号到中置音箱放音。另一路经低通滤波和放大后输出超低音信号（SB端）。从以上介绍可看出，这套环绕声解码电路是一种杜比模式环绕声解码电路，在放送影视碟片时具有较好的环绕声效果。
在这里值得一提的是AK306型处理器中，加入了颇有特色的听感效果激励和超重低音处理电路。若是欣赏现代电影片或录像片时，接入效果激励和超重低音电路可以逼真地重现爆炸、枪战、飞船、空战……等效果音响，增强了临场感，使您仿佛置身于其中。如果是演唱卡拉OK，加入效果激励电路时，能对歌声进行修饰和调整，使歌声更加明亮，可以说激励器是卡拉OK的好伴侣，如果是欣赏CD片高保真音乐节目时，可以关掉后置和中置音量作为前置放大用，低输出阻抗可驳接任何功放，这样就成为普通的双声道前置放大器。
AK306型数码变调卡拉OK家庭影院处理器借助计算机CAD辅助设计，电路布局美观合理，可靠性高，采用欧美流行的细长型外观，沙面黑色，高档典雅。
为满足不同人士的需求，在AK306型功能的基础上还设计有AK300型（不带功放、可供卡拉OK厅和“家庭AV”系统选用）、AK308型（带2×85W主功放，适合KTV包间用）、AK325型（带主声道、后置和中置五声道功放）等系列机型供灵活配置不同档次的家庭影院系统和卡拉OK系统。(黄汝逸)
