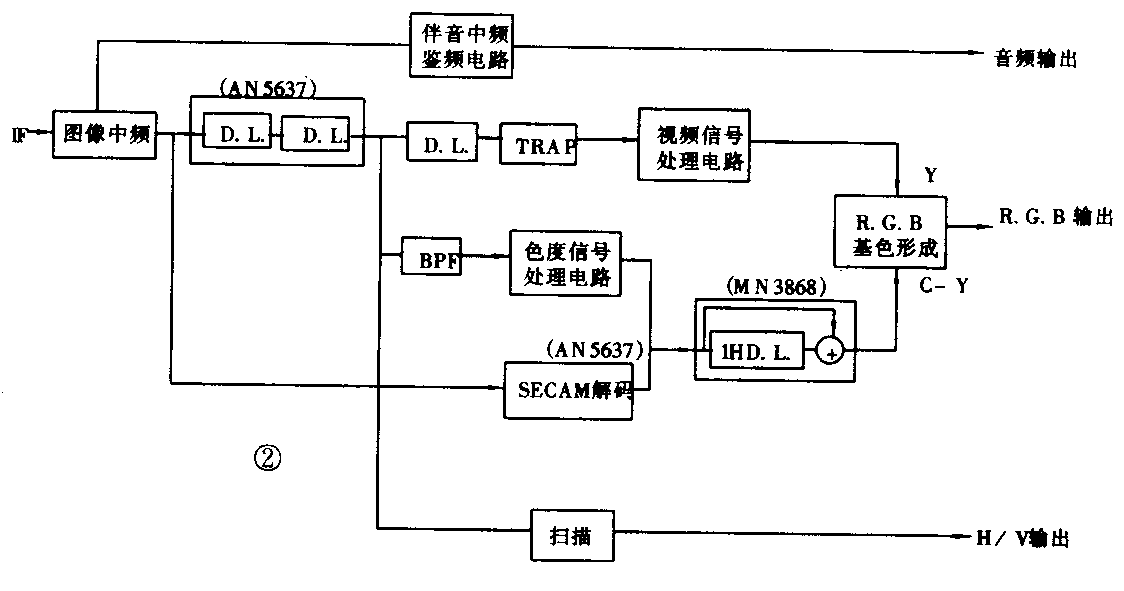

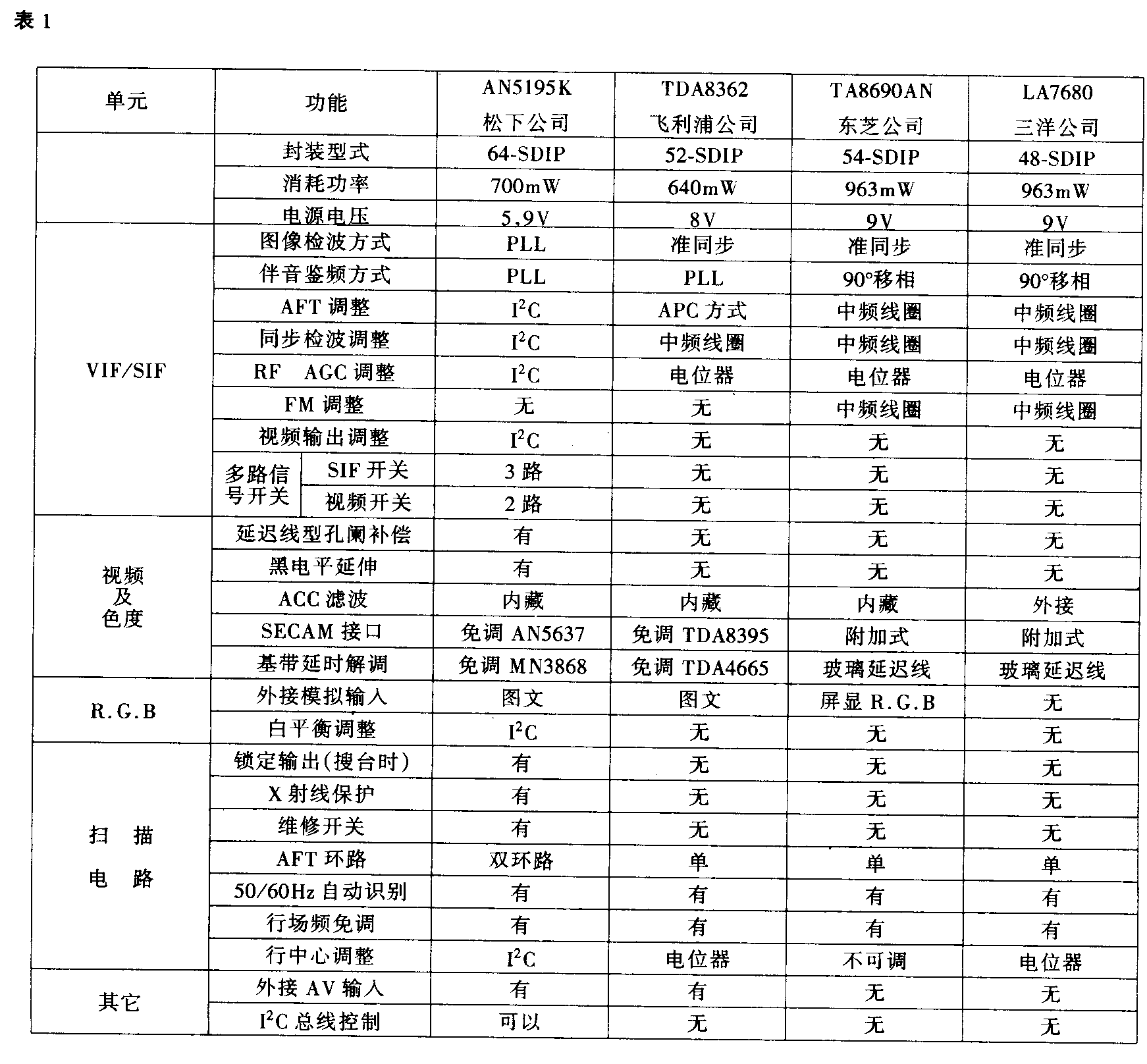

AN5195K是松下公司最近推出的I\(^{2}\)C总线(Inter IC BUS)控制的PAL/NTSC制式单片彩色电视机集成电路,配合SECAM解码器AN5637及1H基带CCD延迟线MN3868,可组成多制式彩色电视信号处理电路。由于推出的较晚,在设计上吸收了不少其它公司单片IC设计的经验,在结构及性能等方面较其它公司单片IC更胜一筹。表1为松下公司与其它几家公司的单片CTV IC功能特点比较。可以看出,AN5195K在设计上借鉴了飞利浦公司TDA8362的设计思想,电路形式基本相同,其SECAM及基带延迟线接口与TDA8362是相同的,所用SECAM解码器AN5637可代换TDA8395,基带延迟线MN3868可用TDA4665代换。可以说AN5195K是TDA8362的升级版本。但是AN5195K在诸多方面作了创新,不仅在控制方面采用了先进的I2C总线控制接口,使控制电路大为简化,而且图像及伴音检波电路均采用了锁相环PLL(Phase locked Loop)方式,提高了电路的稳定性,简化了生产工艺(不用调整)。伴音中频的选通陷波设置了多路接口,简化了目前多制式接收电路中的选通和陷波的切换电路,是真正面向多制式接收的设计。另外,在亮度信号处理电路中设有轮廓清晰度及黑电平延伸等画质提高电路,这些是其它公司单片CTV IC所没有的。图1给出了AN5195K组成的电视信号处理应用电路,图2是信号流程图。AN5195K根据功能可分成图像中频VIF、伴音中频SIF、视频信号处理、色度信号处理、RGB信号处理及扫描电路等六个单元,与SECAM制信号处理AN5637及基带延迟线MN3868可组成完整的多制式电视信号处理电路。由于采用了I\(^{2}\)C总线控制技术,所有调整均可由I2C总线完成,整个电路无一外接调整点,提高了生产线的自动化程度。下面将参考图1分单元介绍各部分电路的工作原理。

图1
图1 🔍原图 (1742×1616)
图2
图2 🔍原图 (1944×2966)
图3
图3 🔍原图 (1124×591)

1.图像中频电路(VIF)

图4
图4 🔍原图 (1327×721)

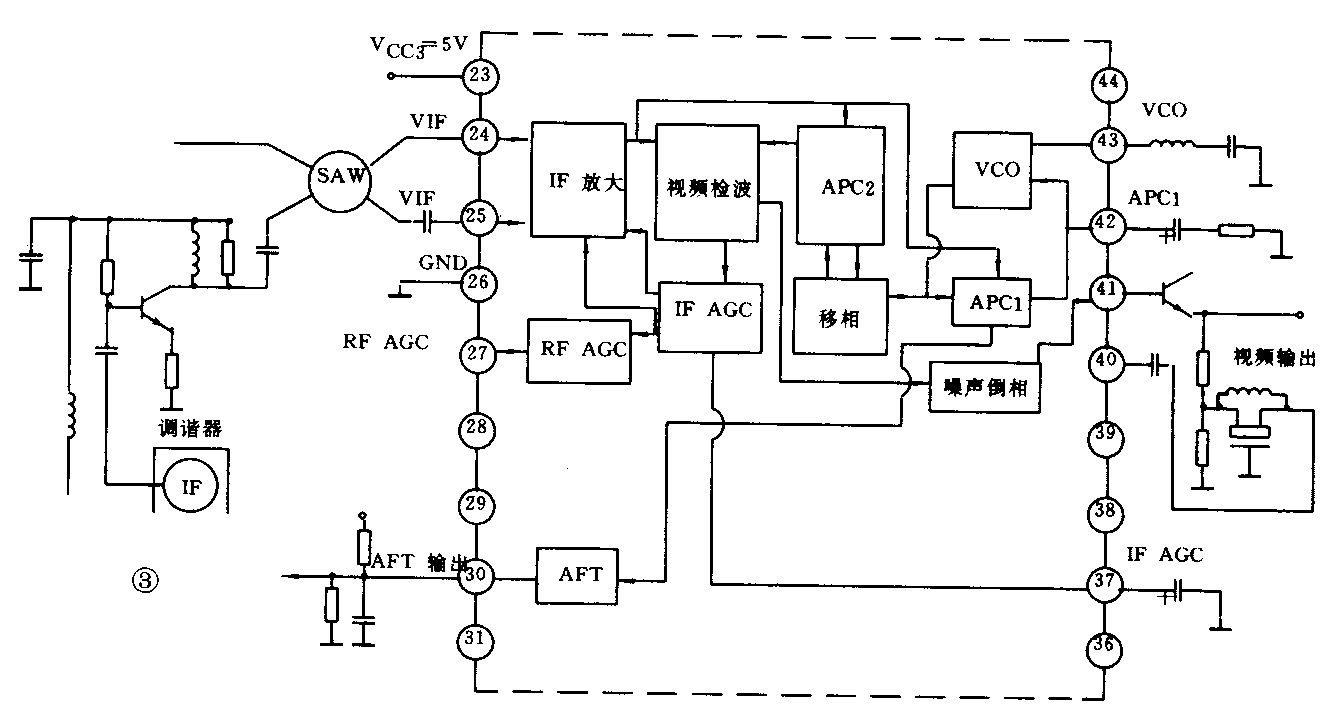

图像中频电路如图3所示,中频信号(IF)经预中放级放大后送至声表面波SAW滤波器,形成中频信号所需的幅频特性,然后送至AN5195K的24、25脚IF放大级进行三级电容耦合的差分放大,视频PLL同步检波得到视频信号,视频信号经噪声倒相及消除后在41脚输出。中放级(IF)采用了平均值AGC放大器,在IF AGC峰值检测电路之前设有一低通滤波器以消除音频信号对同步顶部信号的干扰。RF AGC为延迟型反向控制式,起始控制场强为90dB。视频检波电路采用了PLL同步检波方式,同步检波基准频率的产生采用了带有两级APC(Auto Phase Control)电路的压控振荡器VCO(Voltage Control Oscillator)。该基准频率还送至AFT(Auto Frequency Tuning)电路,产生高频调谐器及CPU等所需AFT信号。VCO的PLL、AFT的直流电压中心值及视频信号输出电平都可通过I\(^{2}\)C BUS进行调整。

2.伴音中频及鉴频电路(SIF)

图5
图5 🔍原图 (1278×645)

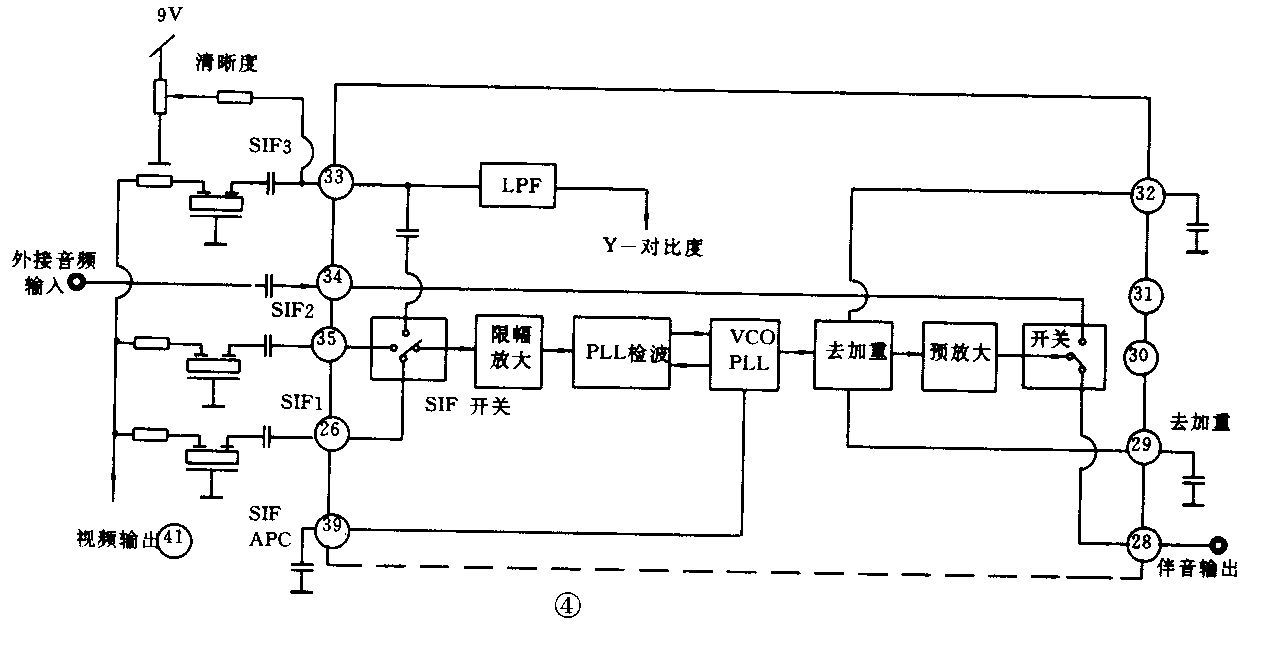

伴音中频及鉴频电路如图4所示,由41脚输出的视频信号中含有第二伴音中频信号(SIF),三个滤波器可将不同的SIF取出,通过SIF选择开关(由I\(^{2}\)C总线控制)可选择不同的SIF送至SIF限幅放大电路(增益约100dB)放大后进行PLL检波,PLL所用VCO可通过I2C总线进行4.5MHz、5.5MHz、6.0MHz及6.5MHz4种伴音制式切换。检波后的音频信号进行去加重和预放大后由内外接音频开关在28脚输出。PAL/NTSC制的音频电平和去加重时间常数与伴音制式对应自动切换。

3.视频(亮度)信号处理电路

图6
图6 🔍原图 (1432×708)

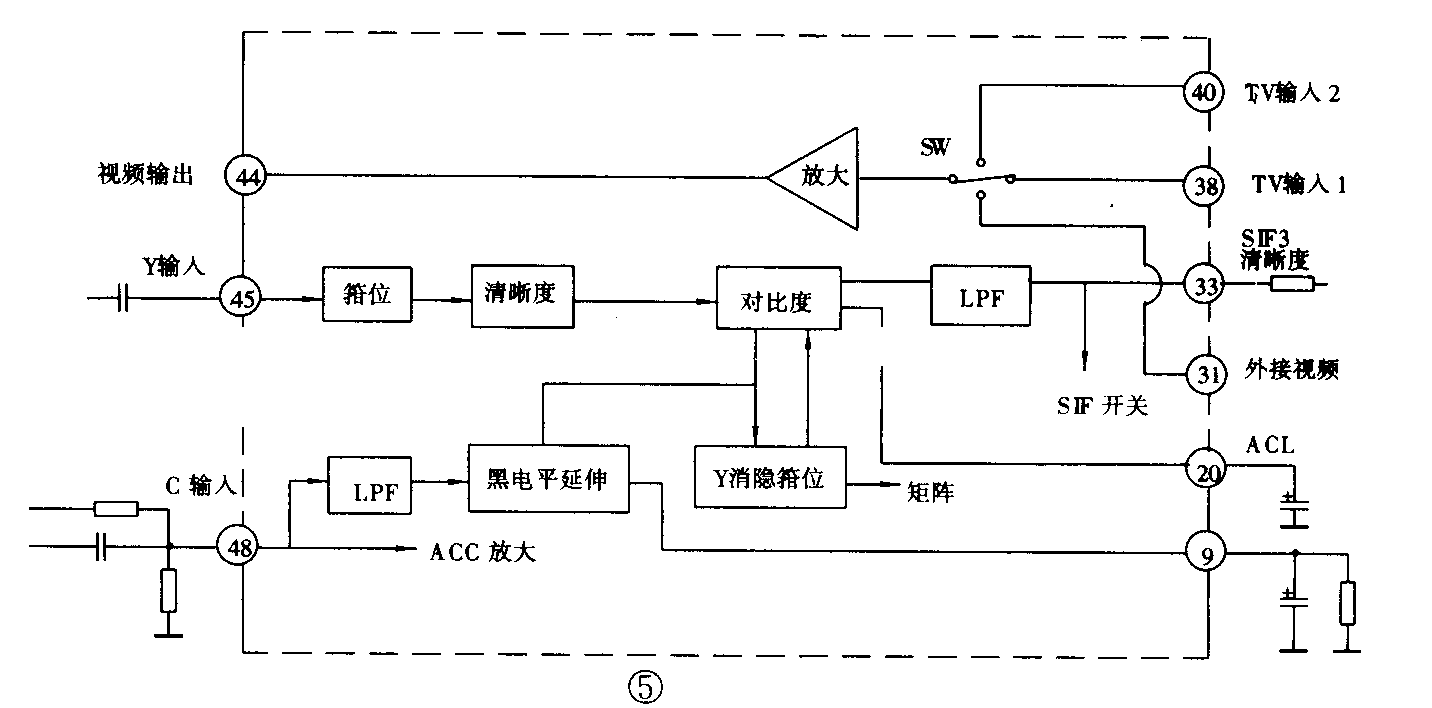

视频信号处理电路如图5所示,VIF单元输出的视频信号经两路伴音中频陷波滤除伴音中频信号成份,分别送至视频切换开关38、40脚。一般情况下含有4.43MHz色副载波信号(B/G、I、D/K)和含有3.58MHz色副载波信号(M、N)的视频信号各用一路。通过I\(^{2}\)C总线可完成陷波切换。另外,还设有视频信号外接输入端子31脚。可选择外接输入方式。视频信号经切换后由44脚输出全电视信号。参考图1。此信号分成两路,经两级缓冲和色带通滤波器后送色度输入48脚(PAL/NTSC)和AN5637的18脚(SECAM),进行适当延迟后由13脚输出,再经缓冲后又分两路,一路送至46脚同步处理电路,另一路经色度陷波和亮度延迟线后送至亮度信号输入端45脚。在此进行箝位,清晰度(Sharpness)校正,以及黑电平延伸等画质改进处理并送至R、G、B基色形成电路。清晰度控制采用了延迟孔阑无噪声校正电路,可通过33脚直流电压控制其校正程度(7V时校正最大,5V时校正最小);黑电平延伸量可由9脚直流电压控制(9V时最小,3V最大),延伸起始点可由48脚直流电压调整。另外,20脚是自动束流限制输入脚,外接电压降低,对比度减小。该脚通常还用作维修开关,当20脚电压低于0.7V时,进入维修状态,此时,对比度置最小,场输出58脚输出高电平(约4.2V),使场扫描停止工作,形成一条水平亮线,以便进行白平衡及栅压粗调。(未完待续)(李砚泉)
