为了将二——十进制计数器的4位二进制输出转换成我们熟悉的阿拉伯数字，需要用到7段译码器。其显示原理是a～g7个笔段组成一个“8”字，利用各段的显示（亮）和消隐（灭）组成0－9这10个数字，如图1所示。其中数字“6” 和“9”都有两种显示方式。显然，上面的显示方式较美观，而下边的显示方式较简单。
目前使用较多的显示器有液晶显示器（LCD）、发光二极管（LED）两种。由于驱动LCD需要异或门合成对称的方波信号和显示交流信号，其原理相对复杂一些，所以这里只介绍LED驱动方式。

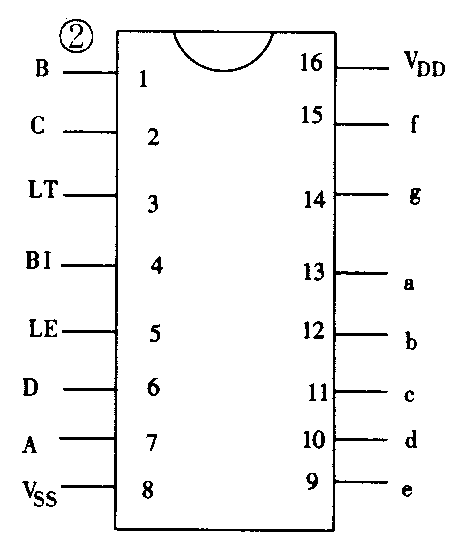

CD4511是一片CMOS BCD-锁存／7段译码／驱动器，引脚排列如图2所示。其中ABCD为BCD码输入，A为最低位。LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时，BI端应加高电平。另外CD4511有拒绝伪码的特点，当输入数据越过十进制数9（1001）时，显示字形也自行消隐。LE是锁存控制端，高电平时锁存，低电平时传输数据。a～g是7段输出，可驱动共阴LED数码管。另外，CD4511显示数“6”时，a段消隐；显示数“9”时，a段消隐，所以显示6、9这两个数时，字形不太美观。
图3是CD4511和CD4518配合而成一位计数显示电路，若要多位计数，只需将计数器级联，每级输出接一只CD4511和LED数码管即可。所谓共阴LED数码管是指7段LED的阴极是连在一起的，在应用中应接地。限流电阻要根据电源电压来选取，电源电压6～9V时可使用820Ω的限流电阻。（李洪明）
