经济实用的驻波表及功率计

驻波表和功率计是业余电台必需的仪表。本人剖析了日本产的W520型驻波表及功率计，并选用国产元件制作后，经试用，效果良好。该电路实用，元件易选。现将电路及制作方法介绍给爱好者，以供参考。

功率：0～2W 0～20W 0～200W三档

驻波比：1.0～∞

适应频率范围：0～200MHz

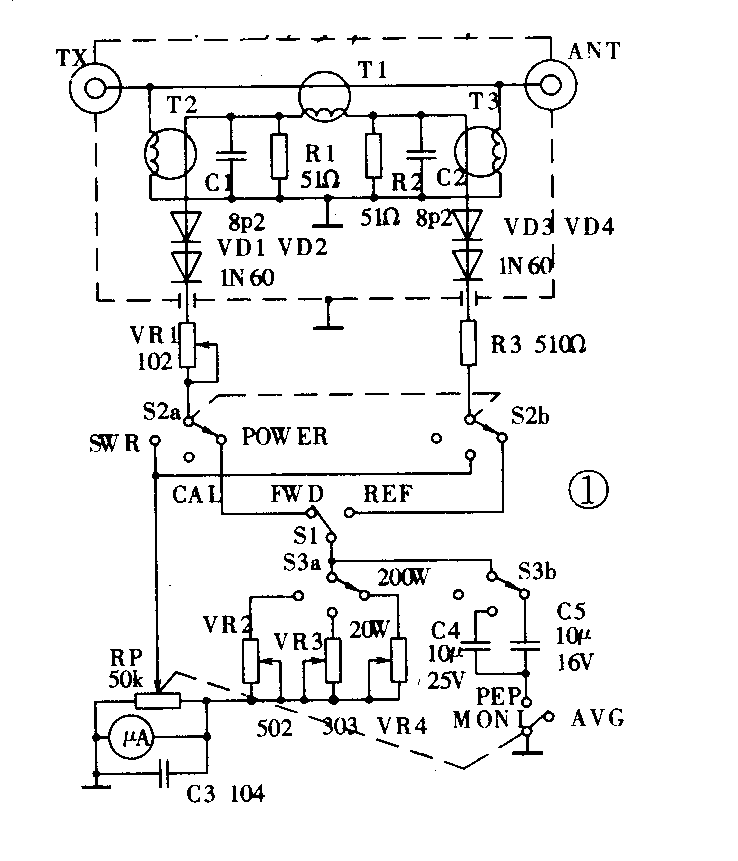

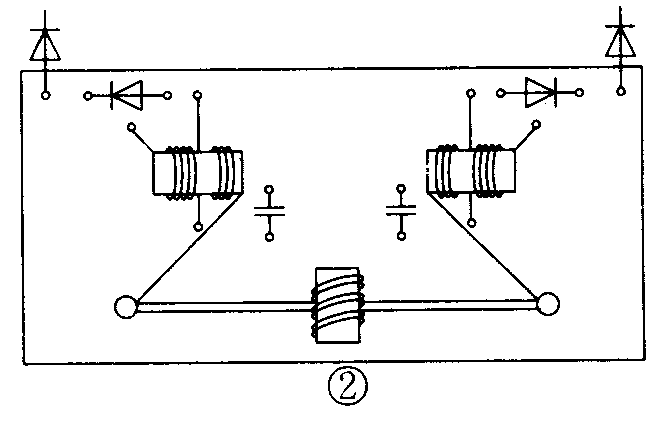

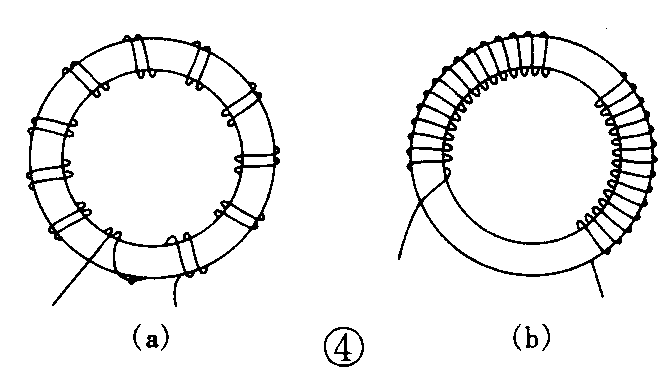

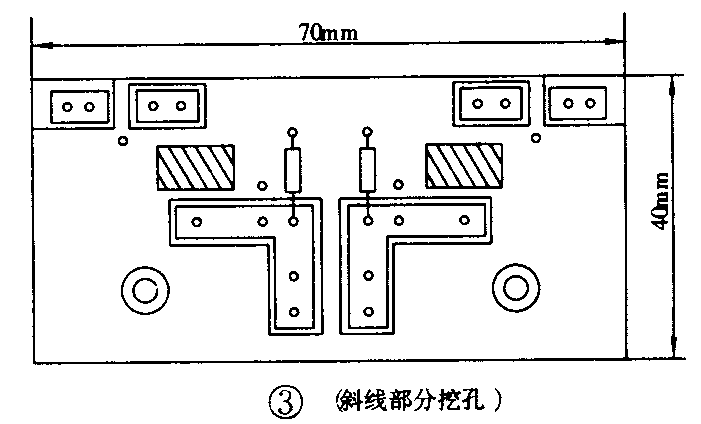

电原理图见图1。图中虚线框内部分装在一个单独的小屏蔽盒里，图2、图3为虚框部分的元件安排图和1：1的单面印制板图，印制板大面积接地，可用刀刻法制作。三个磁环选用Φ10×6×5的镍锌氧磁环。次组均选用0.39左右的高强度漆包线绕制。T\(_{1}\)双线并饶10圈，均匀绕在整个圆环上，一组的一头与另一组的一尾相连（见图4a）。T2、T\(_{3}\)用单线分两段（一段8圈，一段12圈）密绕（见图4b）。磁环T1的初级用2mm镀银线架高从环孔的中心穿过，T\(_{2}\)、T3的初级用0.5mm镀银线从环孔中穿过。S\(_{1}\)、S2、S\(_{3}\)选用2×3侧柄小型波段开关。RP选用带推拉开关的电位器（如无此类电位器，也可将电位器和开关分设）表头选用200μA的。小屏蔽盒引出线最好采用瓷绝缘穿心柱（也可用穿心电容代替）。TX、ANT高频插座选用SL16-50F。VR1、VR\(_{2}\)、VR3、VR\(_{4}\)选用半可调电阻。除图1虚线框内的元件焊装在图3的印制板上外，其余元件均直接焊在相关的小型波段开关的焊片上。

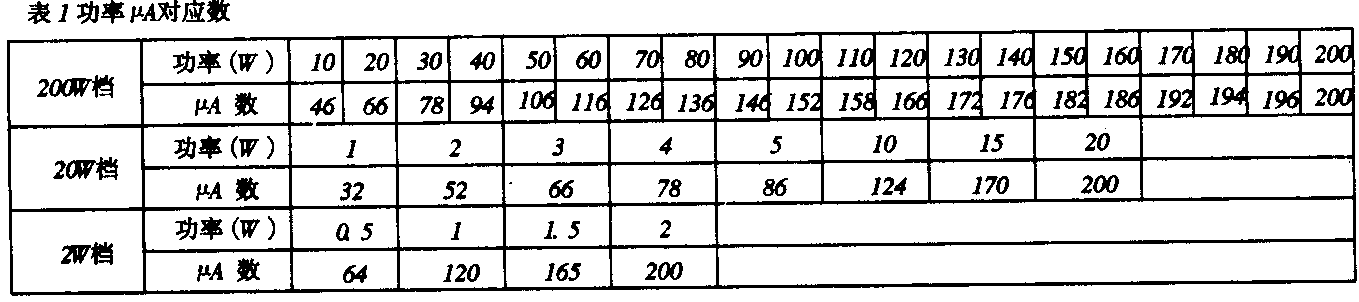

焊装完检查无误即可进行调校。先用万用表（最好用数字表）测R\(_{3}\)阻值，然后测调VR1使阻值同R3。VR2、VR\(_{3}\)、VR4分别预调到2.5k、15k、50k。功率计调校须有一部100W（最好是200W）功率可调带有数显的电台。将所校功率计串接在发射机与标准假负载电路中。输入CW等幅功率信号，将S\(_{1}\)拨至FWD（前进波），S2拨在CAL（校准）位，调RP至μA表满刻度。然后把S\(_{2}\)拨至功率档，S3拨至2W档，将发射机输出功率调至2W，调VR\(_{2}\)使μA表满刻度，2W档即校准。把S2拨至20W档，将发射机输出功率调至20W，调VR3使μA表满刻度，20W档即校准。把S\(_{2}\)拨至200W档，将发射机输出功率调至 200W，调VR4使μA表满刻度（100W时为152μA），200W档即校准。有条件者可对功率档用发射机进行更细的分格。功率计各档功率对应μA数见表1。

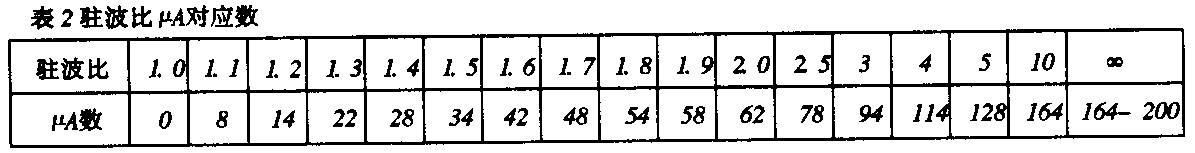

驻波比指示对应μA数见表2。测试时将S\(_{2}\)拨至SWR（驻波比）档，将S1分别拨至FWD（前进波）或REF（反射波）进行测试即可。

检测峰值功率时，将50k推动电位器开关拉出（此时C\(_{4}\)、C5负端与地接通）。

外壳体积根据个人选用的μA表头及拨动开关大小自行设计。

如果没有200μA的表头，可选用小于200μA的表头采用扩流的方法，计算式如下：

式中R\(_{A}\)扩流并接电阻（kΩ），Im为选用表头μA值，Rm为表头支路的总电阻，即R＋R＇（R＇为凑整表头总阻而串接的，R为表头阻值）。（曹文隆）
