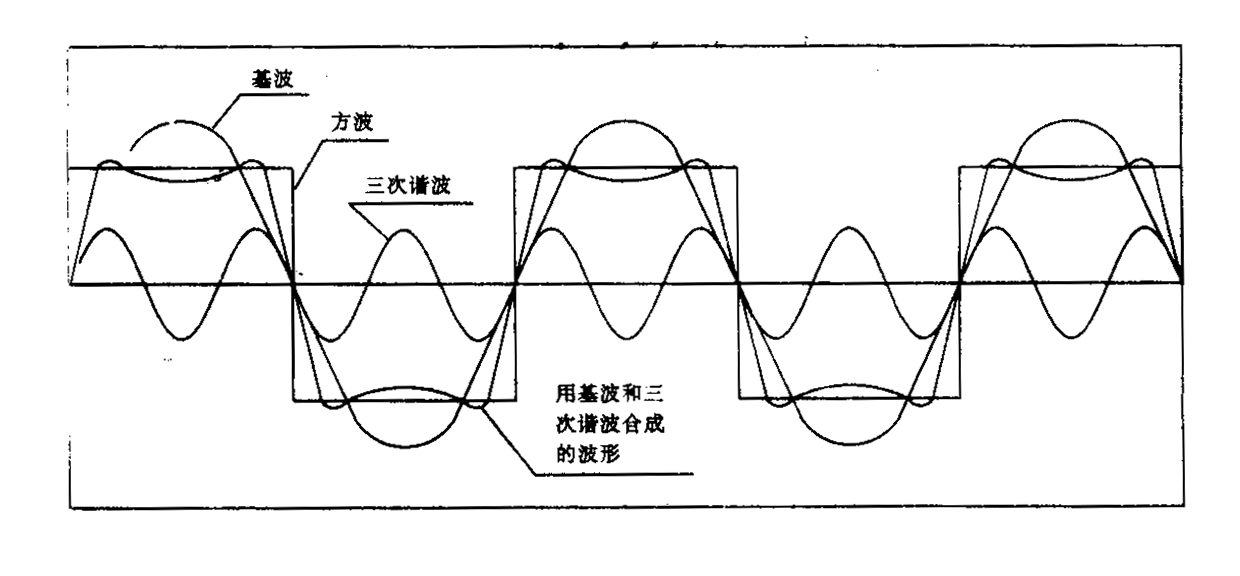

(于长江)电路理论认为，任何非正弦周期波形都可以表示为一系列正弦波形的和，这就是谐波分析原理。如附图所示的方波可以由与它频率相同的基波和三次谐波，五次谐波等奇数次谐波叠加而成，所取的谐波次数越高，合成起来就越接近方波。非正弦周期波形谐波成份的幅度随着谐波次数的增高而递减，其递减的速度与原波形的形状有关。原波形越光滑，越接近正弦波形，则其谐波幅度递减越快；反之若原波形中含有尖角，甚至含有跳变，则其谐波幅度递减速度就很慢。通常说某个波形的谐波成份很丰富，就是指其谐波幅度递减得较慢。有时我们就是从一个多谐振荡器输出的方波中，用滤波器取出所需的某一频率的正弦波。也有时为了不失真地传输某一信号，就要相应地增加电路的通频带宽度，其原因也正是为了减少高次谐波的损失。可见，谐波分析是一个很重要的概念。文后所附程序，就是试图用屏幕形象帮助读者加深对这一概念的理解。
程序用QBASIC语言写成，需要VGA显示器的支持。另外请注意，如果您所用的汉字系统不支持QBASIC，则应把程序中的提示语改为英语或汉语拼音。
程序中第1至3行设置VGA显示方式、设定图形窗口坐标、文本行的位置以及相关参数。第4至7行在屏幕上显示提示语。第8至21行用来显示波形。其中第9行用来画横轴，第10行显示当前所取的最高谐波次数2n+1，第12行的y1是2n-1以下各次谐波的合成波形，第14行的y2是2n＋1次谐波的波形，第13、15行中的两个PSET语句显示了这两个波形。第16行显示了2n+1以下各次谐波的合成波形（y0）。第17至20行用来显示相对应的方波波形。
第22至28行用做人机对话。第22行读键值，第24行监视“↑”键，发现按动则增加谐波次数，25行监视“↓”键，发现按动则减少谐波次数，第26行用来确定是否只显示y0波形，为此，这行程序检查是否接了“n”或“N”键。
如果我们想要了解方波以外其它波形的谐波分析和合成的情况，可以修改程序中的第12至14行。例如按下述逐行进行修改，即可表现三角波形的谐波分析与合成的情况。
12：ii%=-1:FORi％=1 TOn％： ii％＝-1k*ii％”
13：y1=y1＋ii％* S IN（2*（2*i％－1）*f*x）／（2*i％－1）／（2*i％-1）：NEXT i%：IF bk THENPSET（x，y1），12
14：y2＝-（－1）i％*SIN（2*（2*n％＋1）*f*x）／（2*n％＋ 1）／（2*n％－1）
17：IF bk THEN
18：LINE（0,0）－（pi／4，pi*pi/8），7，，＆HFFFF：LINE－STEP(pi／2,-Pi* pi／4），7，，＆ HFFFF
19：LINE－STEP（pi/2,pi*pi／4），7，，＆HFFFF:LINE－STEP(pi／2－pi* pi／4），7，，＆HFFFF
20：LINE－STEP(pi/2，pi*pi／4，7，，＆HFFF：LINE－STEP（pi／4，－pi* pi／8）， 7，， ＆ HFFFF
其中第17至20行用来显示三角波形本身。
附：程序清单
1：SCREEN12：WIEW(1，1）－（638,400），，12
2： CONST pi＝3.14159：tw＝2*pi：f＝ 1
3：WINDOW（0，-1.5）－（tw，1.5）：VIEW PRINT 27 TO 29
4： PRINT″ CHR＄（24）＋″″＋ CHR＄（25）＋”：加减谐波次数。
5：PRINT″＜N>or＜n＞：背景开关。按其它键退出。″
6： PRINT″红波形+绿波形=黄波形。″
7：LOCATE 28，52：PRINT″最高谐波次数：″：bk=-1：n%=1
8： DO：CLS：FOR x＝0 TO twSTEP tw／720
9：LINE（0，0）-(tw，0），7，＆HFFFF
10：LOCATE 28，67：PRINT2*n%+ 1： y1=0
11： FOR i％= 1 TO n％
12：y1＝y1+SIN（2*（2*i％－1）*f*x）／（2*i％－1）
13：NEXT i％：IF bk THEN PSET（x，y1），12
14：y2=SIN（2*（2*n%+1）*f*x）/(2＊n%+1）
15： IF bk THEN PSET（x，y2）， 10
16： y0=y1＋y2： PSET（x，y0），14
17：IF bk THEN IF y0＞0 THEN yy=pi／4 ELSE yy＝-pi/4
18： PSET（x,yy），7
19：IF ABS（y0） ＜．01 THEN
20：LINE（x，－pi／4）－（x，pi／4），7，，＆HFF
21：END IF：NEXT x
22：DO： ink ＄＝INKEY ＄：LOOP UNTIL ink ＄＜＞″″
23：SELECT CASE ink＄
24：CASE CHR＄（0）＋CHR＄（72）：n%=n%+1
25：CASE CHR ＄（0）＋CHR ＄（80）：IF ＞n％＞1THEN n％＝n％－1
26：CASE CHR＄（78），CHR＄（110）：bk=NOT bk
27：CASE ELSE：END
28：END SELECT：LOOP：END
