例1 故障现象 接通电源开关，电源指示灯亮，插入带盒按下各功能键均为正常，按下重放键，荧光屏上有正常的彩色图像和伴音信号，10分钟后多功能显示屏上频道显示数字逐一减少，每减少一个频道数字蜂鸣器发出一次“哔”声，这时按下各功能键均不起作用，拔下电源插头后重新插上，故障立即出现。拔下电源插头30分钟后重新插上，机器仍然重复上述故障现象。

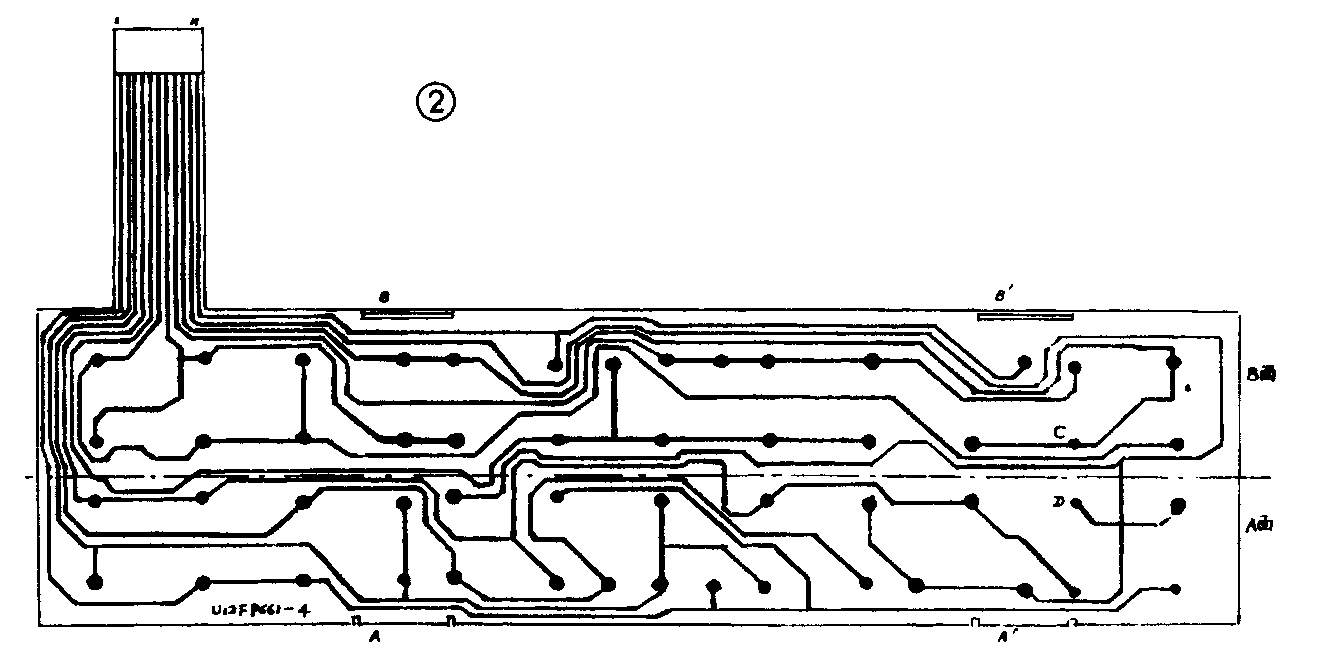

分析与检修 插入带盒能够正常工作，10分钟后才出现上述故障现象，说明该机通电后某个元件存在软击穿。由故障现象看，故障出现时荧光屏上仍有正常的彩色图像和伴音信号，说明该机系统控制和伺服控制电路工作基本正常，初步判断故障在操作键盘或定时器电路中。为了迅速确定故障存在的部位，接通电源开关，在故障出现时卸下前面板（即卸下操作键盘电路），故障立即消失，重新安好前面板故障又出现，说明故障在操作键盘电路中。该电路如图1所示，图2是其薄膜印制板图。卸下操作键盘，用500型万用表 R×1kΩ量程档测量插座P7506各脚之间直流电阻，发现⑨脚P56（矩阵扫描信号输出）和⑩脚P41（按键数据信号输入）之间电阻值在3kΩ～40kΩ范围内不停地变化（正常值应为∞），说明操作键盘薄膜印制板内部P56与P41线条之间通电后存在漏电故障，导致P56与P41信号直接连通，于是出现上述故障现象。拆开操作键盘，取出薄膜印制电路板检查，没有发现明显问题。将A、A＇舌片从B、B＇孔中抽出并翻开电路板（见图2）检查插头⑨、⑩脚之间电阻，万用表读数仍在3kΩ～40kΩ之间不停地变化。小心剥离复盖在B面薄膜电路印制板线条表面的透明胶片，用棉签沾上无水酒精擦洗电路板及线条表面，插头⑨、10脚之间阻值恢复正常（∞），然后用电吹风烘干电路板表面，复盖好透明胶片，装好操作键盘，接通电源开关，机器工作恢复正常。
例2 故障现象 接通电源开关，电源指示灯亮，插入带盒，多功能显示屏落带0示正常。机器处在半加载状态，鼓电机转动几圈后听到螺线管动作声，随后带盒被弹出。
分析与检修 由上述故障现象分析，带盒进仓后鼓电机能够转动，说明系统控制电路工作基本正常，由于磁带不加载，于是螺线管动作后弹出带盒。造成磁带不加载故障大致有如下几种原因：（1）带盒内部机械机构不良；（2）加载机构运行不畅；（3）机械机构各齿轮定位孔位置错位；（4）操作键盘电路或定时器电路工作失常。为了迅速确定故障存在的部位，取一机械性能良好的带盒插入带仓，故障仍然存在。拔下电源插头，取下一带盒置于带仓口，用手动方法使带盒进仓后处于半加载状态，观察机械各齿轮及方式状态开关定位孔位置，均为正常。继续用手动方法使磁带加载至重放状态，观察机械机构运行正常，然后插上电源插头，发现鼓电机转动几圈后机器立即卸载并弹出带盒（正常情况下退到半加载状态位置后处于停止状态）。说明上述（1）～（3）点不存在问题。卸下前面板，插入带盒，磁带进仓后加载正常，上述故障现象消失，说明故障在操作键盘电路中。用万用表检查插座P7506各脚之间直流电阻，发现⑥脚P50与⑩脚P41之间已短路，正常值应为∞。P50与P41之间键信号接通，则进入出盒EJECT状态。检查操作键盘，翻开薄膜印制板，P7506插头⑥、⑩脚之间阻值恢复正常（∞），合拢装好后⑥、⑩脚之间又出现短路。注意观察，发现薄膜印制板A面在触点D处出现凹陷，因此造成薄膜印制板A、B两面合拢装好后，A面D触点与B面C触点处于接通状态，从而接通P50、P41使机器始终处于EJECT状态，于是出现上述故障现象。
排除方法 找一块透明胶片做一只外径10mm、内径5mm的垫片，然后用胶水粘贴在B面触点C外围，用这种办法加大两触点之间距离，使之在未按下EJECT键时两触点处于开路状态。待胶水干后装好操作板，插入带盒，机器工作恢复正常。
例3 故障现象 接通电源开关，电源指示灯亮，插入带盒，加载时鼓电机转动，加载完毕可听到螺线管动作声音，机器处在停止状态，但按下各功能键均不起作用，按出盒键带盒弹不出。
分析与检修 由上述故障现象来看，带盒进仓后能够加载，加载时鼓电机正常转动，加载完毕可听到螺线管动作声，说明该机系统控制电路工作正常。初步判断故障在操作键盘或定时器电路中。卸下前面板检查，发现操作键盘11脚扁平薄膜连接插头已脱离插座P7506，进一步观察发现插座上的线卡已破裂损坏，因此造成上述故障现象。
排除方法 拔下损坏的线卡，找一片长14mm、宽5mm、厚1.5mm环氧板，用锉刀锉成如图3所示形状的楔条，然后将11脚扁平薄膜插头插进7506插座，再将自制的楔条插入插座并压紧插头。装好面板，机器工作恢复正常。（黄福森）
