松下公司自1990年推出第一代“画王”产品后，努力在音质与画质以及控制技术上作改进，相继推出了“新画王”和“三超画王”系列产品，令消费者一时眼花缭乱。到底这些新产品中采用了什么新技术、新电路，“三超画王”超在何处？是否像松下广告中宣传的那样先进呢？本文将对“画王”系列彩电中采用的新技术、新电路作简要分析，以使消费者有一个比较准确的认识。

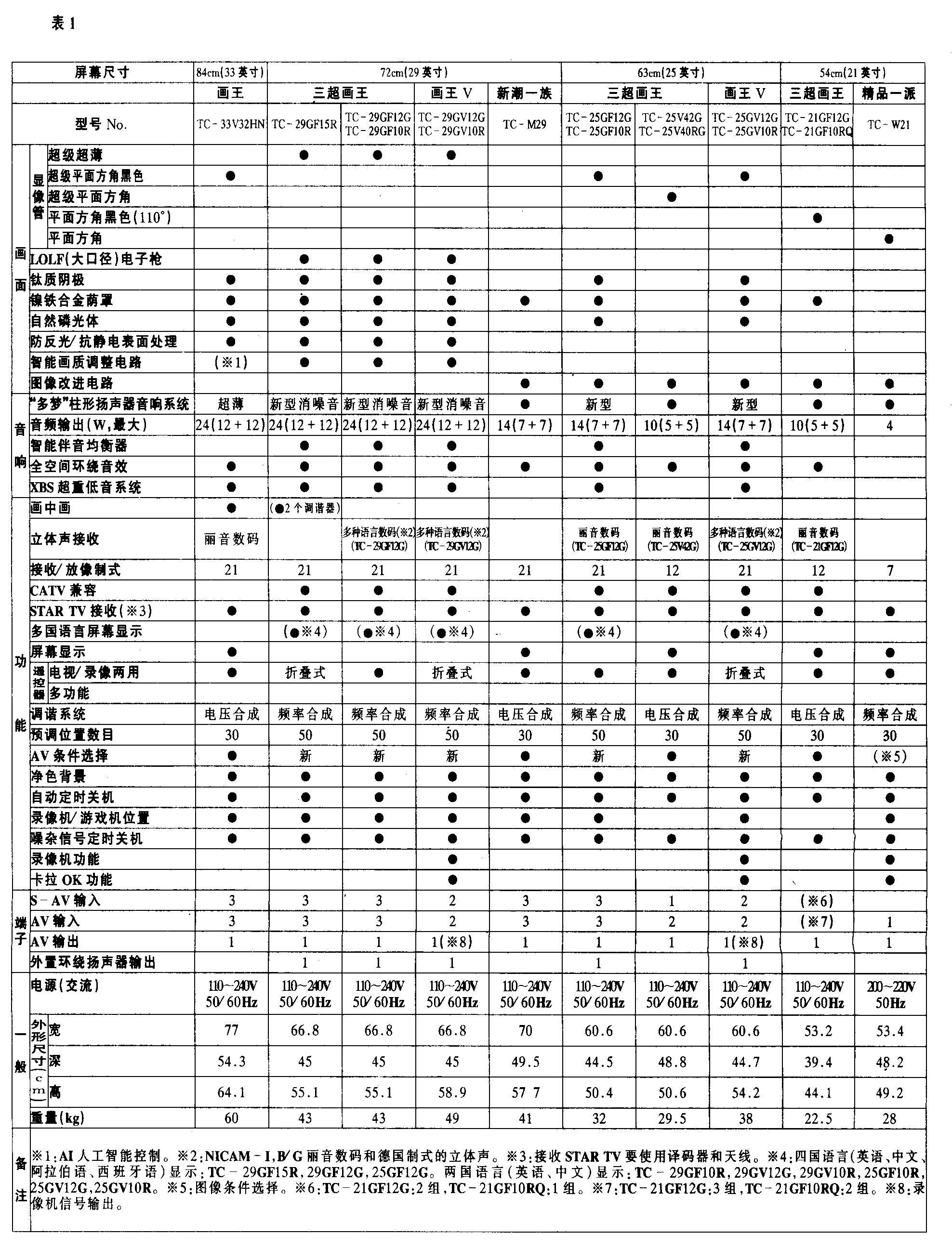

松下公司1990年推出第一代“画王”系列产品，命名“THE ONE”，电路采用M16M机心，产品分25英寸、29英寸、33英寸等几个规格。第二代“画王”即“新画王”，仍采用M16M机心，增加了AI人工智能画质控制电路；第三代画王即“三超画王”，所谓“三超”即“超自然画面、超清纯音响、超时代外观”，电路采用了M17机心，使用了I\(^{2}\)C总线控制技术，增加了智能伴音均衡器。这些产品的基本功能为21制式接收系统，110V／220V电网适应电路，多路AV输入输出，带有重低音提升功能的双路立体声大功率放大器等。扩展功能有丽音及双载波双伴音／立体声电视广播接收功能，画中画功能，西文图文接收功能等。根据扩展功能，产品又细分为几种型号。画王系列产品主要技术规格如表1所示。

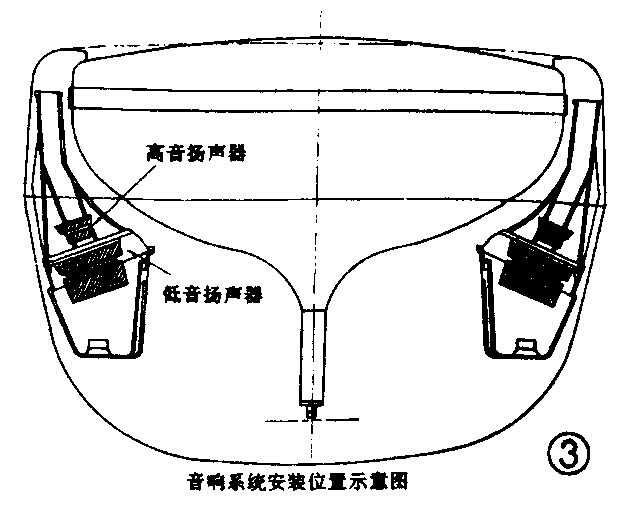

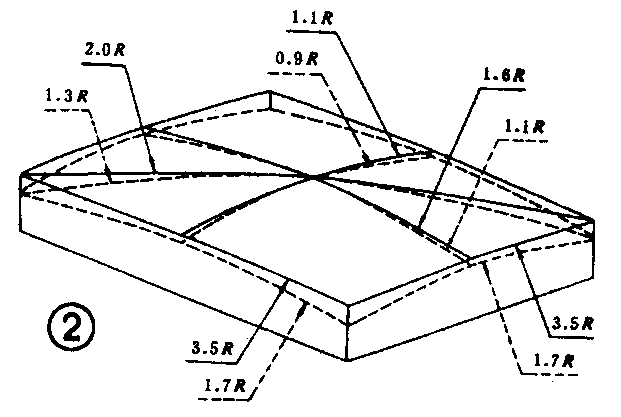

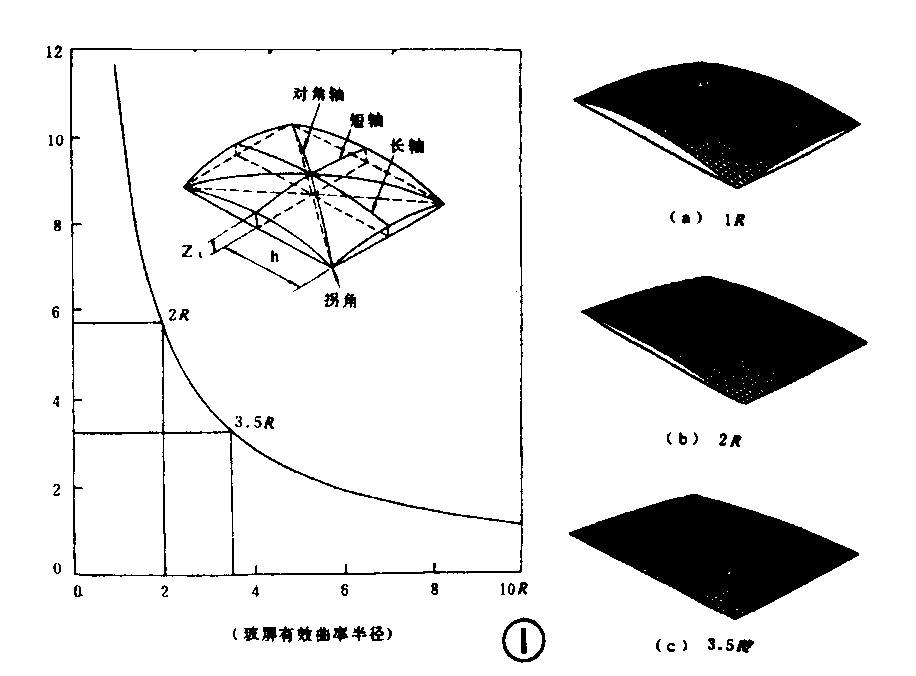

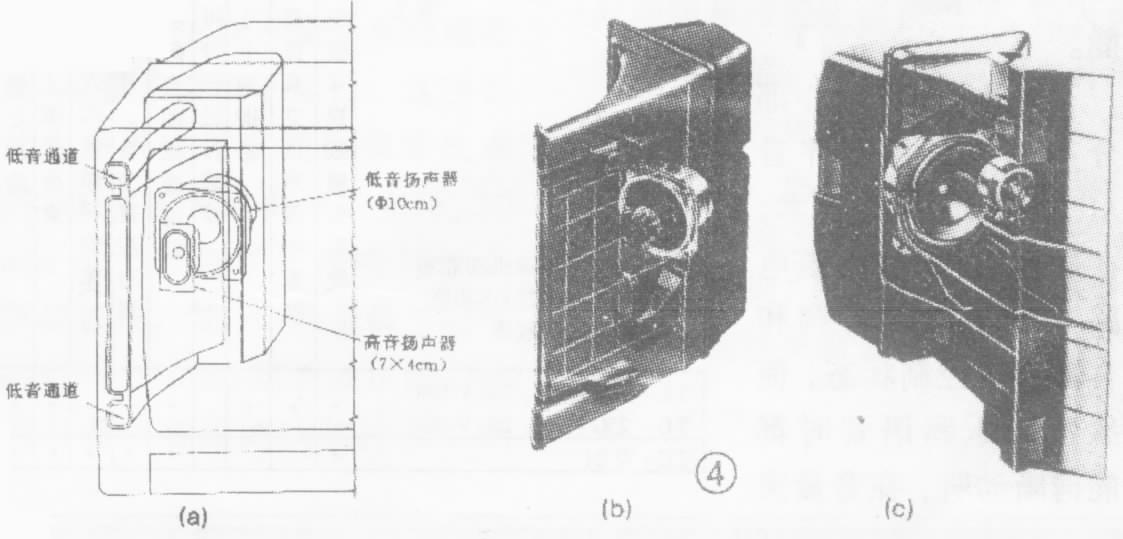

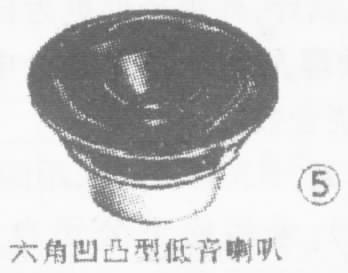

在新技术方面，第一代画王主要采用了①超平面（3.5R）方角低透光黑底显像管，即SF超平面（SuperFlat）型屏面显像管。普通球面管图像失其较大，但其屏面应力分布比较均匀，防爆性能好。屏面的曲率半径越大越接近平面，则图像失真越小，但玻壳应力分布越集中于边角部位，会影响玻壳的防爆性能和成本。主观视觉试验结果表明，屏面的曲面感及图像失真主要决定于边缘处的弯曲程度，如图1所示，因此通常采用边缘处特别是四角适当平面化而整体仍具有一定曲率的非球面形玻屏来解决平面化与防爆性能的矛盾。松下公司采用的SF型超平面玻屏如图2所示，图中虚线为平面直角FS（Flat Square）型玻屏。采用这种超平面显像管，图像失真小，画面更自然。另外，显像管采用了低透光屏，可减少环境光干扰，黑底涂层使不发光的部分全涂成黑色，可增大图像对比度提高收视效果。第二代画王的显像管改进在于在屏幕表面喷涂了防反光、防静电的涂层，可有效地抑制杂散光反射和防止表面静电吸附灰尘等。第三代画王显像管29英寸以上采用了大口径、钛质阴极电子枪和新型荧光粉，提高了聚焦效果和画面质量，并采用超薄设计，减少彩电前后尺寸，节省放置空间；②“多梦”（DOME）柱形扬声器音响系统安装示意图如图3所示：第一代画王采用的“多梦”音响系统采用两个Φ100mm低音扬声器和两个70×40mm高音扬声器分别装在图4(a)所示音箱内，音箱后部密封，前部有两个低音反射孔，组成倒相式音箱，其频响宽达60Hz～20kHz，输出功率达12W×2可重放无畸变的重低音。第二代画王采用的“多梦”柱形扬声器系统采用超薄型设计思想，出声孔宽度仅为8mm，是原设计的1／3，高音扬声器也改为圆形扬声器，以减少失真和改善频响，其音箱结构如图4（b）所示。第三代画王29英寸以上机采用新型消噪音“多梦”柱形扬声器音响系统，其结构如图4（c）所示。主要改进之处在于新型低音单元采用六角凹凸形边缘设计，如图5所示，可有效地降低失真，音盆采用了新型纤维膜片，音质清纯。机壳采用了微型导声孔设计，外观造形更为自然。DOME音响系统与环绕声处理及低音提升XBS电路配合可产生所谓“全空间环绕音效”。
在新电路方面，M16M机心采用两片机形式，中放通道（PIF／SIF）采用松下公司自己开发的产品AN5179K／5177K，二者均为锁相环（PLL）同步检波方式图像检波，前者具有准分离伴音（PLL－SPLIT）通道，可满足音质要求较高的双伴音／立体声（如丽音等）解调用，后者无此功能，不带双伴音／立体声电路。视频、色度、偏转即VCD（Video，Chroma，Deflection）通道采用东芝公司产品TA8719N，是东芝公司非总线控制VCD，包含全制式（PAL，NTSC，SECAM）视频。彩色及偏转信号处理电路，可与TA8759直接代换。在画质改进方面，采用了松下公司设计开发的新型水平轮廓校正电路（AN5342K）和索尼公司的黑电平延伸电路（CX20125），后者可扩展灰暗图像的对比度，改善收视效果。前者可对图像水平边缘的细节和轮廓作智能化勾边补偿，以提高图像的轮廓清晰度，并可驱动水平扫描速度调制（VM）电路，提高图像的鲜明度。在音质方面，采用了环绕声和音调及重低音设计电路。环绕声产生电路采用了日本NEC公司产品μPC1891ACY，根据延迟时间大小，可模拟电影及音乐两种环绕声效果。音调及音量控制采用索尼产品CXA1279S，可调整高低音、音量及左右声道平衡。某些规格还增加了丽音双伴音／立体声接收功能，可接收NICAM-I（香港电视广播）丽音数码的立体声／双伴音广播信号。TC33V32HN还增加了视频画中画（PIP－Picture in Picture）功能，使您收看录像节目时，可用小画面监视电视节目，不致错过重要新闻或精彩的电视节目的开始。
M17机心即“三超画王”系列，电路上采用了I\(^{2}\)C总线（BUS）控制技术。总线控制部分有①高频调谐器（频率合成调谐），②SAA7282ZP／M3（丽音解调器），③TA8880（VCD处理），④TA8889（白平衡调整），⑤TA8859（左右枕形失真校正电路），⑥CXA17355（音频处理器）等。总线技术的采用，使各种控制的接口简化，对提高整机可靠性也有利。值得一提的是VCD处理IC－TA8880这是东芝公司开发的新产品，它包含了黑电平延伸电路、新型（延迟型无噪声）清晰度（Sharpness）提高电路及动态γ校正电路等画质改善电路。 PAL／SECAM制彩色解调电路采用了基带延迟线（BB，Base Band Delay line）系统，配合使用TA8772集成1H延迟线，可对传统的串扰不良因素，如非PAL制信号的色调畸变，SECAM制信号的6H爬行等制式本身的缺陷有明显的改进，使图像更完美。由于基带延迟线系统、SECAM制信号钟形滤波器中PLL技术及I2C总线控制技术的应用，TA8880组成的VCD电路无外接调整元件，这一点不论对生产过程还是对整机可靠性来讲都非常有利的。
“三超画王”系列某些规格的产品具有丽音及双载波制式立体声／双伴音解调接收电路，可以接收NICAM-I（香港电视广播）、NICAM－B／G（新加坡电视广播）制式的丽音数码立体声／双伴音及德国制式（马来西亚和泰国）立体声／双伴音电视广播。当然，这些功能在不能直接接收上述地区电视广播信号的地方是无用的。TC－29GF15R型29英寸画王还具有双调谐器画中画（PIP）电路，可使您在收看电视节目（或录像节目）的同时，能用PIP的小画面监视其它电视频道的节目或录像节目。与视频PIP功能相比，双调谐器画中画具有更大的灵活性，是比较实用的画中画功能。
另外，M17机心部分产品中采用了伴音AI人工智能调整技术，在选择“自动”时，该电路可处于自动音调和自动声压控制状态，使欣赏音乐和语音时都能清晰动听，在音量突变时（如广告节目）能及时得到抑制，如图6所示。所讲的AI人工智能控制技术实际上就是图像或伴音动态检测控制技术，这是大屏幕彩电中常用技术之一。

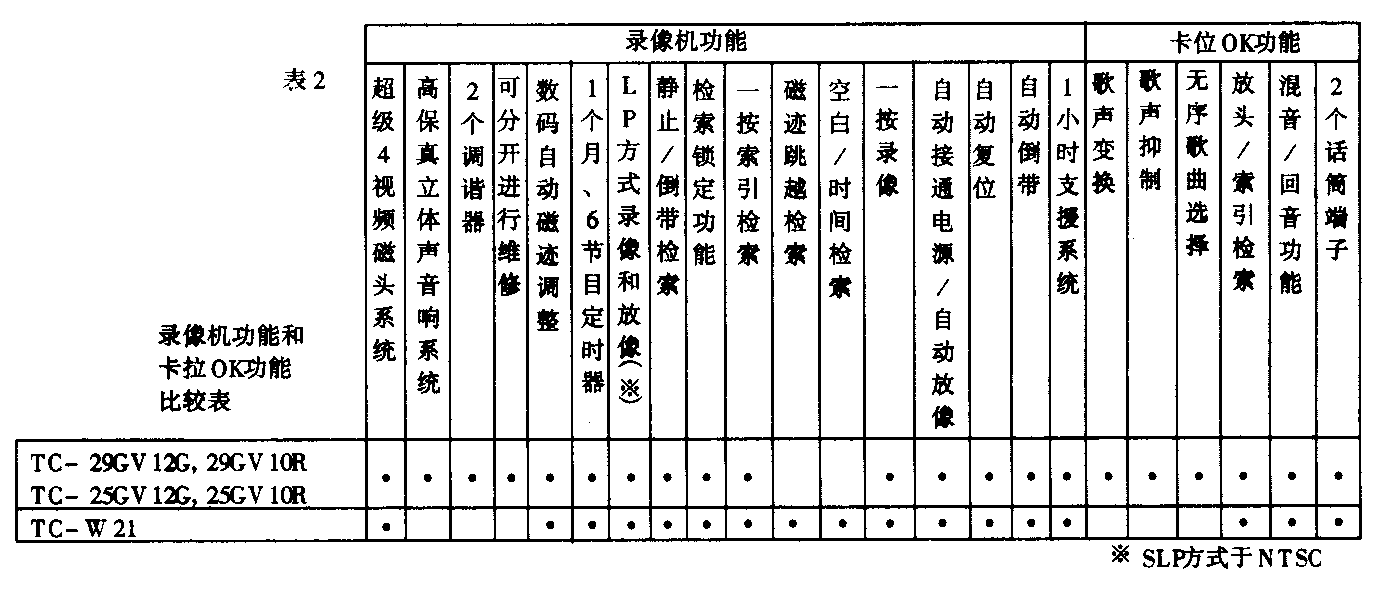

在“三超画王”系列产品中还有一类彩电录像一体机，称“画王V”，其特点是在三超画王彩电基础上，增加了一台超薄卡拉OK录像机。录像机置于电视机下方，并外形合二为一。录像机需维修时可单独拆下进行维修，型号有25英寸、29英寸两种。21英寸彩电录像一体机称为精品一派，其录像机置于电视机顶部，型号是TC-W21。彩电录像一体机功能比较见表2所示。
松下公司的产品广告中告诉消费者：PANASONIC的所有型号（TC－2188除外）电视机可接收STAR TV卫星广播电视节目，但接收STAR TV要使用译码器和天线。实际上就是多制式节目接收的另一种说法。所说的“译码器和天线”就是卫星电视接收机和卫星接收天线。电视机内并无卫星电视接收电路。正如松下公司广告中称一般AV输入端子（RCA型）为“AV卡拉OK端子”一样，仅是名称不同而已，并不是特殊功能。这是消费者在选购时应注意的。（李砚泉）
