本文介绍如何将您的CD唱机、LD影碟机、CD组合音响通过加装VCD解码板升级为可播放VCD小影碟的影碟机。VCD影碟片由于盘片直径小（只有12cm），其存储量相对也小，要存储长达74分钟的连续活动图像和音乐信号是较困难的。因此，在制片时，要将音像信号用MPEG-1的标准进行压缩，录制到直径只有12cm的盘片上；播放时，需将激光头读出的已被压缩的音视频数字信号通过VCD解码板进行解压缩处理。常用的解码板使用美国C－Cube公司出产的CL－480芯片进行解压缩处理和Bt851芯片进行音视频信号合成的，经电视机AV端子，还原出图像及伴音的。其图像标准为：
制式 像素 帧频
PAL 352×288 25帧/秒
NTSC 352× 240 30帧/秒

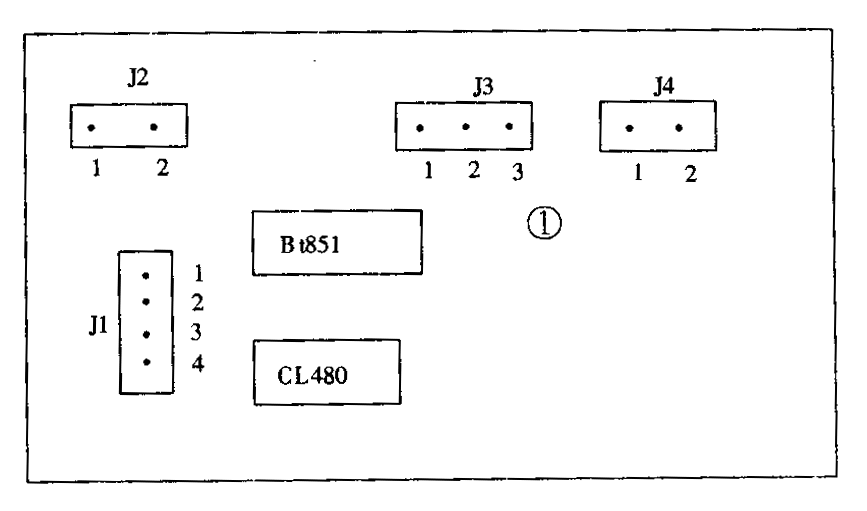

VCD解码板外形如图1，上有4组接插件：
J1：解码板音视频信号输入接口。其中1为BCK（位时钟），2为LRCK（左右通道时钟），3为DATA（串行数据），4为GND（数字地）；
J2：交流12V电源输入；
J3：解码后音频信号输出。1（左声道）2（地）3（右声道）；
J4：解码后视频信号输出。1视频2地。
在加装VCD解码板前应准备如下配件：
交流变压器220V输入12V输出1只，莲花插座3个，固定螺钉数套，连接线若干及工具。

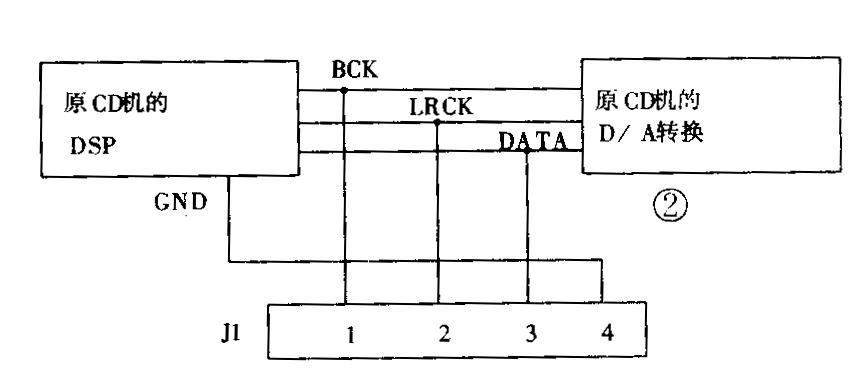

加装时，打开CD机的外机壳，在电路板上找出数字信号处理器DSP上的BCK、LRCK、DATA及GND，接上连接线后与VCD解码板上的J1①②③④脚分别相连，输入的数字信号由VCD解码板内的CL－480芯片进行解压缩处理，Bt851进行音视合成后由J3音频、J4视频分别输出音视频信号，连接方法如图2。
注：因取出信号采用并联方式，所以对原机根本不会有任何影响。
现在市场上CD机的品种繁多，现就CD唱机、CD组合音响、LD影碟机分别介绍三种机型做一说明：
一、CD唱机：型号为爱特CD机，其DSP用的是SONY CXD 2500BQ，其中BCK是35脚，LRCK是32脚，DATA是34脚，GND是10脚。只要将VCD解码板J1的1、2.3、4脚分别与CXD－2500BQ的35、32、34、10脚并联，然后在CD机里寻找一个合适位置将变压器及解码板分别固定好即可。
二、CD组合音响：型号为爱华330，其DSP用的是SONY CXD 1167Q，其中BCK是76脚，LRCK是80脚，DATA为78脚， GND是52脚。由于CXD 1167Q有一组模式选择（MD1：55脚，MD2：56脚，MD3：57脚），因此在加装时，一定要先查看晶振，若晶振为8.4672M时，只要将DSP的 MD1、 MD3接高电平（即+5V）， MD2接低电平（即GND）即可；若晶振为16.9344M时，只要将DSP的模式选择MD3接高电平（即+5V）， MD1、MD2接低电平（即GND）即可。这里爱华303所选择的晶振为16.9344M的模式，将MD3接+5V，MD1、MD2接GND，将解码板J1的1、2、3、4分别与1167Q的76、80、78、52脚并联，接通电源就可以了。
三、LD影碟机：型号为先锋MPD－270，其DSP采用SANYO LC7861，其中BCK为35脚， LRCK为30脚，DATA为32脚，GND为5脚，只要照上述接法连接即可。如有噪声，可加静噪电路解决。
下面就加装当中常见的问题进行解答。
1．加入解码板后是否会破坏机器原有的功能？
不会，加入解码板只是增加播放VCD盘的功能，原有功能及操作不变，原遥控器仍可使用。
2．加装后播放VCD的图像质量如何？
MPEG解码芯片对分辨率为352×288的压缩图像进行解码后，还要把图像从352×288扩展到704×576，CL480解码芯片在图像扩展时，进行了水平与垂直两个方向的二维插值和滤波，保证了图像扩展的平滑性，因此清晰度很高。
3．加装机的音质如何？
VCD解码板的音质输出可以达到85dB，可以满足一般消费者对声音高保真的要求，但是对发烧友来说，这一音质不能令人满意，我们可在播放CD唱片时，让CD音频信号经过原机的信号通道，从而保持了原机的音质水平。
4．加装后的容错性如何？
加装后的CD机的容错性完全取决于原CD机的容错能力和抗干扰能力， CD唱机升级后，完全可播放国内市场上出现的各种版本（1.0.1.1、2.0）的VCD盘片。
5．VCD解码板的主要功能及以何种制式输出？
VCD解码板主要功能包括：①MPEG－1视频解码②具有A／ V和Y／C信号输出③具有双语和卡拉OK原唱消声功能④支持VCD2.0版本，与CD机兼容。不论播放的是NTSC或PAL制盘，一般均以PAL制输出。
6．是否可加装2.0版本的解码板？
现在市场上加装用解码板大多是1.1版本的，完全可以兼容2.0版本的盘片，只是某些功能不能达到。由于原CD机不具备读取2.0版本的专业芯片，所以既使加带有2.0版本的解码板，亦达不到2.0版本的功能。就加装而言，1.1版本解码板已经足够了。（张永刚）
