VCD影音播放机由机心、线路及结构件三部分组成，其机心与CD唱机通用，线路在CD唱机的基础上增加了解码电路，激光头拾取的信号由CD部分作RF、CD-DSP处理后送解码部分，经CD-ROM解码后由分配器分至音频、视频MPEG解码，音频解码信号经音频DAC由AUDIO口输出，视频解码信号作D／A变换后再经PAL／NTSC编码由VIDEO口输出。以下简要介绍几类常见机型的电路结构。

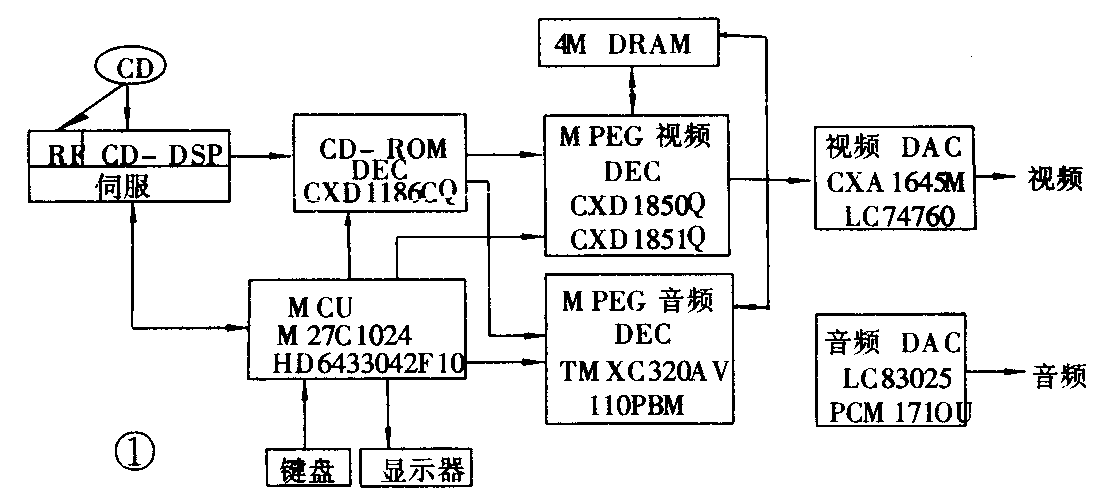

1．CD-ROM解码、音频、视频MPEG解码由各自独立的芯片完成，分配器的功能由系统CPU通过软件实现。这类机型出现较早，性能不错，但因由软件实现分配要求使用高性能CPU（16位），且早期解码芯片价格较高，因而整机成本较高。这类机型所用音频解码芯片有GC Technology的DA7290、SGS－Thomson的STI4500、ISI Logic的L64111及TI的TMS320AV120FN等，视频解码芯片有GC Technology的DV6190、Fujitsu的MB86362、SONY的 CXD1850Q／1851Q及 TI的TMS320AV220PCE等。图1为该类机型的SONY VCP-K10的原理框图。就其特点而言，这种线路更适合用于多媒体计算机，以便充分利用PC机的CPU和RAM。国产的万燕CDK-320属此类。

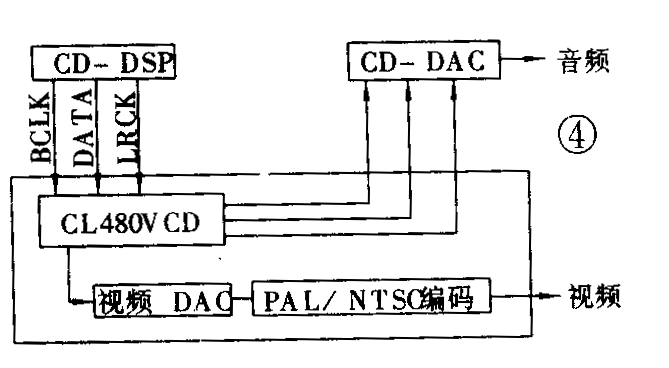

2．CD-ROM解码器、分配器、音视频MPEG解码器集成在一块芯片内，加上DAC、PAL/NTSC编码器及EPROM、RAM便可完成MPEG解码。代表产品为C-Cube公司的CL480VCD，其内部框图见图2，该IC采用0.5μm技术制造，128脚QFP封装。常见的MPEG解码芯片还有IIT公司的IIT3204MPP、GCT的DS8190、Philips的SAA-2510等。这类解码芯片的应用大大简化了系统线路组成，降低了成本，推动了VCD的迅速发展。这类VCD机按CD部分线路的区别又可分为两种：其一是采用专为VCD设计的系统控制IC（如CXP5058），配合纠错能力强的CD-DSP芯片（如 CXD2500），有良好的播放效果，且具有任意时间点播放、特技放像等功能，操作方便。这种机型一般将CD与解码电路做在同一块板上，可实现VCD2.0的全部功能，此外还可附加一些功能如卡拉OK、混响、变调、RF输出等，是今后一段时期内的主流机型。属此类的有松下SL-VP50、SC－VC90，国产的东鹏VCD－922、永立CDP－K100等。图3为SL-VP50的原理框图。另一种机型采用CL480VCD MPEG解码板对现有CD唱机改装设计或直接改装而成，其连接方式见图4，因其系统控制IC设计时只考虑了CD唱机的要求，VCD的很多功能无法实现，使用也不便，又因多数CD机DSP芯片纠错能力不强，在放映素质不高的碟片时效果较差。这种机型比前一种性能差，而芯片成本只略低于前者，因而其前景不容乐观。这种机型很容易识别，没有特技放像功能。
VCD影音播放机是一种过渡阶段的视频产品，因其具有良好的性能价格比，在今后几年内还将有较大的发展。国内VCD生产厂家应在产品的技术水平上与国外厂商保持同步，避免改装CD机这种急功近利的做法，才能在竞争中立于不败之地。（吴一）
