我国目前VCD热潮越烧越热，而CD唱机社会拥有量又相当大，因此读者最感兴趣是如何在普通CD唱机上加装VCD解压板，用简单的方法实现VCD播放功能。前一阶段电子报刊介绍不少VCD解压板的用法，但对CD－VCD接口的介绍不够全面，即只能对市场上的几种常见的DSP IC有效，有些DSP IC不能改，或者是知道可以改，但又无详细的技术资料。还有一些虽然从资料上看可以改，但出现改不成或效果不好的情况也很多，有的甚至损坏VCD解压板而造成很大的损失。笔者针对市场的多种VCD解压板进行分析，并搜集了有关资料，结合改装实例，整理出这篇文章，期望能对广大读者有所帮助。
CD-VCD的接口
CD唱机至VCD解压板之间有一接口，此接口的作用是将CD唱机从VCD光碟上读取的数据经DSP数字信号处理之后送给VCD板进行解压缩处理。从目前市场上的VCD板看，绝大多数采用的接口技术标准有位时钟（BLCK）2.1168MHz；左右声道时钟（LRCK）44.1kHz；数据（DATA）有串行数据二进制补码、串行／并行（S／P）、串行（SERIAL）；数字滤波器（Digital Filter）关闭（off）；数据输出（DATA OUT）打开（ON）；静音（MUTE）关闭等。

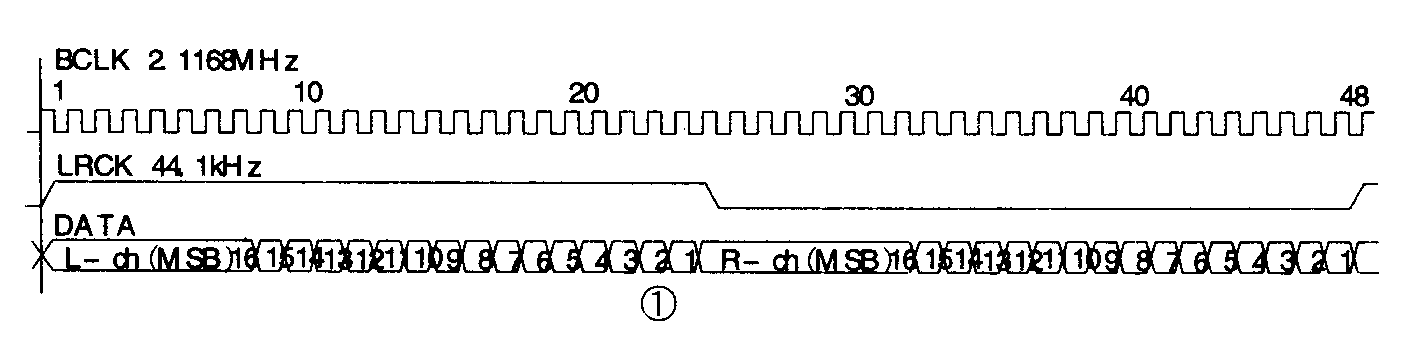

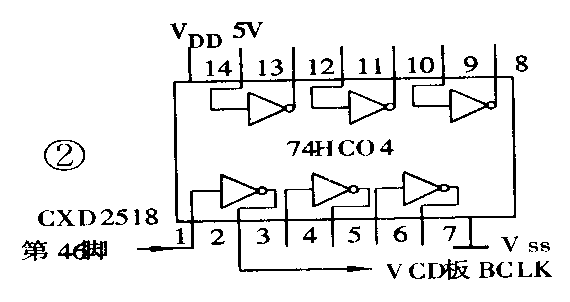

这样设计接口标准的目的是为了适应我国市场上拥有量最大的索尼及三洋的CD DSP P／A输出格式。任何CD唱机的改装均要事先设定成这样的格式才能与这种VCD板接口，否则就无法解出图像和伴音。以CDXll67Q／Q2为例，其D／A接口的时序图如图1所示，其BCLK为2.1168MHz，LRCK为44.1kHz，在倍速情况下，LRCK的频率则为88.2kHz。DSP IC的BCLK有下列几种情况：一种是32fs＝32×44.1kHz＝1.4112MHz，如东芝的TC9236AF和TC9263F；一种是48fs=48×44.1kHz＝2.1168MHz，采用这种频率的DSP IC最多，如CXD1167Q／Q2；一种是49fs=49×44.1kHz=2.1609Mhz，如YM3805、LC7860KA、LC7863KA；一种是64fs=64×44.1kHz=2.8224MHz，如SAA7210、SAA7310。除48fs之外，采用其它几种位时钟频率的DSP IC均不能用通用VCD板改装，需要对VCD解压板的软件进行更改，以适应BCLK的要求。另外对48fs=2.1168MHz的IC，还要注意是上升沿触发还是下降沿触发，如CXD2518Q就要进行反相处理，否则也解不出图像和伴音。在对CXD1167Q／Qz进行改装时，要将其57脚通过一个电阻（1k左右）接＋5V高电平，这样可使数字滤波器关闭，而对CXD2518Q进行改装时，要将第6脚接地，使MUTE处于关闭状态。同时还要对46脚BCLK进行反相后再与VCD极接口，反相器可选用74HC04，其接线方法如图2所示。
除了上述的接口标准，如做为正式生产，还有一种是设计成CD－ROM接口标准格式，这种接口方法比上述方法稍微复杂一些，当然效果也要好一些。除了原先的3根线（BCLK，LRCK，DATA）外，还要加上CZPO和EMPHASIS。CZPO是CZ标志：V标志，EMPHA是加重信号，有的还要加上16.9344MHz的CDCLK时钟信号，但早期的CD DSP IC很多不支持CD－ROM格式，所以这类CD唱机不能按照这种格式进行改装。

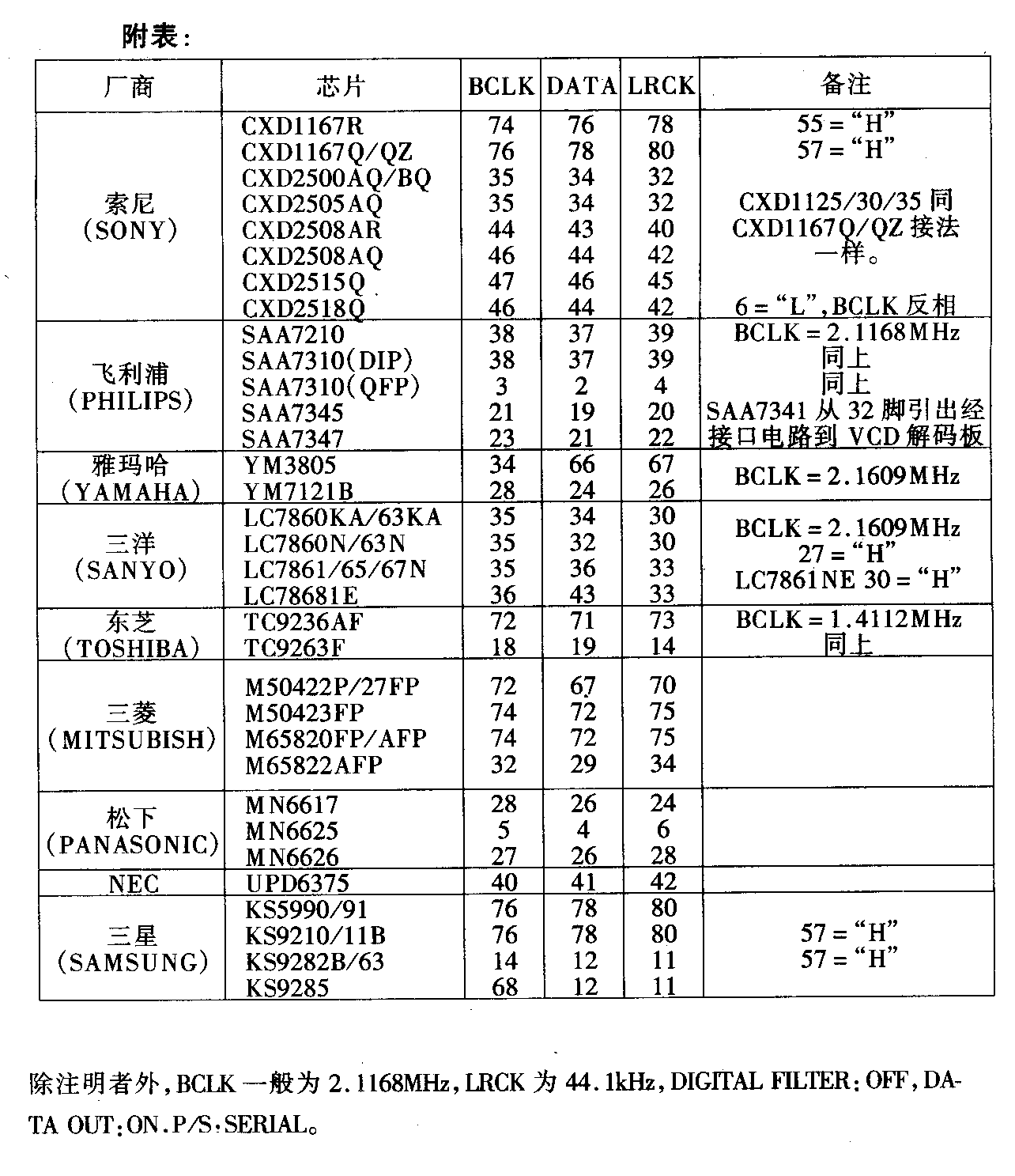

最简便的接口方法是在VCD解压板上增加一个数字音频接口电路，可以只用单根digital out线同VCD板接口。由接口电路将输出的数字信号分解出D／A接口数据，这种方法尤其适用于有数字输出的进口CD或组合音响，可以不对原机做任何改动而增加VCD功能，如 SAA7341。附表给出在国内常见的几家公司的 CD机的DSP与VCD板的接口资料，供读者在改装时参考。
VCD板的选用
对于厂家，如是从CD选型开始，应尽量选择质量及纠错能力好的机心。依笔者经验，加装效果好的是飞利浦机心，飞利浦机心结构与其它公司不同，其纠错、读取能力在同档次的机心中最强，这样可大大减少VCD改装中普遍存在的“停顿”现象。“停顿”现象主要是误码造成的，对于普通CD－DA唱片，一般缺陷可以忽略，同时由于人耳的“掩蔽效应”，唱片出现误码，只要不是很严重，一般人耳是听不出来的。但VCD就不同，本身其数据是经过上百倍的压缩，而人的眼睛又比耳朵敏感，稍有误码在图像上就会有所表现，所以VCD对CD机心的纠错能力要求比普通CD高很多。我国目前市场上拥有量最大的是索尼机心，多为国内厂家组装，CD出厂时其工艺和调试工作不很完善，尤其是伺服主板大都没有调到最佳伺服和纠错状态。用在普通CD时不很明显，但用于VCD时，这个问题就十分突出了。那么，对个人来说已选好了CD唱机，则对CD机心已无可选择。如要取得好的改装效果，有条件的，最好能对CD机心进行必要的调整，使其工作在最佳状态。但一般的爱好者不要擅动机心和主板，以免调乱或调坏。市场上VCD板各种各样，有的板上带有整流、滤波及稳压电路，改装时只须加一个变压器即可，适于个人改装。有的板上带有消音开关，可以进行消歌声或语言选择，比较方便。个人改装要选择接口简单、工艺良好的VCD板。
判别CD机心纠错和读取能力好坏的简易方法是播放卡拉OKVCD碟的最后一首歌曲，看是否能正常播放，停顿多少。这种方法也适用于选购VCD整机。CD唱机的读取是从里向外，最后一曲节目是刻在唱片的边缘，在读取边缘数据时，唱片抖晃较大，误码可能性大大增加，如能正常读取说明其纠错及读取能力较强，否则不适宜改装VCD或要调整后才能用于VCD改装。
在选购VCD板之前，首先要对自己的CD唱机进行检查。在主板的背面找到DSP IC，看其型号，是哪个公司的产品，以此决定购买哪种类型的VCD板，或向VCD板供应商咨询。除此之外，还要了解VCD板的外形尺寸及供电情况。下边向大家介绍两种较有特色的VCD解压板，供参考。
1.MSV VCD板
MSV VCD板是目前市场上功能最齐全的VCD板之一，其主要功能如下：
（1）开机显示蓝屏。
（2）扩充遥控器功能，提供VCD板与CD唱机遥控接口。遥控器使用NEC格式，VCD板过滤遥控器发出的代码，取出有用的代码，将CD板的代码转发给CD唱机。遥控器由用户自行更改，遥控器命令格式为SONY CD唱机格式CXP10ll、CXP1021、CXP1031。
（3）外接8个功能健，分别是K1的描-，K2为描＋， K3为L／R选择，K4为慢动作，K5为混响选择，K6为升调，K7为降调，K8为环绕声。这8个功能键都可在遥控器上完成。
（4）串行通讯接口可实现VCD板与PC计算机联机。3PIN插座TXD、GND和RXD。
（5）视频输出制式自动变换，在全制式电视机上可实现满屏播放，NTSC、PAL50、PAL60自动选择，也可固定为PAL制输出。
（6）屏幕显示功能。左右声道选择，环绕声、变调、混响选择等均可在电视屏幕上显示，方便操作。
（7）双语选择及消歌声功能。可选择输出L／R、L／L、L－R状态循环。
（8）全功能卡拉OK。15级变调，5级话筒混响，3种环绕声处理：LIVE（现场）；MOVIE（剧院）；HALL（大厅）。
（9）E2PROM。用于存放用户自用数据，遥控器用户码，非SONY DSP信号格式。
（10）前后检索与慢动作时均有画面变化，而一般VCD板实现此功能时，画面静止。
其电源为直流＋5V、50mA。外形尺寸：140×72mm
2.可变格式VCD板
针对市场上存在相当数量的非索尼格式的DSP IC，专门编写软件，可改任何格式的CD唱机（无DAC输出端子除外如SAA7341），如SAA7310、YM3805、LC7860/63KA、TC9236AF、TC9263F等。
VCD技术仍在不断发展中，功能越来越多，用途也不局限于卡拉OK和观看电影，还可以用于教育、培训、资料、广告、艺术、风光片等方面。现在2.0版本的VCD已经面世，DVD国际标准也达到统一，全数字化的影音产品会成为未来消费品的主流，将改变人们的文化、娱乐及生活方式。
