VCD影碟机新品荟萃

国内不少电子厂家具有灵敏的触觉，相信VCD影碟机必然占领家庭影院市场一段时间，积极开发相继推出各种品牌VCD影碟机，软件（碟片）供应也相当丰富。它以高质量的图像、音质及价廉很快赢得广大消费者的青睐。这里向大家介绍几款国产影碟机（品牌排列不分先后），以飨读者。 —编者—

(徐建生)自万燕电子系统有限公司向市场推出世界上第一台家用VCD数字影碟机CDK－320以来，短短一年多时间，国内VCD影碟市场已发展到上千个品种的碟片，其中包括大量的卡拉OK名曲、MTV、国内外优秀影片等等，VCD数字影碟机的发展也不断加快，相继有多种品牌的机种上市，形成了VCD市场的高潮。

CDK－320家用VCD数字影碟机，不仅在技术上是一场革命，而且也为家庭娱乐带来了福音。它具有LD影碟机的所有功能：画面清晰度高，音域范围优于LD影碟机，音质与CD相同，它采用先进的MPEG—l数字压缩技术VCD1.1版本，使一张12CM光盘容纳长达74分钟的活动影像和高保真立体声音频，价格低廉，易于携带和收藏，可以播放NTSC／PAL制式影碟，而且具有全数字卡拉OK功能，比LD影碟机更适于家庭享用。以下将CDK－320的系统结构及功能特点作一简要介绍。

一、系统结构

CDK－320VCD数字影碟机由VCD机心、CD-ROM系统解码、MPEG视音频解码、主控制器、及键盘显示控制器等几部分组成。在主控制器的控制下，VCD机心读出VCD影碟上的压缩数据流，经CD－ROM系统解码器解出视频数据流、音频数据流和视、音频同步信息，主控制器根据同步信息控制视、音频解码器对视、音频数据流进行同步解码。视频解码器将解压缩的视频数据流由视频编码器编码，最后输出模拟视频信号。音频解码器将解压缩的音频信号送卡拉OK音效处理器处理，然后由音频DAC和音频放大器输出模拟音频信号。

整个工作过程由前面板上的轻触按键和遥控器控制，前面板上设有常用按键，用以显示整机工作状态的LCD显示器、卡拉OK话筒插口及话筒音量调节钮等。

二、功能特点：

CDK-320VCD数字影碟机与目前市面上大部分VCD影碟机相比有以下特点：

1．由于VCD碟片上的数据是高压缩比的压缩数据，从碟片上读取的数据流如果有很少的错误，就会影响很大面积甚至于几帧的图像。CDK－320采用免调整的VCD专用机心，它具有全数字动态伺服调整和高性能误码纠错功能，能保证VCD碟片上读取的数据流信息误码率相当低，而目前大多数厂家生产的VCD数字影碟机都采用普通CD唱机的机心，伺服和误码纠错性能较差，从VCD碟片上读取的数据流误码率较高，不能保证CD－ROM系统解码器正常解码，从而导致图像破碎、停顿甚至整机锁死。

2．采用全功能数字卡拉OK处理器，具有数字回声、数字升降调和环绕声功能，并且能实现卡拉OK重唱、伴唱功能，便于卡拉OK爱好者学唱和演唱。

3．多功能屏幕显示，使用者的操作过程中可在电视频屏幕上以汉字方式显示出来，直观明了，便于操作。

4．时间检索功能可以让使用者按节目的时间来检索，当一本电影播放到某一位置需要停止时，只要记下停止点的时间，下一次可利用时间检索功能直接从停止的地方开始播放。

5．直接数字选曲，使用者只要按一下遥控器上的0～9数字键，就可直接播放所选的曲目。

6．设有射频输出接口，方便不带视频接口的老式电视机的消费者使用。CDK-320除具有以上几点特殊的功能外，常用的程控播放、重复播放、前后向搜索、前后向跳曲、静音等功能应有尽有。

另外，CDK－320的遥控器上还设有上、下、左、右四个方向键，便于将来的功能扩展，目前万燕公司已将CDK-320的功能扩展到VCD2.0版本。

三、VCD数字影碟机的发展

随着消费者对VCD数字影碟机的进一步了解，市场需求也将发生变化，目前市场上出现的CD唱机改装的VCD数字影碟机由于功能和性能较差将会被淘汰，新品种将向多碟和高纠错能力两个方向发展，要求机器外型美观、操作方便、具有VCD2.0和全屏幕OSD功能。因此，万燕公司一直将新产品开发列在首位，即将投放市场的产品有：

1．具有VCD2.0功能的单碟数字影碟机。

2．具有VCD2.0功能的3碟数字影碟机。

3.100型自动换片VCD数字影碟机，适合家庭和卡拉OK歌厅使用。

4.360型自动换片VCD数字影碟机，适合卡拉OK歌厅使用。

5．MPEG解码板，适合CD唱机厂家和无线电爱好者将CD唱机改装成VCD数字影碟机，改装后的VCD数字影碟机还具有卡拉OK消原唱功能，这是市面上其它解码板没有的。

万燕公司还将有更新的VCD产品不断问世，以满足不同层次消费者需求，为VCD发展作出新的贡献。

(段兴国)镇江江奎集团公司所研制生产的江奎VCD影碟机，是国内电子产品中与国际保持同步的民用产品之一。它具有家庭影院效果，不但播映的画面清晰，而且输出的声音纯正逼真，还具有卡拉OK功能，适合普通家庭使用。

江奎集团所生产的VCD影碟机是采用MPEG－1标准，兼容1.1、2.0版本，于两年前开始研制生产，该产品可兼容播放CD唱片、VCD碟片、PHOTO－CD片等，可播放出74分钟高品质的动态影像和高清晰度静止画面及16位数字式声音输出，可播放PAL／NTSC二种制式碟片，具有音频、视频、射频输出端。至今已开发出四大类、六个品种VCD系列产品，其中有单碟机和三碟机。主要特性为：

1．液晶、萤光信息显示，可显示放音消失时间，1曲和整张唱片放音剩余时间，放音节目数、总节目数和编程节目数。

2．具有放音、暂停，扫描重复一曲、全片和A－B段播映。

3．具有编程、随意放音等工作方式，有正、反向跳跃及快速搜索功能，红外线全功能遥控。

4．双路卡拉OK伴唱，独立音量控制，数字混响，X级升降调任意调节，直接选曲点唱，可消原唱，具有静音、丽音功能。

5．设有环绕立体声输出开关，可有卡拉OK、电影、剧院效果。

6．视频、射频、立体声输出，可播放PAL／NTSC制式碟片。

7．高分辨率静止画面及16位数字式声音。

8．三镭射光柱式光盘结构。三碟机还可同时放置三张碟片，可连续播放225分钟节目，还可直接选碟，正常播放时不影响换片功能。

9．视频：352×240（NTSC）、352×288（PAL）

10．音频：光盘信／噪比＞80dB；动态范围≥80dB；采样频率44.1kHz；频率响应20Hz～20kHz±ldB；总失真率正常：＜ 0.1％（1kHz）；频道分隔 正常 80分贝（1kHz）。

11．VCD整机有比CD升级机容错率高的特点。

(张海粤)VCD是CD家族中一名新的成员，他的问世，令激光视听系统进入新的高峰。不但具有激光视盘放送机（LD）高品质的播放效果，又具有激光唱机（CD）高品质的音响效果。更重要的其软件价格低廉，仅为LD价格的五分之一，故极易普及，具有广范的市场前景。

深圳市先科激光电视总公司是一家国营的高科技企业，长期从事CD、LD、VCD、DVD、CD－ROM等系列光盘的研制、开发与生产。公司根据市场需要开发生产出先科牌 AL-P612 VCD放送机。

AL-P612具有PAL／NTSC双制式输出，可自动设置或手动设置，尤其适合中国多数单制式电视机。该机可播放多种类型盘片，CD－AUDIO、KARAOKE－CD、VIDEO－CD、CD－I。其强大的误码校正系统（简称CIRS），具有较强的纠错能力，能对瞬间的错码、断码进行纠正或补缺。

AL－P612放送机具有以下播放功能：

1．章节跳放，可任意播放您所需要的某一章节内容。

2．放送起始时间设置，可以通过TIME键，可以选择收看所指定的画面。

3．重复播放，通过面板或遥控器上的REPEAT键，可进行重复一章、重复整面、取消重复相互转换。用遥控器上的A－B键还可实现任意两段的反复播放，直到再按此键结束。

4．编程播放，方便的编程系统，可按您所要求播放的先后次序，顺序编入各个章节或歌曲序号，最多可达16个节目。

5．序曲扫描播放，只需按一次INTRO键，就可以快速流览到每一节目曲首前10秒的内容。

6．特技播放，可对VCD、CDI实现慢速播放和逐格播放。

先科牌AL－P612 VCD具有卡拉OK功能，九段变调，数字混响，双话筒输入，主副声道及左右声道的选择。

该公司开发的VCD升级卡—MPEG04卡，可使普通CD唱机升级为VCD放送机，即保留原来播放CD唱碟功能，又可播放高质量画面的VCD影碟，实现一机多用的梦想，使即将淘汰的CD机，又具有新的生命力。

(严毅)北京无线电厂开发生产的牡丹牌VCD产品系列，采用SONY公司最新的先进芯片和优质CD机心，以及美国C－CUB公司的MPEG解压芯片，通过精心设计和生产制造，其整机有以下特点：①采用国际MPEG1解压缩标准，1.1版本，可以播放NTSC／PAL制式影碟，兼容一般CD唱片。②纠错能力强，图像清晰稳定，音质优美。③功能完善：具有多种选节目功能、时间搜索功能以及混响、变调、消歌等卡拉OK功能。④款式多样、外形新颖美观。下面分别作简单介绍。

VCD-K999数字影碟机是这个系列的基础产品，它除具有影碟机的六大基本功能（放音、暂停、前后跳选、前后搜索、停止、开／关盒门）以外，还有5种选节目功能，即曲首扫描播放、重复播放、编程播放、随意播放和直接播放。其中曲首扫描播放是指对每个节目只放送开头10秒，以供用户选择节目之用；重复播放又分为单节目重复、整碟重复以及A－B段重复等3种方式；编程复放是指在播放节目前先对要播放的节目预置一个播放程序，然后由影碟机按预订的程序自动连续播放；随意播放是指影碟机对碟片上的节目随机播放；直接播放是指直接按节目序号键的最简单的选曲方式。为了满足卡拉OK演唱的需要，本机设有双路话筒输入插口，双路音量控制，混响深度控制以及消歌开关等装置。此外本机还有剩余时间按钮，可以显示正在放送的节目的剩余时间，也可显示整个碟片的剩余时间，以方便使用。

VCD－198数字影碟机除了具备VCD－K999的全部功能以外，还有三项新功能：①数字变调功能，可以将歌曲音调升高或降低16级（每级为半个音阶），以便于卡拉OK演唱。②时间搜索功能，主要用于播电影片而中途停机时，只要记下停机的时间，可以很快搜索到上次停机的所在面继续播放。③语言选择（声道切换）功能，用于播放具有双重语种记录的电影片，可以随意地选择其中的一种语种，此时影碟机的音频输出处于单声道工作状态，放送一般影碟时，可将此键置于立体声工作状态。

VCD－188数字影碟机款式比较新颖，除了具备VCD-198的全部功能以外，还有三项新功能：①停放点自动记忆返回功能，主要用于播放电影片而中途停机时，只要不关电源，使用该功能键，即可回到停放时刻继续播放。②屏幕消影功能，当播放CD－DA碟片时，可以将红色的电视屏幕转为黑色，以免刺激人眼，并避免电视屏幕的不必要老化。

VCD－58S数字影碟机具备VCD－K999的全部功能，同时机内还增加一个2×10W的立体声功率放大器，可直接推动音箱，并有重低音电路，克服了用电视机放音时常感到的音量不足缺点，使音响效果大为改善。

(张耀明 虞淙)星球XQ2000 VCD－l是常州无线电总厂新近推出的VCD影碟机，外形典雅柔和，面板宽43mm，采用金属拉丝烫印，荧光管显示，可播放VCD和CD碟片，碟片PAL制和NTSC制兼容，具有音频、视频输出接口，视频输出制式为PAL制。

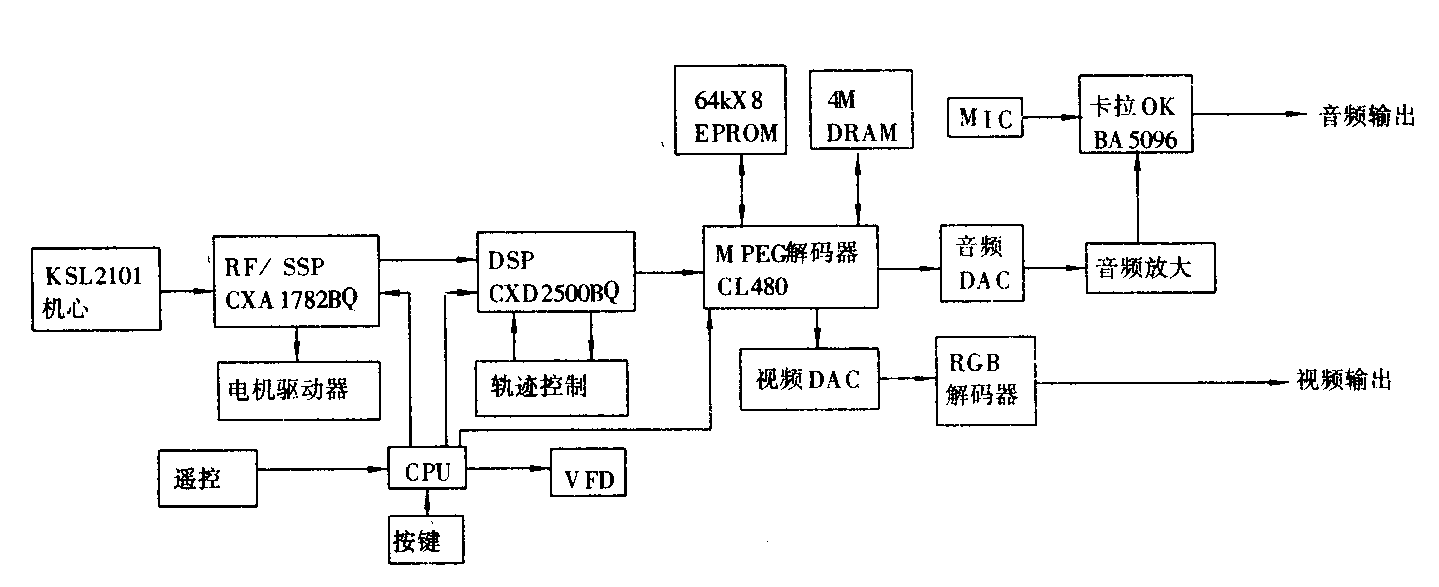

XQ2000 VCD－l采用索尼公司KSL2101 ABM型CD机心（见附图），前置放大及伺服控制采用CXA1782，在伺服电路中采用CPU控制自动调整技术，整机只需对聚焦偏置加以调整，从而简化了调试工作，提高了可靠性。数字信号处理（DSP）采用CXD2500，该电路在误码纠正方面：C1为2倍校正，C2为4倍校正，所以误码纠正能力比较强。由于VCD机播放的是图像信号，与以往的CD机相比，同样的误码在播音乐时听不出来，而在播图像时就会出现停顿或出现马赛克（彩色方块），所以VCD机对误码校正的要求比较高。采用CXD2500可使纠错能力提高，对质量较差的VCD碟片，有较好的适应能力。MPEG解压缩电路采用C－CUBE公司CL480，该电路包括了CD－ROM解码，A／V数据分离，视频解码、音频解码等多种功能，集成度高，性能优越，是当前MPEG解码的首选电路。由CL480解出的视频数字信号经视频D／A转换、RGB编码后成为标准视频信号输出，音频数字信号经音频D／A转换、音频放大后，送到卡拉OK处理部分与话筒输入混响处理后的信号相混合放大，再送到音频输出端口。

话筒混响处理采用BA5096数字混响电路，该电路频响宽，噪声小，混响效果较为理想。卡拉OK变调采用控制DSP电路CXD2500进行数字处理，键控可达±16级，每级变化1％，并可在荧光显示器上显示该方案，不带来附加失真，简单实用。整机伺服、解码功能显示等采用一块CPU控制，提高了功效，并可减少数字信号之间的干扰，对提高画面清晰度和进行声场控制有明显效果。

整机的操作功能，除与一般的CD操作功能相同之外，还增加了时间搜索功能，在看电影节目时，可根据需要输入所需开始播放的段落时间，从该段落开始播放，因而使用极为方便。另外音频切换功能可选择立体声、两声道均输出L、两声道均输出R方式。本机卡拉OK功能为双话筒输入、数字混响处理，键控变调，卡拉OK消歌声及双语音选择。本机图像清晰稳定，色彩鲜艳，没有任何干扰杂波，音质柔和明亮，对电影的表现力挥洒自如，实为家庭影院的优良信源。
