宽屏幕电视机是90年代初出现的一种新型彩电，它是现行电视制式向HDTV转换的过渡产品。日本厂家迅速向市场推出了这种新产品，在本国市场取得了良好的销售实绩，预计1995年其产量将占彩电总产量的50％，到2000年将提高到83％。从1994年上半年起，已有日本东芝、夏普、JVC及西欧的PHILIPS等大厂家的产品进入中国市场，国内亦有福建日立电视机有限公司首次自行开发成功16：9宽屏幕彩电的多功能机心，其代表机型为HFW-3298（32英寸），已于1995年下半年面市。
对人眼视觉的研究结果表明，16：9是最佳的屏幕宽高比，它已确定为未来HDTV的统一屏幕标准。现在宽屏幕彩电是将现行的4：3画面的电视画面进行适当的处理后全屏重现在16：9的宽屏幕上。它比起传统的彩电具有更加逼真的临场感，可提高观众的投入感。当然，宽屏幕彩电并不仅仅是屏幕宽高比的简单变动，而是更多新电路、新技术、新功能的引入，使画质、音质普遍改善和功能增强。
本文以福日HFW－3298机型为例简要介绍宽屏幕彩电的功能特点，以及宽屏幕彩电的一些特殊电路和新技术应用。
功能特点

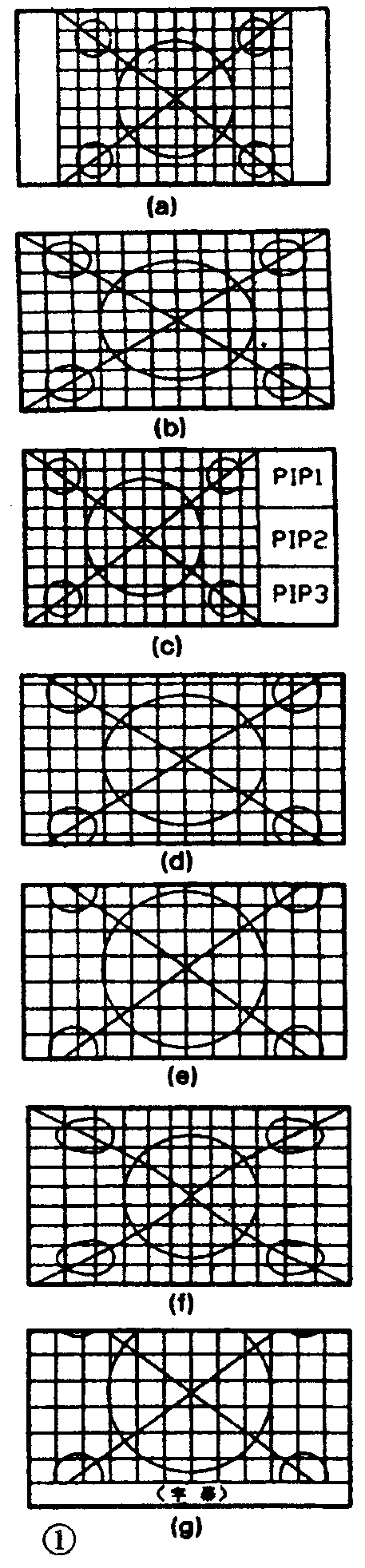

宽屏幕彩电的宽高比与现行4：3彩电不同，如果不在电路上改变显示方式，用宽屏幕彩电直接观看现行电视节目，图像将呈水平方向扩展变形。由于目前大量的视像软件仍然是4：3规格，因此，宽屏幕彩电必须尽可能具有不失真重视宽屏幕软件和普通4：3节目的兼容性，要求提供多种显示模式变换功能，图1示出4：3电视图像在宽屏幕彩电上各种显示模式。
（1）全景（FULL）模式
亦称16：9模式。该模式不失真重显16：9宽屏幕软件，而对普通的4：3图像，则是水平方向线性拉伸（133％）使其满屏，虽然会产生一定的失真（变胖），但不会丢失图像信息，如图1（b）所示。图1（a）为普通4：3模式。
（2）普通（NORMAL）模式
亦称4：3模式。此模式为普通4：3节目的不失真显示模式，屏幕两边留下两条黑带，也可以使4：3的图像集中到一边，屏幕余下部分作为画外画（POP）显示或游戏图形显示，如图1（c）所示。
（3）电影（CINEMA）模式
这种模式的目的是对应现行广播的宽屏幕电影软件，水平方向扩展到16：9宽度，而垂直方向作少量放大，正好切去宽屏幕电影节目的上下黑带。本模式的优点是图像满屏、失真小。由于宽屏幕电影的宽高比并不尽是16：9，因此对应提供的电影模式可有多种规格，如图1（d）所示。
（4）变焦（ZOOM）模式
亦称放大模式。该模式是将图像在水平和垂直方向进行不失真放大使其满屏，最适用于还原16：9宽屏幕软件。但在观看4：3图像时，上下一部分（超出16：9的部分）图像内容被切除，垂直重显率变低，如图1（e）所示。
（5）PANORAMA模式
此模式是将4：3画面水平扩展后，全屏再现于16：9宽屏幕上，与全景模式不同的是，其扩展是非线性放大，画面的中央部分基本不失真重现，而左右部分向两边逐渐拉伸，扩张比例渐次增大。既保持了主要内容的真实性，又具有宽屏幕的临场感，如图1（f）所示。
（6）字幕（TITLE）模式
此模式对应的是在屏幕下部具有字幕的宽屏幕电影节目，如图1（g）所示。

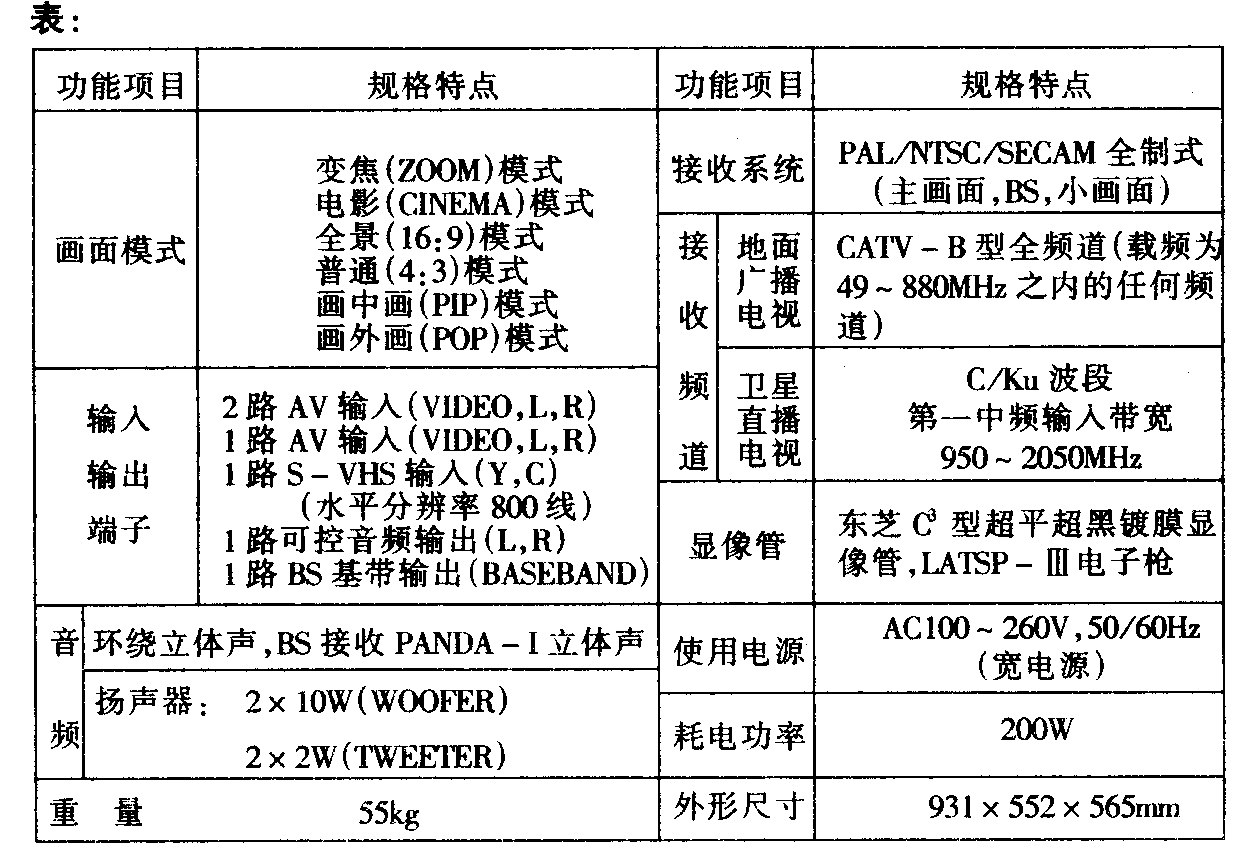

除了特有的图像模式变换外，宽屏幕彩电比起普通彩电具有更加完善的功能，该机具有内藏卫星接收、全制式国际线路、数字画质改善、内藏电子游戏、画中画、画外画等功能。HFW-3298机主要技术规格如附表所示。
特殊电路

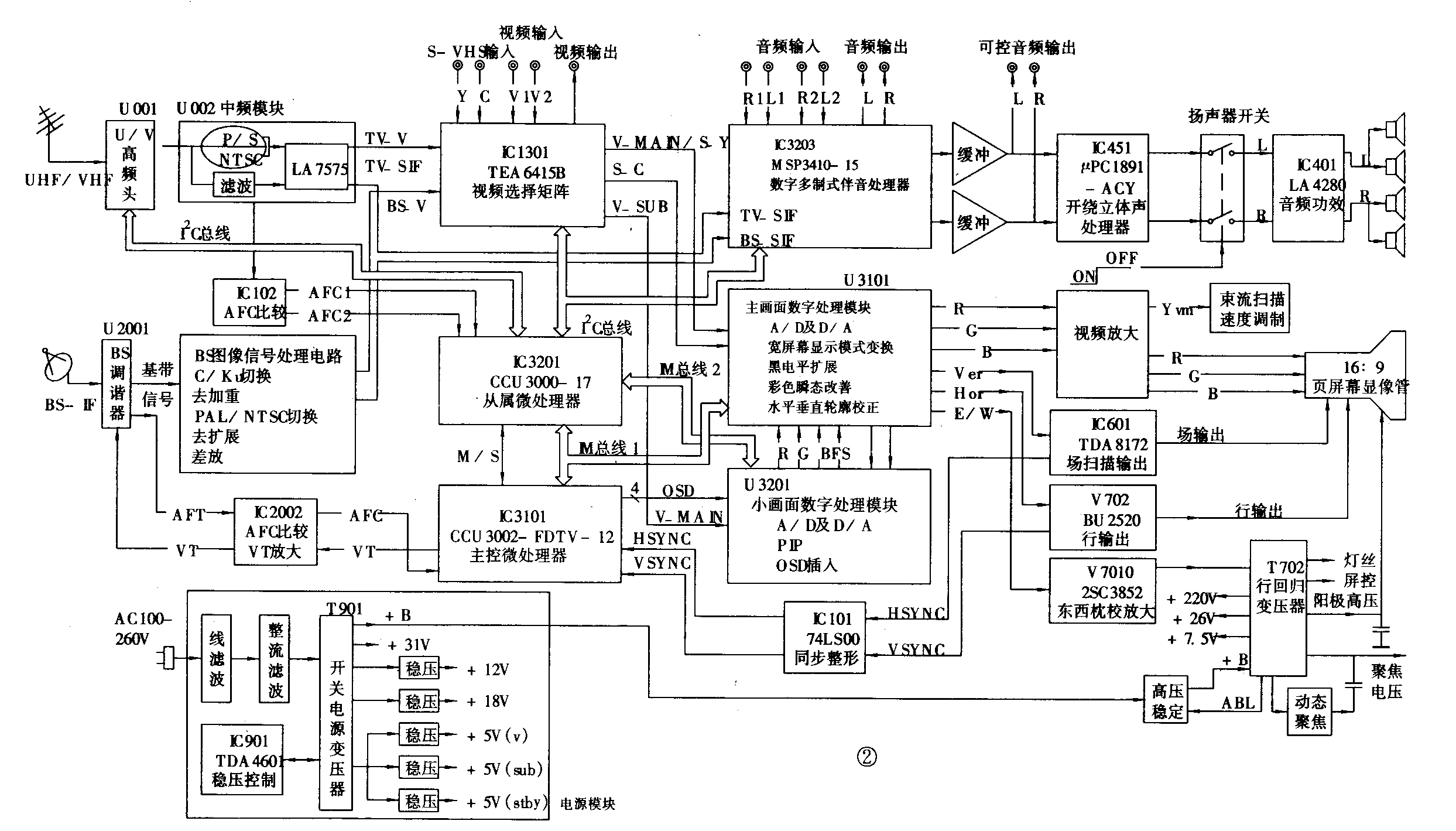

图2是HFW-3298整机电路框图，包括以下几个主要的功能块：
（1）双8位微处理器中央控制单元；
（2）UHF／VHF电视接收解调电路；
（3）内藏卫星电视接收处理电路；
（4）视频信号源选择矩阵；
（5）主画面数字图像信号处理电路；
（6）小画面数字图像信号处理电路；
（7）多制式伴音信号处理系统；
（8）视放及速调电路；
（9）开关电源模块；
（10）行、场扫描电路及东西枕形失真按正电路、高压稳定电路和动态聚焦电路。
为实现复杂而丰富的功能，共使用32片集成电路，整机的信号处理和功能控制均是在IM总线、I\(^{2}\)C总线的控制下完成的。 （未完持续） (张石夫 徐国城)
