在电视机屏幕的画面（主图像）中，同时显示出缩小的副画面图像，这就是画中画电视机。
下面简单介绍画中画电视机的原理、功能和用途，供无线电爱好者参考。
结构与原理

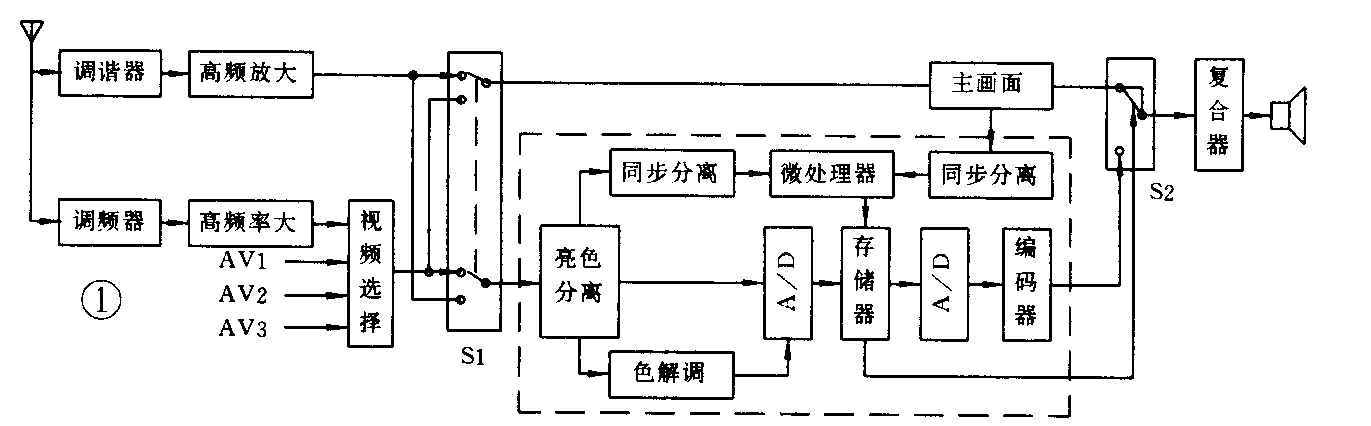

图1是画中画电视机的一种结构框图。
电视画面的信号资源有两种：一种是电视广播的高频信号，另一种是由录像机、摄像机或其它形式的视频信号。图像信号通过模拟开关S\(_{1}\)进行主、副画面的切换选择。经过主、副图像处理电路的信号，由S2选择，然后进行混合，提供给显像管。S\(_{2}\)是主、副画面选择开关，当选择主画面时，与普通彩色电视机功能相同；当选择副画面时，主、副图像信号同时送入混合器，显示屏上是画中画电视图像。
画中画的主画面图像处理电路与通常彩电相同，副画面图像处理电路包括信号处理、存储电路、功能控制等几部分。副画面信号经亮度、色度分离和色度解调之后输出给A／D变换器，数字化后的图像信号写入存储器。把存储器的数字量按指令读出，经D／A变换，还原成模拟的电视图像信号。
数字技术是画中画电视的基础。存储电路是副画面图像处理的重要部件。画面的大小，压缩，插入方式，形态以及多少都与存储器有关。存储器的写入、读出是由控制电路的专用微处理器指令的。例如，选择静止画面时，只有指令存储器“只读不写”，输出的总是同一帧图像信号。副画面位置移动，是通过调节主画面同步信号与存储器读出时间差来实现的。如存储器容量大，可以存入多帧副画面，屏幕可以显示多画面图像。
画中画的控制电路不仅提供内部控制指令，而且提供外部功能操作键的控制。
功能与特点
目前，商品化的画中画电视机，除了保留普通彩电的功能外，增加了如下功能和特点：
1．画面内容选择

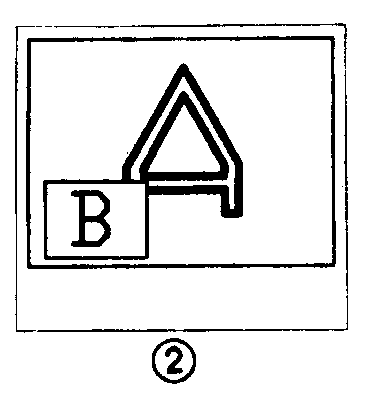

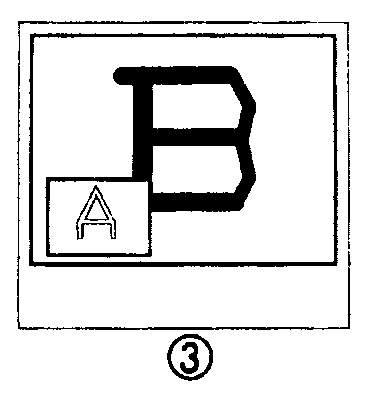

当不选择副画面时，它具有普通彩电的各项功能；当选择副画面时，如图2，荧屏显示出主副节目内容。副画面信号资源可以任选，可以是另一套电视广播，也可以是其它视频图像。图像的主、副内容，可以切换，如图3所示。
2．画面大小选择

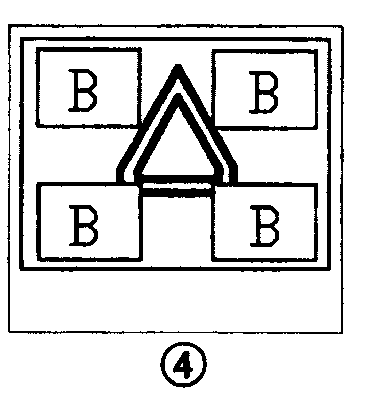

副画面大小可以选择，画面位置可以移动。常见副画面规格是主画面的1／9，1／21，1／12等，副画面位置通常设定在屏幕的左、右侧的上、下角，共4种，如图4所示。
3．画面图像形态选择
图像形态通常是动态电视图像，副画面的图像可以选择静止。
4．多画面选择
图5是一种多画面的画中画电视机。图5（a）是4个副画面的电视机，图5（b）是16画面的电视机，多个副画面的电视机，其副画面大小、位置和显示画面的个数都可以进行调整和设定，其图像的形态也可以分别进行选择。
副画面的各种功能和特点，可以通过电视机的操作键，或使用遥控器的按键，操作简单而灵活。（少江）
