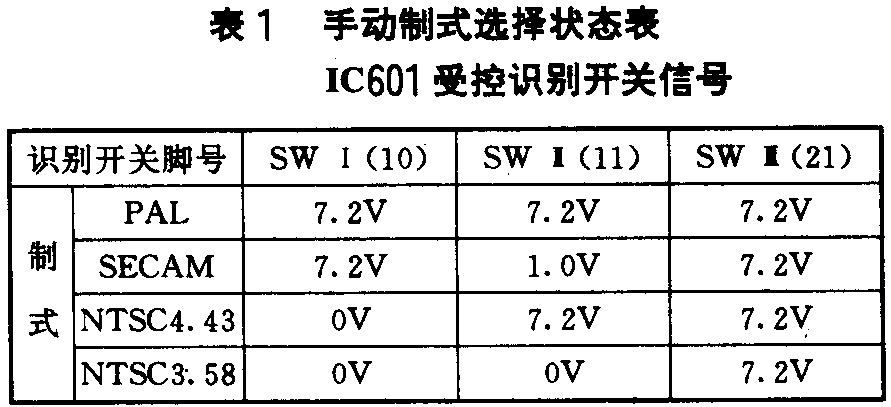

乐声TC－AV33C、TC－AV29C、TC－AV26C、M25C、2687等型号的大屏幕彩电均采用M15M机心，该机心电视机可以自动或手动选择彩色制式，手动选择伴音中频。有关电路如图1所示。在自动选择彩色制式工作方式下，由IC601（TA8653N）对色度信号进行自动识别，经10、11、21脚送出代表当前制式的识别信号经Q1121、Q1123、Q1125到中央微处理器IC1101（BM5069）17、18、19脚提供字符显示；在手动识别彩色制式工作方式下，由中央微处理器对键扫描矩阵解码后，将当前需解码的彩色制式指令经逻辑开关IC1105（MN4066B）送到IC601的10、11、21脚，根据指令对当前相应彩色制式进行解码。表1、表2分别是手动和自动彩色制式选择工作方式下的状态表。

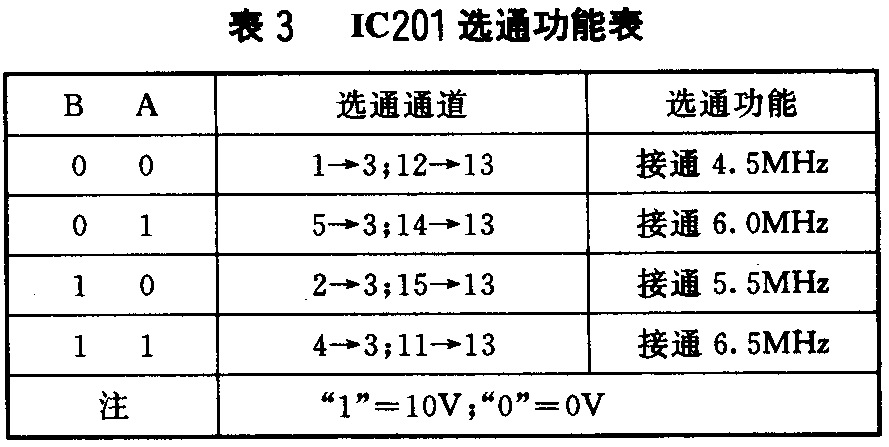

M15M机心可通过键控盒中SYSTEMⅡ键连续选择4.5MHz、5.5MHz、6.0MHz和6.5MHz四种伴音中频。在这四种不同的第二伴音中频方式下，中央 微处理器对键入信号解码后经7、8脚将相应数据送到伴音中频选择器IC201（MN4052B）的9、10脚以分别接通不同的滤波器，实现伴音中频选择。9、10脚数据与选通通道的关系见表3。因此，这种手动选择方式使得每一种彩色制式均有四种伴音中频可供选择。
实际上，为了减小第二伴音中频与色度副载波的差拍对亮度信号的干扰，M15M机心的4.5MHz第二伴音中频仅供射频NTSC3.58MHz所选用。因此在电路设计上由中央微处理器向IC201发出00指令，分别接通1→3和12→13通道。这一指令可同时起到三方面的作用：①、1→3通道接通，4.5MHz伴音中频滤波器X202接入电路，经3脚送回到伴音中频放大器；② 由12→13通道的低电平关闭视频中频滤波选择器Q108，使由L132等元件构成的选频网络接入电路调整视频带宽；③、Q108输出的高电平关闭Q106，开通Q104，4.5MHz陷波器X105接入电路对4.5MHz第二伴音中频吸收。而对其它彩色制式与伴音中频组合，Q108均输出低电平，Q106开通，Q104关闭，一方面将 X102、X103、X104接入电路，对相应第二伴音中频吸收，另一方面将X105短路，4.5MHz附近信号直通。这部分电路如图2所示。
当M15M机心出现彩色故障时，维修的主要精力往往放在彩色解码IC601及有关外围元件上而忽视了伴音中频选择器的影响，导致错走许多弯路。从以上对伴音中频选择器的分析可以看到，仅当经高频调谐器接收NTSC3.58MHz电视信号时才能选择4.5MHz第二伴音中频，所以由中央微处理器送出的指令控制IC201的通道切换，又通过Q108、Q106和Q104具体执行对相应伴音中频点的吸收。我国现行的彩色制式为PAL4.43MHz，第二伴音中颇为6.5MHz，也就是说在正常接收时Q104只能截止，Q106只能导通。如果在接收PAL4.43时Q108集电极不是低电平，Q104将错误导通，Q106也将错误截止，4.5MHz陷波器X105接入电路，考虑到X105的带宽为±0.5MHz左右，这样就会使包括4.43MHz色副载波在内的大部分色度信号落入X105的通频带而被吸收，即使解码电路工作正常，也不会有正常的彩色重现。因此，在维修彩色故障时对伴音中频选择器进行检查是非常必要的。

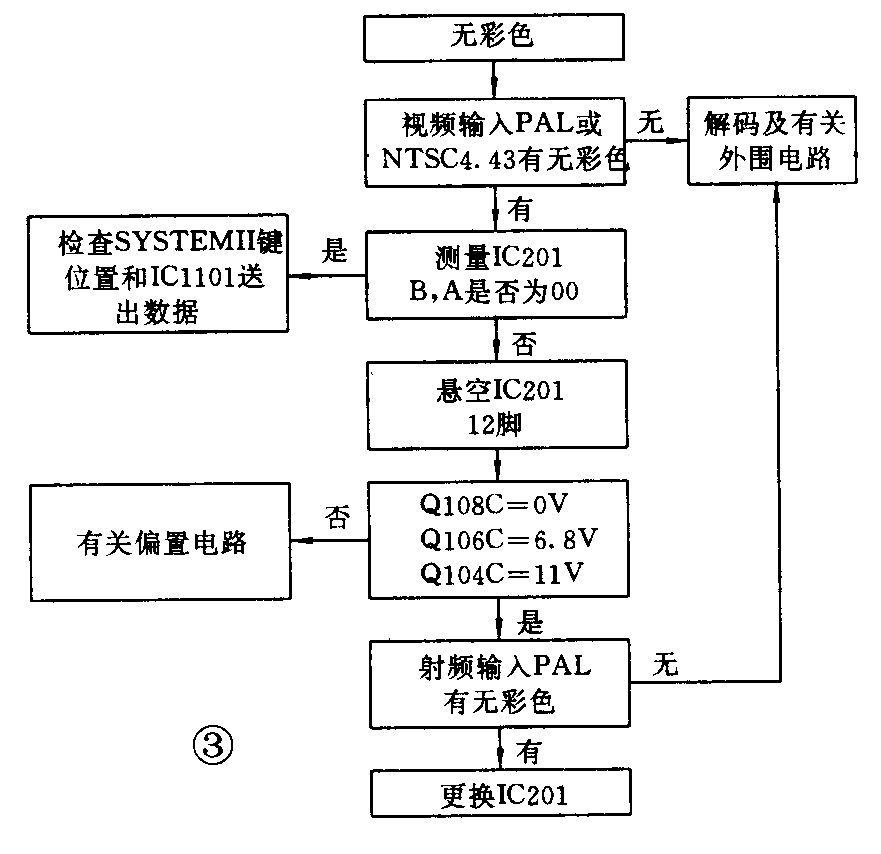

因国内很难找到NTSC3.58MHz射频节目源，在检查时可利用现有的PAL4.4MHz电视广播信号或用录像机、影碟机的视频输出信号，直接输入到电视机的视频输入端子，以确认故障是否出在解码电路。若视频输入时仍无彩色，则故障出在解码电路，否则就应检查伴音制式选择器。至于彩色解码电路故障的检修在很多刊物上都有讨论，这里不再赘述。图3是检查流程。
维修实例：一台TC－M25C彩电出现彩色故障，刚开机时有彩色，一段时间后彩色时有时无，半小时左右彩色全无，关机冷却再开机重复故障过程。待故障恢复后分别自动和手动选择彩色制式，测量IC601制式识别开关第10、11、21脚电压，在自动PAL4.43方式下电压分别为7.1V、0V和7.1V，全屏无彩色，在手动PAL4.43方式下电压均为7.1V，字符有彩色，图像无彩色，根据识别开关状态表判断为自动识别不正确。测量16脚（ACC滤波）和22脚（PAL识别）电压均偏离正常值较远，检查外围元件无故障。用示波器观察20脚色度信号幅度很小，难以准确判断。经视频输入端输入PAL4.43信号，无论是手动还是自动选择均能正常重现彩色图像，因此故障不在解码电路。再用示波器分别观察比较视频和射频输入信号时的20脚波形，发现视频输入时的色度信号和色同步脉冲十分清晰，而射频输入时的色度信号和色同步脉冲模糊，幅度也小很多。跟踪信号流程检查发现在经高频调谐器输入信号时，Q108基极电压为1V左右，集电极电压为2.3V左右且很不稳定，与正确数据不符，导致Q104、Q106均工作在似通非通状态。测量IC201数据输入端9、10脚电压均为10V左右，与状态表相符，这说明中央微处理器向IC201发出6.5MHz伴音指令是正确的。测12脚电压为不稳定1V左右，与图纸不符，证明IC201内部不良。更换IC201后彩色恢复正常，故障排除。（俞庆生）
