大功率扩音机的供电，传统方法采用铁芯变压器降压，经整流滤波后获得。对于发烧级音响电源，要求有足够大的功率容量，低的动态内阻，小的动态纹波和较高的变换效率等。音响界早期推崇的“环牛”加“大水塘”就是一个例子。然而，随着科技发展和进步，现代的发烧友在制作新一代音响时，已开始采用性能更好的AC／DC电子式开关电源（简称电子电源，下同）来取代传统电源了。
电子电源以其优异的低内阻、高效率、小体积和轻重量诸多优点，早已被应用在高档家用电器中，如家庭影院、彩电、摄录像机等。电子电源早在国外音响发烧界得到应用，在我国之所以迟迟未被音响发烧友采用，主要因素是这种电源结构复杂，价格十分昂贵，如今这种适合音响使用的新型电源，已发展到与传统电源价位相当的地步，很适合发烧友自制与摩机。
这种电源通常由一屏蔽盒组成，与环牛、大水塘相比，重量只有1／10，被国外发烧界俗称为“迷您盒电站”，该产品一面市，便受到音响发烧友的青睐，很快流行起来。

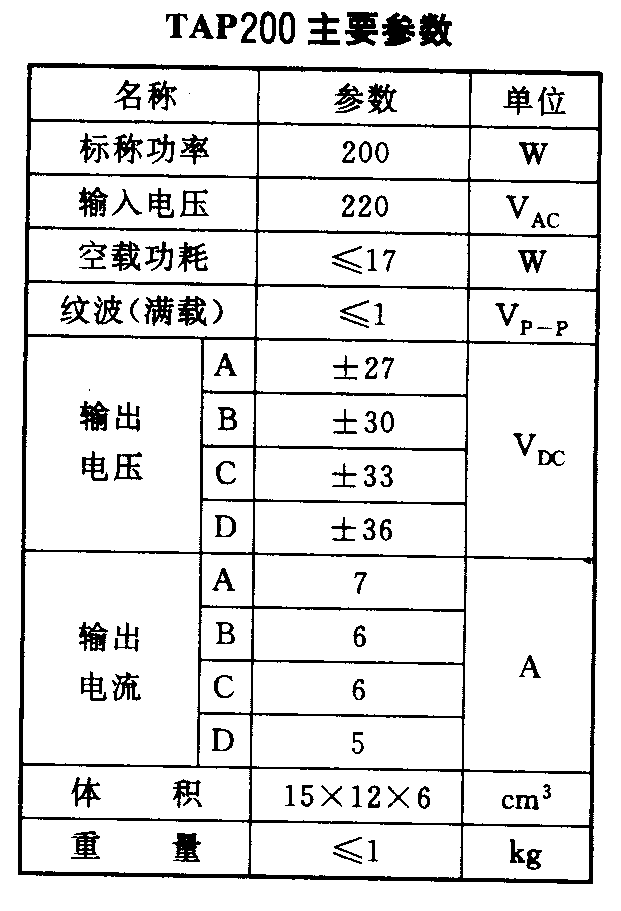

音响用的电子电源，实际上是一台大功率的AC－DC或DC－DC开关式电压变换器。通常按使用要求分为胆机、晶体管机和蓄电池音响电源三种。前两种电子电源均使用220V市电直接供电，输入与输出为隔离式，而蓄电池音响电源则使用12V蓄电池供电。胆机电源输出两组高压直流源，一组栅负压源和两组灯丝电源。晶体管机和蓄电池音响电源输出对称正负电源，电压范围在±30～50V分为多个档次，标称功率在200～600W之间也分多种规格，附表列出其中TAP200C型参数供参考。
为使现代发烧友了解这种新型电子音响电源，本文以TAP系列音响电子电源为例，对其电路结构作一解剖，供发烧友参考。
一、电路原理

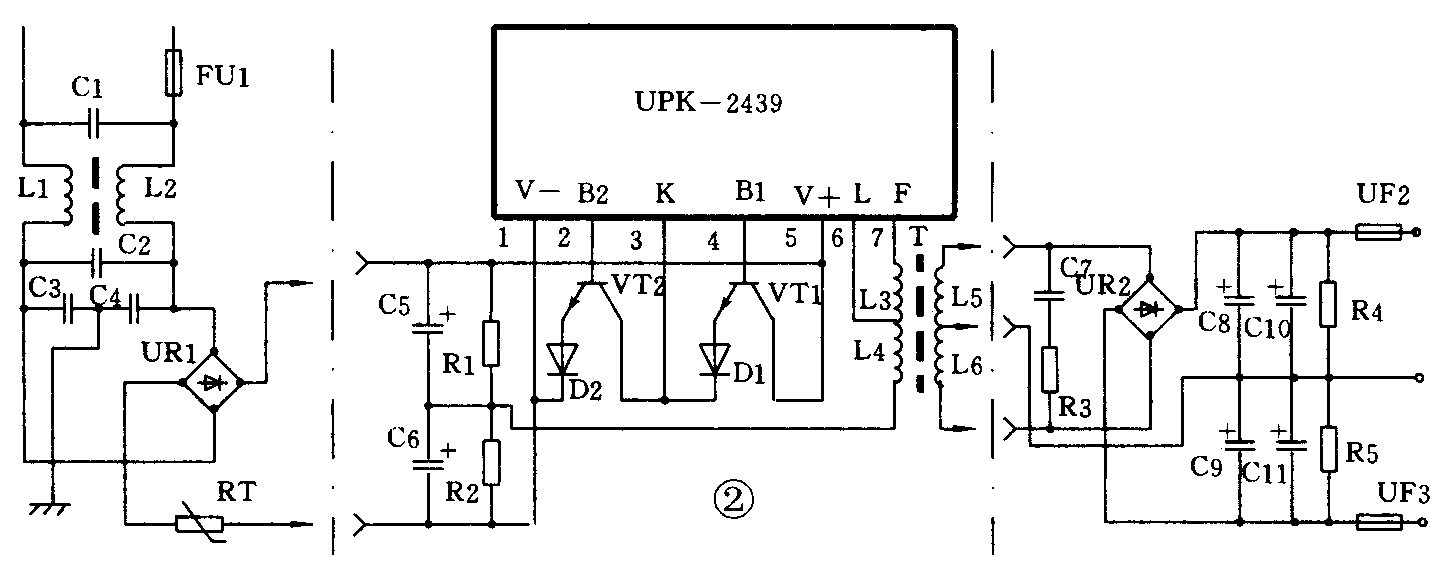

图1为发烧友最通用的TAP200C型200W±33V输出的电子电源外形结构展开图，内部电路由市电整流、开关变换、输出整流滤波三部分组成，电路原理见图2，以下分别介绍：
1．市电整流：图2左边电路为一抗干扰桥式整流电路。220V市电在进入电路前，先经过由L1、L2，C1—C4组成的滤波网络，滤除可能产生的高频噪波干扰。RT为大功率NTC软启动元件，它可有效限制冷态开机时的电流冲击。
2．开关变换：图2中段为高速开关变换电路，也是电子电源的心脏，它实际上是一个DC／AC变换器，以推动模块UPK2439为核心构成。采用UPK2439推动电路，不仅使变换电路的可靠性和稳定性得到保证，而且使外围电路大为简化。

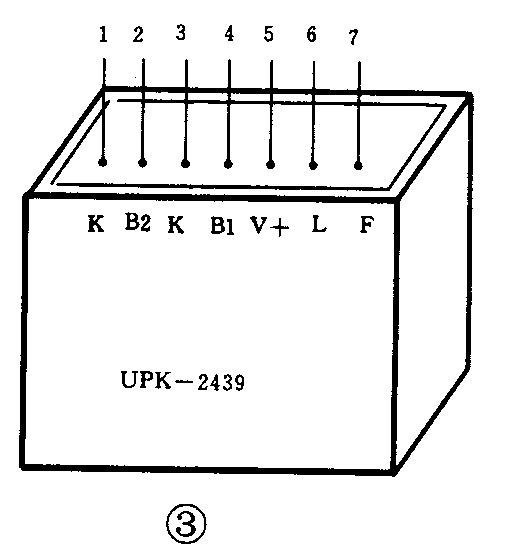

UPK2439外型引脚见图3，其①、⑤脚为高压直流输入端，②、④脚为推动输出端，可直接推动高速功率开关管，⑥、⑦脚接高频隔离变压器，其中L3为检测绕组，L4为主绕组，L5为输出绕组。改变L5匝数可改变次级输出电压，换用不同功率开关管和隔离变压器，可改变电源输出功率。
3．低压整流滤波：见图2右边，由隔离变压器T耦合至次级的对称方波功率讯号，由C7、R3高通网络吸收滤除掉可能产生的开关谐波干扰，再由大电流快恢复二极管组成全桥整流，经C8—11滤波后，输出正负对称双电源。
二、特点分析
1．纹波小：电子电源采用方波工作，其次级输出经整流反相后已经是平顶无峰的直流电，所加的输出滤波电容实际上在这里仅作音频动态储能，其纹波特别小。
2．内阻低：由于方波平均值较正弦波平均值能量大，负载能力较强。在同等滤波电容和负载下，其动态负载性能、功率余量和动态内阻都较传统电源有所提高。
3．效率高：电子电源的主要损耗为功率管的开关损耗。对于方波，开关管绝大部分时间处于饱和与截止状态之间，自身的空载损耗很小，因而有出色的变换效率。
4．无50Hz交流声和噪声干扰：传统电源如布线或屏蔽不良，容易引起令发烧友讨厌的市电交流声。而电子电源的工作点为50kHz，对市电频率有着很好的隔离性，因此无50Hz交流噪音。虽然50kHz的高次谐波在近距离会给中波段调幅讯号带来一些干扰，但这种电源对发烧友的音频讯号以及FM调频立体声电台、电视台讯号源，因频率特性相差甚远，其干扰无法形成。
三、注意事项
1．电子电源需安装在机内通风位置，以利散热。对功率大于200W的电子电源，建议采用仪表风扇风冷散热。
2．电源内部设有软启动元件，关机后须在1分钟后再开机，避免开机大电流冲击。
3．换用盒内保险管时，应选用相同规格，切勿用铜丝代替。
4．电源线应使用三芯电缆，以便使机壳接地。
5．音响电子电源的输入电压设计为220V±10％，已满足使用要求，若市电长期过低或过高，建议先调压后再输入。（蔡凡弟）
