LED大屏幕显示具有显示文字清晰，图像画面色彩丰富，结构平面化等优点。广泛应用于机场、车站、展览馆和体育场馆等场所的信息显示。
目前我国LED显示屏上用的驱动电路是由CMOS集成电路与分立双极器件组合而成。这种形式的驱动电路存在着焊点多、工艺复杂，成本高，可靠性低等问题。
我们从社会需要出发，自行设计了LED大屏幕显示驱动专用集成电路SE9401。该电路由一个8位串并行移位寄存器、8位D型数据锁存器和显示驱动3个主要部分构成。移位寄存器接收串行输入数据，并提供送往8位锁存器的并行数据。8位移位寄存器和锁存器有一个异步复位端。该电路集数据的串并行转换、锁存和功率输出于一体，采用双极和CMOS兼容技术研制而成，具有输入阻抗高、静态功耗低、工作频率高、输出电流大和输出电压高等显著特点。

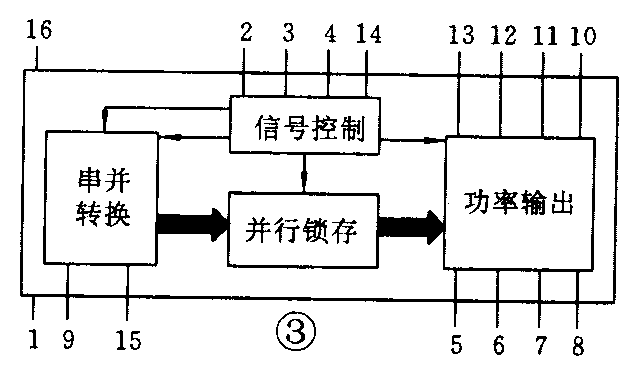

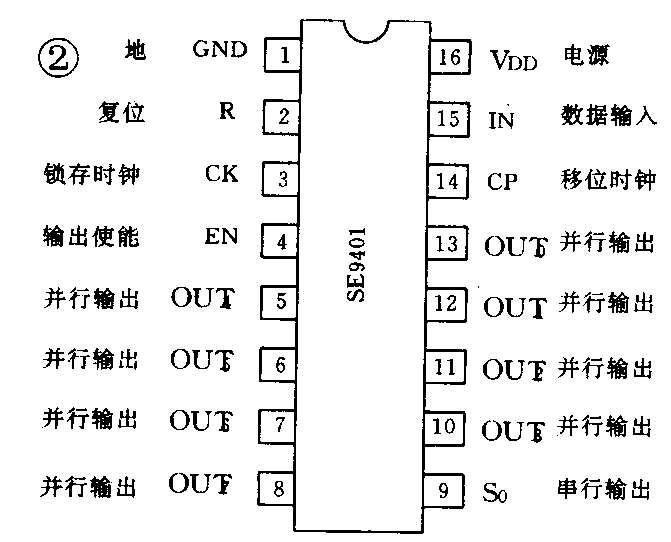

该电路采用带散热片的DIP16条腿塑料封装形式，外形见图1。管脚排列如图2所示。电路和功能框图如图3所示。

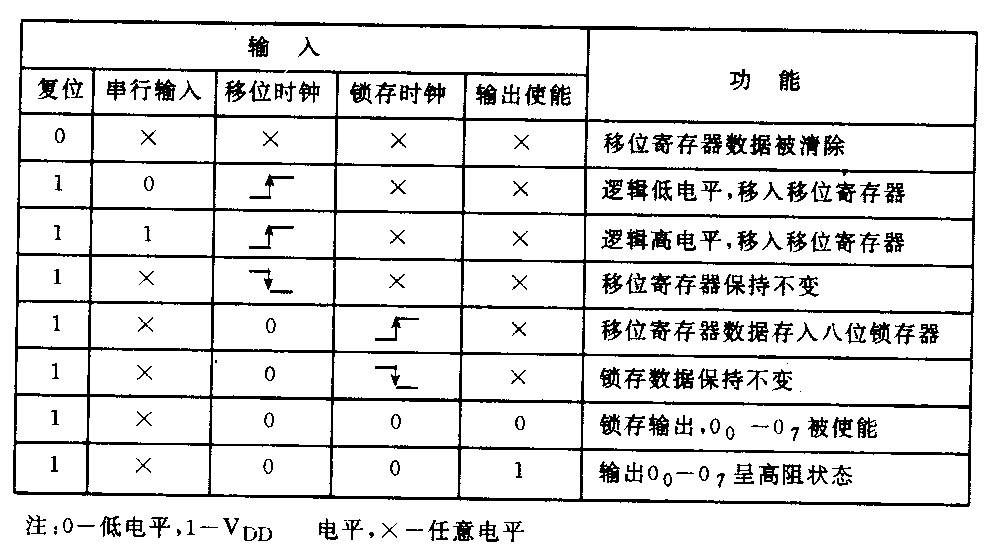

数据从串行输入端输入，在移位时钟CP由低电平变为高电平时，数据被移入到8位移位寄存器中；当锁存时钟电平CK由低变高时，移位寄存器的数据被锁存。而当输出使能端为低电平时，锁存在锁存器内的数据经功率输出级输出。当使能端为高电平时，输出级的功率管截止。串行输出是第8级移位寄存器的输出端，它不受使能输出端控制的影响。同时当清除端R为低电平时，移位寄存器部分被复位，而8位锁存器不受其影响。电路功能如附表所示。
并行输出功率大是本电路最显著的主要特点之一。输出级采用双极型达林顿形式的OC门结构，每路输出最大电流达200mA。最大耗散功率可达1.5W。在无需外加输出晶体管的情况下，本电路完全能满足室外屏高亮度LED显示的驱动要求。而且使用灵活，输出电压可高达15V，易于LED的并、串联使用。并且可使焊点减少，可靠性提高。由于该电路的最高工作频率f\(_{max}\)≥20MHz，所以特别适用于视频显示领域的LED驱动。（该电路是东南大学无锡分校研制的。电话：0510－6767693）。（谢世健 赵文遐）
