单色VGA显示器可以运行VGA图形程序并兼容CGA、EGA 等多种显示模式。因其价格低，耗 电省，且对眼睛刺激小，非常适合家庭及一般用途。
但当前常见的1490型14英寸直角平面VGA单显，其模拟视频输入信号（从15芯D型插头的2脚引来），对应于VGA卡的红（R）、绿（G）、蓝（B）三基色信号中的G信号，R及B均未用，这就使屏幕显示的图像灰度仅与G信号有关而和R、B无关。当运行带有R、B彩色分量的程序时会出现灰度分辨不出的问题。例如常见的金山CCDOS5.1当用ctlr＋F10键调出屏幕主菜单时，红色光标无法在黑色背景上显示出不同的灰度，用QAPLUS测试色纯度在EGA图形模式，只能看到4级灰度条带，原因是红、蓝及紫、黑的灰度都是相同的，这就给运行具有彩色光标或窗口的程序带来不便。
根据亮度Y和RGB的关系（Y=0.30R＋0.59G＋0.11B），只有把RGB信号按上述比例混合，才能得到正确的亮度信号。要实现这一关系，严格说要用模拟加法器电路。但对于成品显示器来说，不仅需增加宽带视放电路，正负电源等，而且处理不当还可能出现频率特性不良等种种问题。笔者经过试验，采用电阻无源网络混合RGB信号的方法，效果较好。

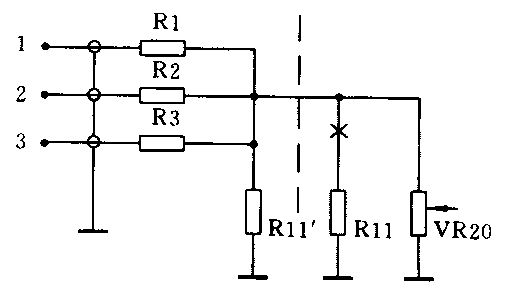

原理见附图。其中虚线右侧为该型单显的视频信号输入部分。它们均位于显像管尾板上。电阻R1、R2、R3为新增电阻。R11原为120Ω电阻，现需更换。由叠加原理可知，正确地选配R1、R2、R3，可 在VR上得到按一定比例混合的Y信号。如果仍使R、G、B分量在VR上的幅度之比为 0． 30： 0． 59：0.11，可能Y值小于1，只要Y不是过分小，则可通过调节显示器的对比度（通常均不会开至最大位置）来使Y幅度提升达到合适的显示效果。
计算的 R1、R2、 R3及 R11的值如下：
当 VR=500Ω时， R1=86Ω,R2=43.7Ω，R3=233.6Ω，R11=436.3Ω。
RGB在VR上的比值近似为0.30：0.9：0.11。Y值为0.9。亮度（灰度）比理想情况下降了0.1。
具体实施方法是，在一块3平方厘米见方的小电路板上，装好R1、R2、R3及R11，（尾板上原有R11断开），因以上电阻均为非序列值，可用100Ω小型精密可调电阻和固定电阻串联而成，用数字万用表等仪器尽可能把它们调到计算值。
打开显示器后盖，把新增的电路板装在尾板侧面，在VR20下方四芯接插器上找出和VR20上端相连的视频输入信号线，把它从接插器上焊下，接到R2的前端。顺着这根线找到显示器信号电缆的接头处，找出和15芯D型插头1脚和3脚相连的芯线R线及B线。用2根细视频同轴电缆（电视机内用的）把它们延伸到新增小电路板，分别与 R1及R3对应相接，接好地线、屏蔽层，电阻公共点接到VR20上端。
检查无误后，即可盖上后盖，接上信号电缆和电源，打开微机，调整对比度和亮度，试运行一个带光标的软件（如 PCTOOLS5.0或CCDOS5.1）立即可见清晰的与背景不同的光标，运行上述QAPLUS测试，可见对应于彩条的灰度条数大大增加，然而清晰度不受影响，这一点用肉眼观察运行DRDOS6.0等窗口软件中的小字符就可判断。
笔者自用的单色 VGA（适配卡为为9000C）经上述处理，运行已半年多，效果令人满意。（卫小鲁）
