爱华990组合音响故障检修

🏠 首页 《无线电》杂志 1995年 🔗 第11期 🔗 第25页 分类:晶体管电路讲座 🔗 徐曙 🔗

一台AIWA990微型组合音响使用三个多月出现故障。现象为 TAPE、CD、AUX功能正常,唯独调谐部分AM、FM均无声。仅当音量旋至最大时,有极小的AM波段电台声,FM波段完全无声,立体声指示灯不亮,但荧光显示屏有自动和手动搜台指示,且能锁定。

因未发现AIWA990音响的原理图,决定开机检查。AIWA990音响内部为两块大板结构,前板包括控制、操作、显示功能,左侧板包括调谐、磁头放大、功能转换、功放、电源电路。从天线输入端开始检察有关电路,调谐器主要由IC741( LA1265S)、 IC720( LM7001)、IC721(KIA6043)三块集成电路和有关分立元件组成。其中LA1265S为调幅调频中放电路,LM7001为电子合成调谐电路,KIA6043为单列直插9脚集成电路,未查到其应用资料。

表1 KIA6043数据

脚号 1 2 3 4 5 6 7 8 9

FM(V) 3.2 7.3 9.2 8.6 0 9.2 8.2 3.2 3.2

AM(V) 3.2 7.3 9.2 7.3 0 9.2 9.2 3.2 3.2

红笔(k) 6.5 6.4 1.1 6 0 2.9 6.3 3.2 3.2

黑笔(k) 8 8.9 1.1 8.5 0 2.9 8.3 3.2 3.2

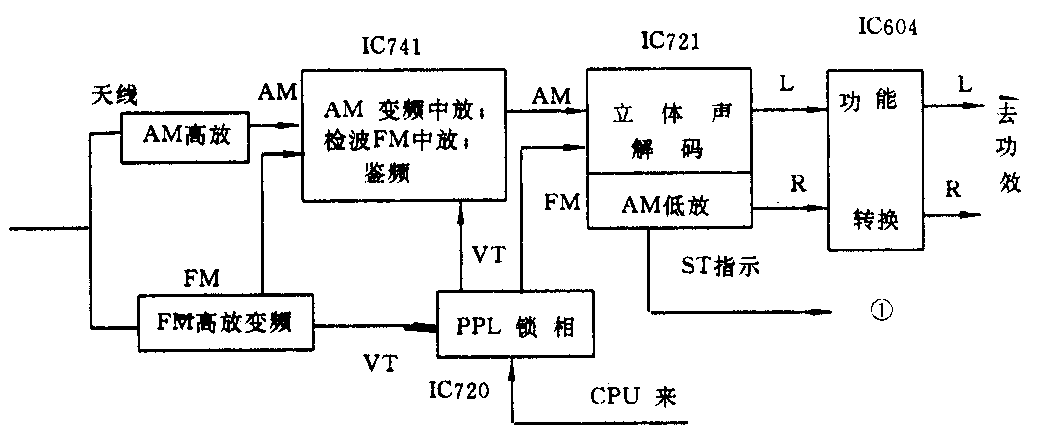

根据左板元件排列分析,画出调谐部分原理框图如图1所示:

图1
图1 🔍原图 (1051×438)

其中AM高放和FM高放、变频部分由分立元件构成,调谐电压合成由LM7001在CPU的作用下完成。

从故障现象分析,调谐器能选台、锁定,且能收到极弱的AM电台信号,说明从AM、FM高放到AM中放应无故障,LA1265S和LM7001应正常。故障部位应在LA1265S的AM、FM信号输出端至BU4052B(四选一功能切换集成电路)输出端之间。

表 2 LM7001数据

脚号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

FM(V) 0 2.8 0 3.9 3.9 0 1 0.8 0 0 0.8 5.8 5.8 0 0.8 0

AM(V) 0 2.8 0 3.9 3.9 0 1 0.8 5.1 0 0 5.8 5.8 0 0.8 0

黑笔(k) 4.2 500 5.4 7 7 ∞∞ 19 ∞∞ 60 500 500 0.8 0.8 ∞ 9.5 0

红笔(k) 4.2 12 4.9 6.3 6.3 8.5 6.8 8.5 65 12 11 0.7 0.7 7 7 0

图2
图2 🔍原图 (1170×850)

故障检测:信号流程为AM音频信号从IC741(LA1265S)10脚经C741至IC721(KIA6043)脚,FM音频信号从 IC741(LA1265S) 12脚由 C753经 Q741、C754至 IC721(KIA6043)1脚,再从 IC721的8、9脚输出。L、R声道音频信号分别经Q775、Q776、C721、C722、L701、L702至IC604的4、11脚,经控制选择由IC604的3、13脚输出至功放。用干扰法沿信号传递流程,由后向前注入感应信号、注入点分别为IC604的3、13、4、11脚、C701、C702、C721、C722至Q775、Q776的集电极,音箱都有交流感应声,但在Q775、Q776的基极无反应。用万用表检测IC721的8、9脚电压为零,Q775、Q776未损坏,至此初步判定IC721为主要故障点。

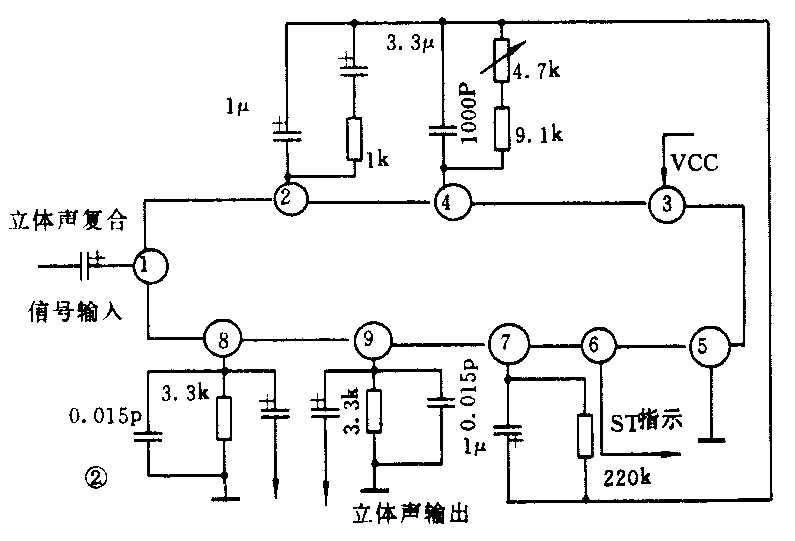

遍查有关书籍找不到KIA6043的应用资料,只能从外围电路分析其应用功能。KIA6043的外围电路如图2所示:此电路与TA7343AP的外围电路完全一致,信号流程也完全一致,由此估计KIA6043的功能和TA7343AP相同,为一立体声解码电路。试购TA7343AP代换,调谐器功能恢复正常,选择性、灵敏度、分离度等性能指标与新机无异,至此修理完毕。

图3
图3 🔍原图 (795×541)

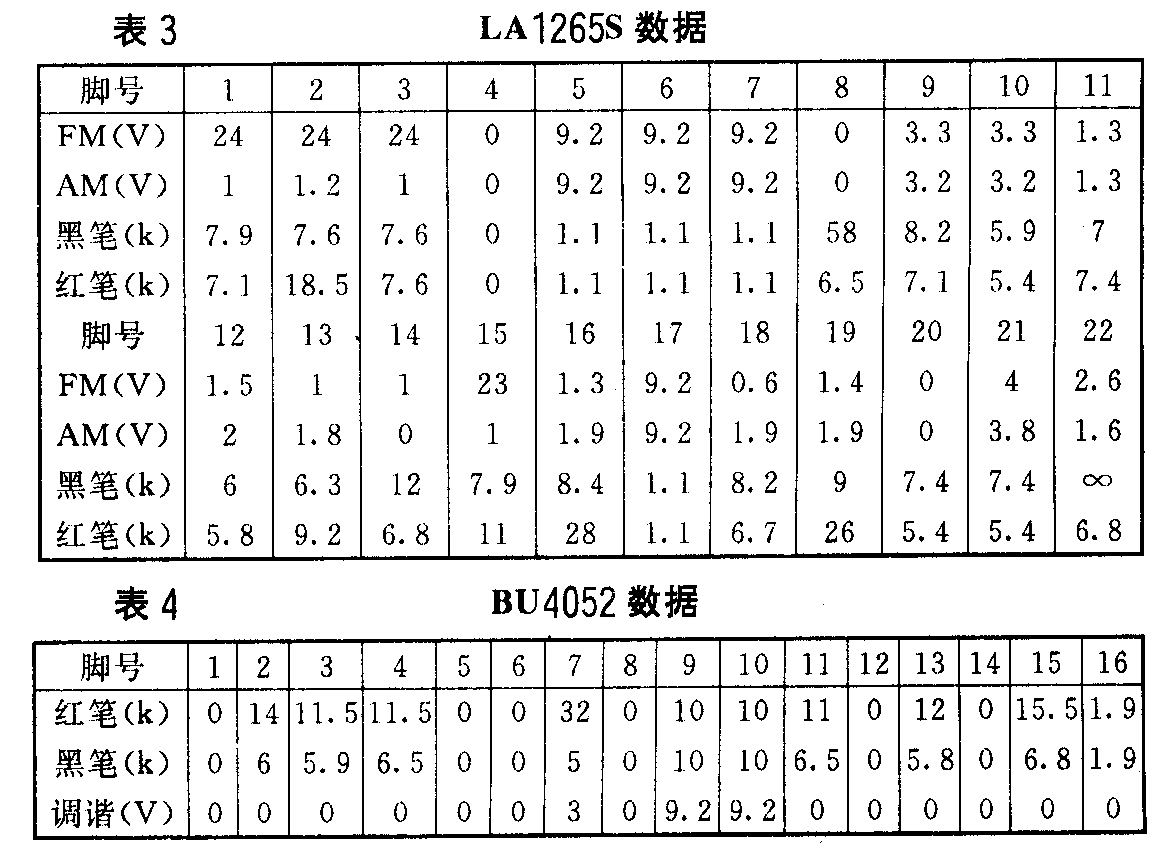

另附上AIWA990音响调谐器部分主要集成电路的在路电压、电阻值,供大家检修时参考。下面3个表中数值均用500型万用表测得,电阻量程为 ×1K,电压量程为DC10V。(徐曙)
