康佳 T2llX系列机中频工作原理

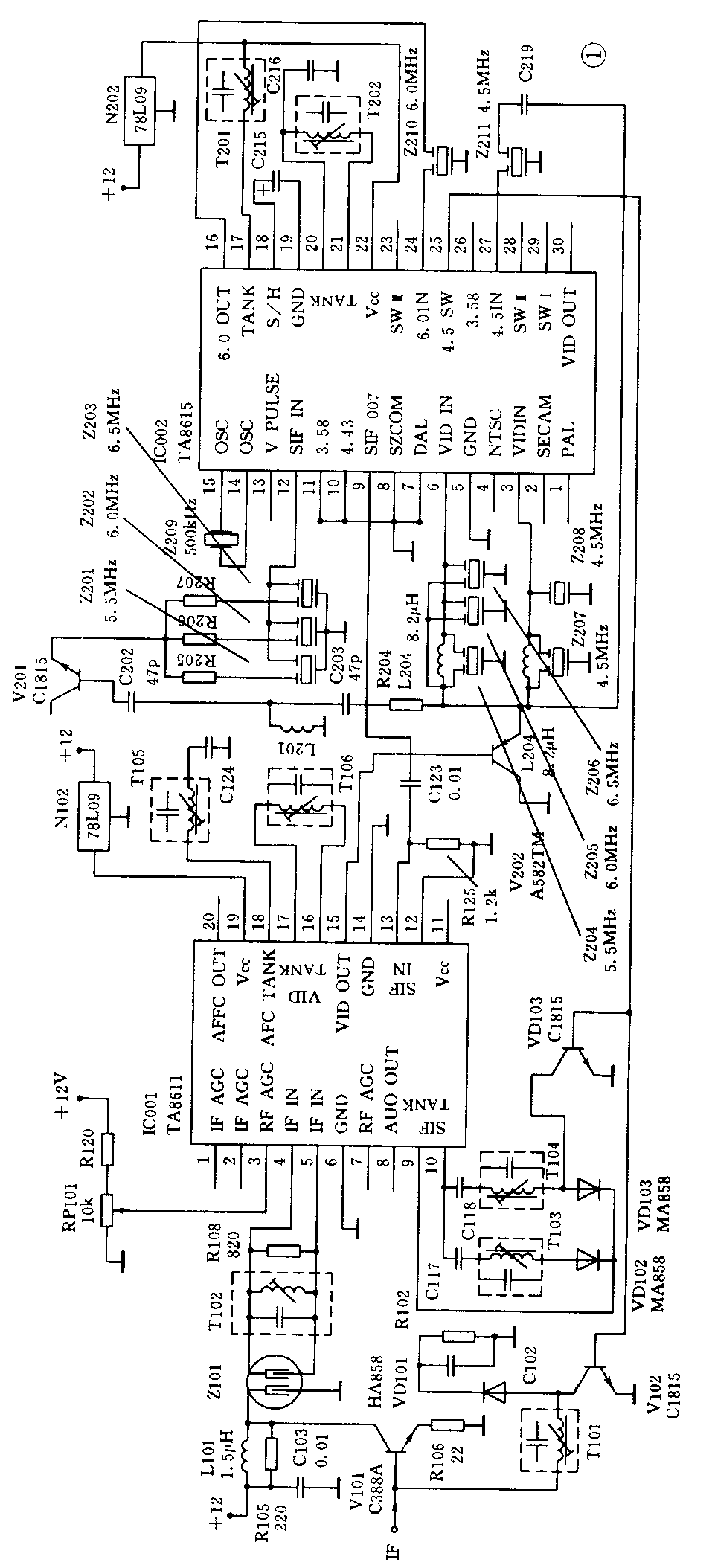

近年来，国际线路的电视机在市面上相当普及，很多机型都采用东芝三片（TA8611、TA8615、TA86（7）59AN）典型电路。现以康佳第三代彩霸产品T2110为例，对这种电路的中频及制式转换电路进行分析。有关电路见图1。

由高频头输出的图像中频和伴音中频信号，经V101前置放大后送往声表面滤波器 Z101输入端。L101、R105、C103为V101的电源退耦元件，用以保证V101集电极供电的稳定。声表面滤波器一次性形成理想的中频曲线后输出，由于声表面滤波器为陶瓷材料制成，工作频率较高，因而其分布电容对信号的传输影响较大，为此在Z101的输出端并接T102及R108用以抵消2101的分布电容的影响，通过对T102调谐，使中频曲线得到最大量的传输，以保证图像和伴音信号的信噪比。

经 Z101输出的中频信号送入 IC001（TA8611）的（4）、（5）脚，经TA8611内部放大、解调后由（15）脚输出已解调的视频信号和第二伴音信号，其频率根据制式不同为4.5MHz或5.5MHz或 6.0MHz或 6.5MHz， （16）、（17）脚外接的T106谐振于38MNz，同时对图像伴音混频形成第二伴音中频（38MHz－f伴音=4.5MHz或5.5MHz或6.0MHz或6.5MHz），（18）脚外接LC网络，用于AFC鉴频，产生的AFC控制电压VAFC由（20）脚输出，以控制CPU输出的调谐电压，从而控制高频头的中频输出，使其严格稳定于38MHz的输出频率上。（1）、（2）脚外接RC用于其内部中放AGC滤波，（3）脚外接RP101用于调节AGC的输出（RF AGC）。经调节后由（7）脚输出 RF AGC控制电压送往高频头控制其增益。调节RP101可改变图像与伴音的信噪比。

从 TA8611（15）脚输出的视频图像信号和伴音信号分别按以下流程输出：

1．视频图像信号工作流程：

从TA8611（15）脚输出视频信号经V202射随输出后，一路经 Z 204、 Z 205、 Z 206进行 5.5MHz、6.0MHz、6.5MHz伴音中频信号陷波吸收后送入TA8615（6）脚；另一路经过Z207、Z208进行4.5MHz伴音中频陷波吸收后送入TA8615（3）脚。视频图像信号由TA8615（3）、（6）双端输入经内部放大后由（30）脚输出，再送入视频信号处理电路中去。

2．伴音信号工作流程：

TA8611（15）输出包含伴音中频信号的视频信号经V202射随输出后，一路经R204、C203、L201、C202组成高通滤波器滤除视频图像信号后（因视频图像信号中亮度信号为0～3MHz，色度信号在4.43MHz±0.5MHz），将第二伴音中频信号送往 V201射随输出，经Z201（5.5MHz）、Z202（6.0MHz）、Z203（6.5MHz）带通滤波器耦合输出伴音中频信号（5.5MHz或6.0MHz或6.5MHz）至TA8615（12）脚。（12）脚引入的伴音中频信号经与（14）、（15）脚外接的500MHz晶振频率在TA8615内部进行混频，经（17）脚外接的T201进行6.0MHz选频后将（12）脚输入的多制式伴音信号变为6.0MHz，由（16）脚输出，经 Z210（ 6.0MHz）带通滤波后送入TA8615（24）脚。另一路经C219耦合后经Z211（4.5MHz）带通滤波后送往TA8615（27）脚。TA8615中设有4.5MHz／6.0MHz识别电路。（20）、（21）脚外接的T202谐振频率为4.5MHz，用于4.5MHz／6.0MHz的识别，其识别的作用是改变（25）脚的电平，从而控制TA8611的（9）、（10）脚外接LC谐振网络的频率以及3.58NTSC所需的中放曲线形成，以适应对6.0MHz或4.5MHz的伴音中频信号的鉴频解调及33.57MHz陷波吸收，其控制过程如下：当接收信号为4.5MHz时，TA8615（25）脚识别判断为低电平，因而V103截止，VD103导通，VD102截止。TA8611（9）、（10）脚外接T104谐振于4.5MHz从而实现对4.5MHz的伴音鉴频，与此同时V102截止，VD101导通，通过对T101调谐形成3.58NTSC中放所需的特性曲线。当接收信号为5.5MHz或6.0MHz或6.5MHz伴音信号时，TA8615（25）识别判断为高电平，因而 VD103截止，VD102导通。TA8611（9）、（10）脚外接T103谐振于6.0MHz，从而实现对6.0MHz的伴音鉴频，与此同时V102导通，VD101截止，IF信号直接送入声表面滤波器Z101。其控制状态如表l所示。

经过混额后的6.0MHz／4.5MHz伴音信号由TA8615（9）脚输出，经C123耦合送入TA8611（12）（13），经过TA8611（9）（10）外接鉴频网络分别对6.0MHz及4.5MHz进行鉴频，鉴额后的音频信号由TA8611（8）脚输出，送入音频处理电路中去。

TA 8615（13）脚引入场同步脉冲信号，用于4.5MHz／6.0MHz的内部鉴别；（18）脚外接电容 C215用于对该鉴别器的取样保持。

3．制式转换处理：

TA8615的（l）、（2）、（4）送出的信号控制CPU用于制式屏幕显示。（1）为PAL；（2）为SECAM；（4）为NTSC；（7）、（8）、（10）、（11）为CPU强制方式指令输入，（7）为PAL；（8）为SECAM，（9）为 4.43NTSC；（11）为3.58NTSC；（23）、（28）、（29）为输入／输出控制开关，当处于强制方式工作时，（23）、（28）、（29）输出相应的制式控制信号；当处于自动接收状态时，由TA8615（ 30）脚输出的视频图像信号经TA8759AN判别（解调）制式后，由（23）、（28）、（29）脚输入控制信号，控制（1）、（2）、（4）输出相应的屏蔽显示内容。制式自动和强制（手动）方式真值表如表2所示。

4．电源供电：

T2110中频部分电源供电由N102、N202分别进行9.1V稳压后送入TA8611（19）脚和 TA8615（20）脚。

1．TA8611（中放IC）

a．性能说明：TA8611AN为图像、伴音中频信号处理集成电路，主要包括图像中频放大、视频检波、中放AGC检波、中放AGC延迟放大。视频前置放大噪声抑制检波、 AFT误差电压放大、伴音第二中频限幅放大鉴频、音频前置放大等功能。

b．主要特点：（l）具有双时间常数的AGC峰值检波电路，AGC电路动态特性好， 对场强的快速变化有较强的适应能力。（2）具有黑白干扰脉冲倒相电路，同步和AGC电路工作稳定，不受干扰脉冲影响，屏幕上也不会出现刺眼的白点干扰。（3）第二伴音中频信号鉴频器采用正交鉴频器，外接元件小，在开关电压作用下，可以实现多制式接收，对4.5MHz、5.5MHz、6.0MHz、6.5MHz的第二伴音中频信号均能完成良好的鉴频功能。（4）引出脚较少，外围电路简单，功能齐全，使用方便。

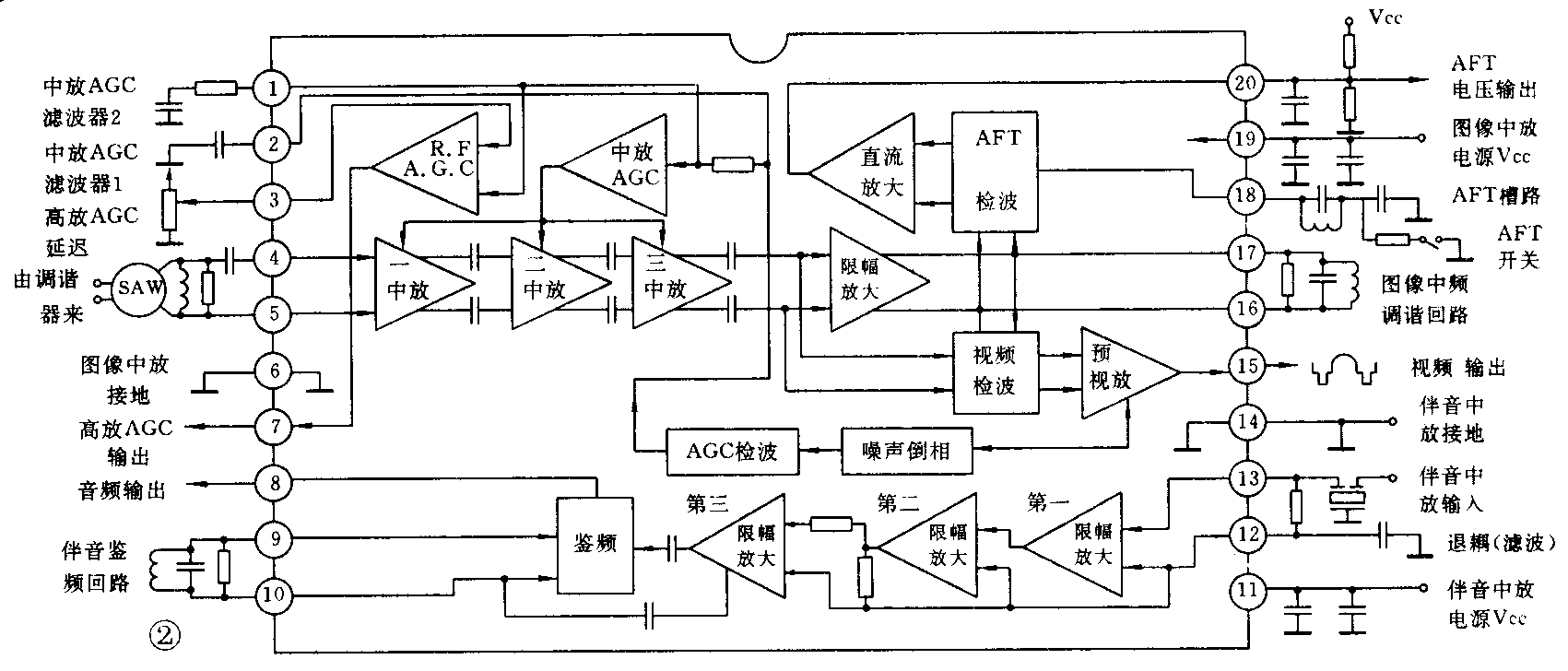

c．内部功能如图2所示。

2．TA8615N（多制式彩电系统开关）：

a．性能说明：本电路是为多制式彩电设计的信号自动识别开关系统，视频信号和伴音中频信号经本电路制式伴音中频识别处理，输出分别送大规模多制式的视频、色度、扫描处理电路TA8659N、TA8759N和伴音中放电路。本电路包括一个伴音中频转换器，通过500kHz的振荡器来改变频率，从而可选择伴音中频，这个系统逻辑电路可以由微处理器（CPU）控制（强制方式）或多制式的视频／色度／扫描处理电路的输入／输出（I／O）逻辑方式控制。伴音中频转换器由内部4.5MHz识别选择某种制式的伴音信号（从4.5MHz、5.5MHz、 6.0MHz或 6.5MHz转换成4.5MHz或6.0MHz）。

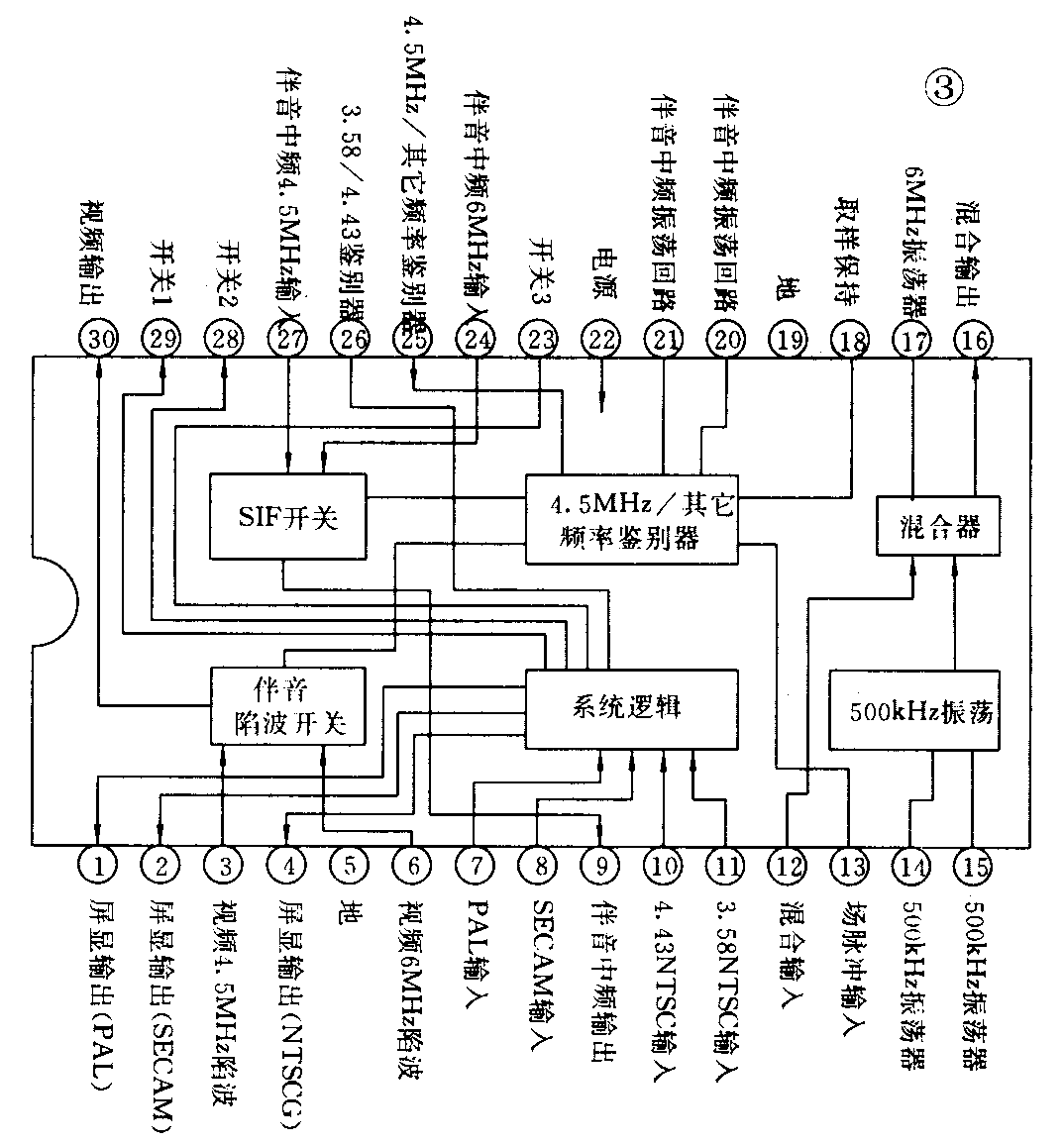

b．方框功能图如图3所示。

T2110中频既是图像信号和伴音信号的公共通道，又是制式显示、制式转换的功能控制中心。其中TA8611主要起图像信号和伴音信号的中放、视频图像信号的解调、伴音第二中频（4.5MHz或5.5MHz或6.0MHz或6.5MHz）形成、中放及高放AGC形成、AFC控制电压的产生及伴音调频信号的解调等作用；TA8615主要起5.5MHz或6.0MHz或6.5MHz伴音中频变换成（混频） 6.0MHz视频信号的传输、自动接收状态时的制式显示、强制状态下接受CPU指令并输出显示制式指令及输出强制指令使TA8759工作于某一设定的制式状态。此外，TA8615还具有4.5MHz／其它频率的伴音中频信号鉴别，并输出控制电压控制TA8611的伴音解调网络频率以及3.58NTSC／4.43NTSC判别，改变3.58NTSC输入中放曲线等，由于其功能较多，又牵涉多制式的转换，因而其故障也具有一定的典型性。

1．PAL、NTSC制、SECAM制均无图像、无伴音

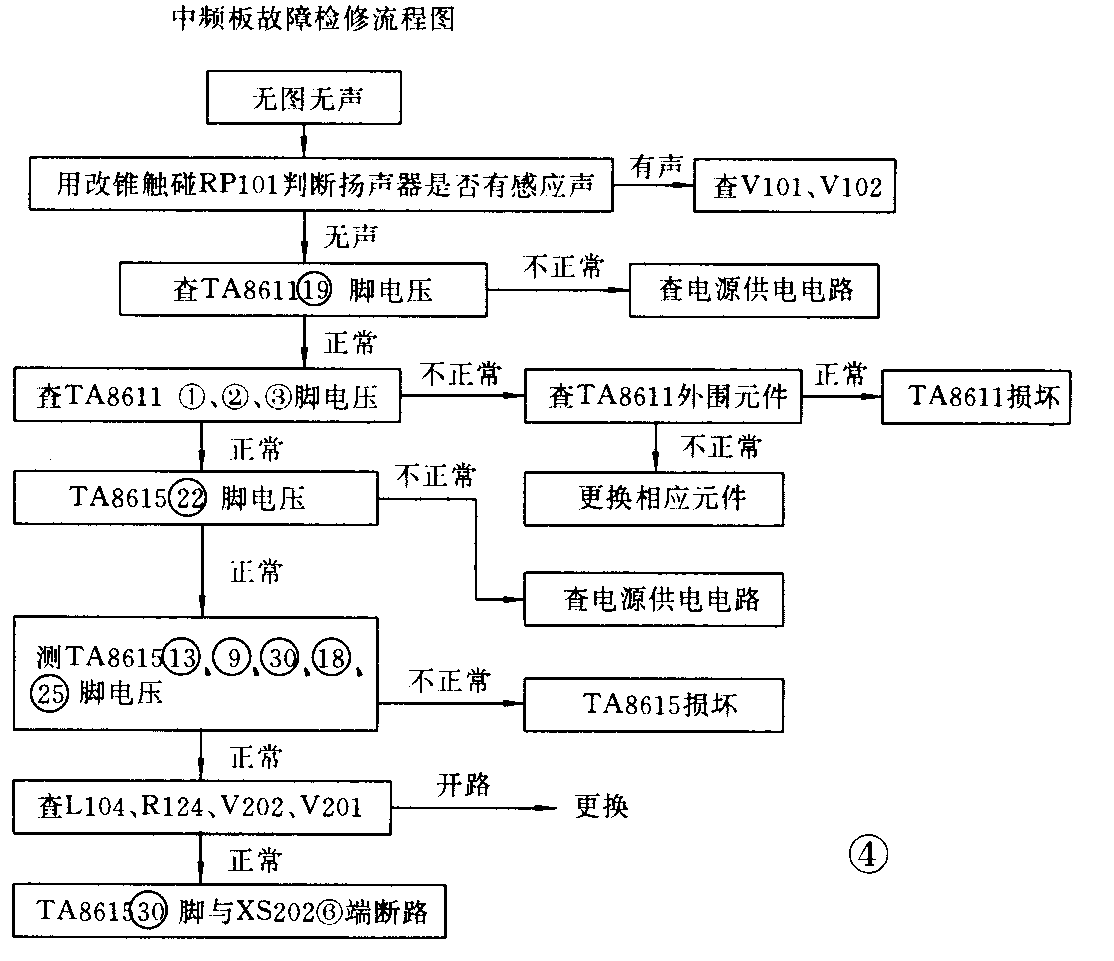

重点检查公共通道TA8611，测（14）脚电源供电是否正常，（1）、（2）、（3）脚电压外接的AGC滤波电路是否偏高而造成中放增益严重下降，或IC本身是否损坏。此故障可参看图4流程。

2．AGC失控，各种制式下图像和伴音均噪波大，调RP101无效

调RP101，同时检测TA8611（3）是否变化，以及（7）是否也跟着变化；检查IC本身及外围电路。

3．某一制式声图不正常

如果有一种制式声图正常，说明TA8611工作正常，重点检查通往TA8615的各个视频和伴音通路是否正常（最好有示波器跟踪）。接而继续检查TA8615（25）脚制式识别电压是否随NTSC或其它制式而有改变，并继续检测鉴频网络及吸收网络，了解TA8611、TA8615各种制式工作流程，按此思路维修，会避免走弯路。其维修流程图可参照图4。(王清)
