JGS双向传输固态继电器简称JGS，它具有以下的特点：输入控制端能向外接的微功耗电路提供电源（5V，220μA），微功耗电路输出状态的变化，反过来控制JGS输出端开关的切换，实现了双向传输操作。由于它的输入端不仅不需要外加电源，而且能向外接电路供电，因而JGS不但能作双向传输控制，而且也可作无源驱动，能直接采用无源敏感元件（如可变电阻、光敏、热敏、湿敏等传感器），控制交流大功率负载的通、断，应用十分广泛。
外形及引脚功能

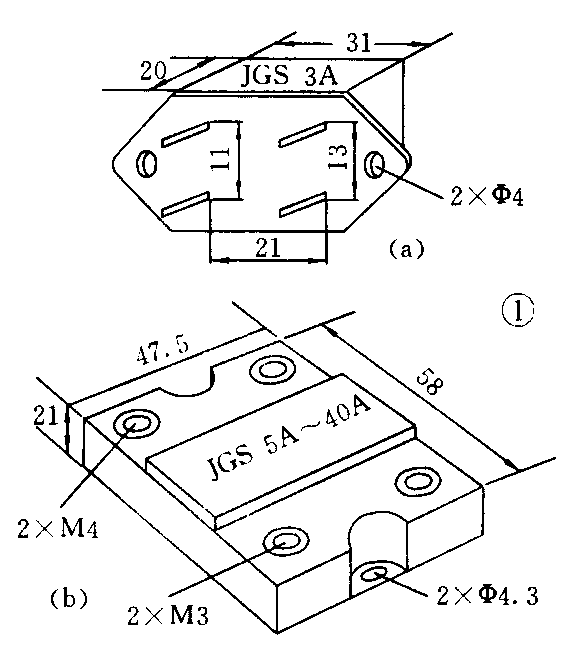

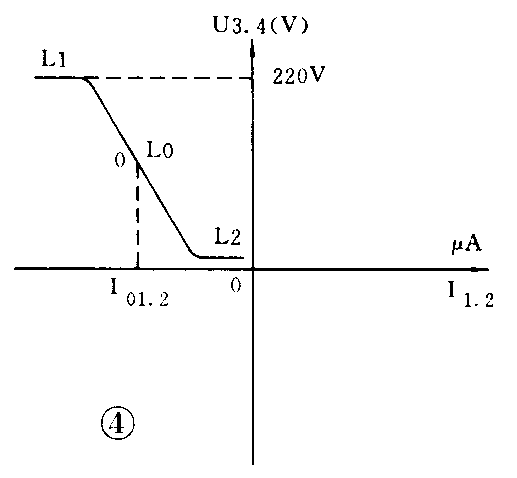

JGS的外形见图1，JGS的电路符号见图2，该图上已标明了各引脚功能，图3为外接微功耗电路的电路图。图4为JGS输入、输出控制特性曲线。当JGS输入端输出控制电流I1、2在L2段时，输出端3、4脚导通，则U3、4≈0，负载R1得电；当I\(_{1、2}\)在L1段时，输出端3、4断开，则U3、4=220V，负载停止工作。L0为过渡区，L0段上的0点为JGS控制的转换点，转换电流I01、2一般为50μA～20μA。只要外接的微功耗电路有一个输出端RL能控制1、2脚的输出电流I\(_{1、2}\)，就能达到JGS既能向微功耗电路提供电源，又能将电路输出的控制信号传递给JGS负载的双重特征，同理，只要JGS的1、2端外接电阻，其外接电阻的变化能控制JGS I1、2的电流，同样能控制JGS从导通到关断，或者从关断到导通。
主要技术指标
1．输出端额定工作电压为交流220V，频率50Hz。
2．输出端工作电流：3A～40A。
3．输入控制端参数：
输入端开路输出电压：5V±1V。输入端电流门限值：50μA～100μA。输入端无源控制切换电阻：20kΩ～100kΩ。
4．输入控制端1、2脚对输出开关端3、4脚之间参数：介质耐压：≥2500V。绝缘电阻：≥500MΩ。
5．工作寿命：10×10\(^{7}\)次。
6．开关时间≤10ms。
选用时要向生产厂提出切换电阻的范围，以及有关的电流、电压值。
应用举例
1．全自动闪光交流继电器

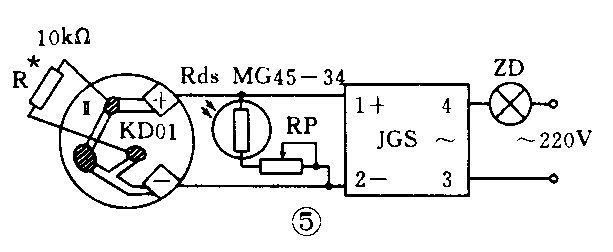

电路见图5，KD01是一种直径为22mm的圆片状闪光集成电路。工作电压为1.35V～5V，静态电流约2μA，JGS的1、2脚向KD01提供一个约5V、2μA的工作电流，KD01的Ⅱ脚是输出脚，输出1.2Hz方波。R\(^{*}\)是KD01的负载。当KD01的Ⅱ脚输出为高电平时，流过负载电阻R*以及Rds加上RP的电流很小，总电流远小于JGS1、2端门限电流值I\(_{0}\)1、2，JGS工作在L2段，JGS的3、4端导通，灯ZD亮；当KD01的Ⅱ脚输出低电平时，流过负载电阻R\(^{*}\)以及Rds加上RP上有100μA以上电流，总电流远大于门限电流值I01、2（50μA），JGS工作在L1段，JGS的3、4端关断，灯ZD熄灭，从而使灯ZD随KD01的Ⅱ脚输出的1.2Hz方波频频闪动，该器件可选大电流的来控制闪光灯或闪光灯组。用光敏电阻Rds加上RP代替R*使白天光照强时，Rds阻值小于几kΩ，JGS3、4端关断；傍晚光照弱，Rds阻值大于50kΩ，JGS 3、4端开通，接受KD01的控制，电位器RP串入可对光敏电阻与JGS相配不足的补偿，也就是说白天不频闪，夜间自动频闪。
2．作交流无触点继电器开关

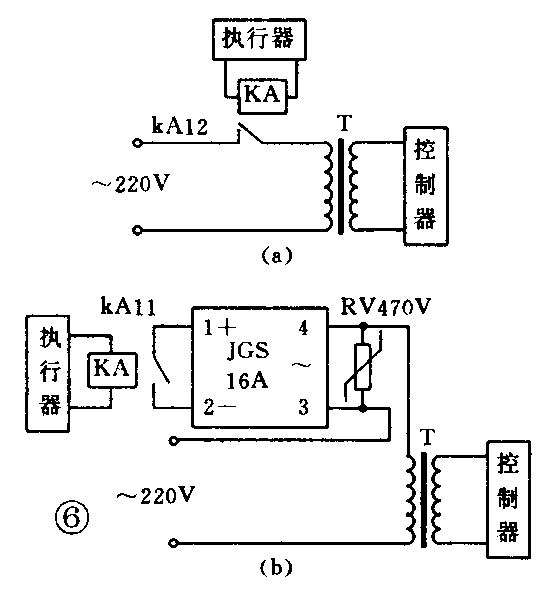

图6a是某控制电路框图，该系统用机械继电器作变压器的开关控制，电流为4A。由于机械触头容易烧坏，为了提高可靠性，采用JGS继电器作无触点开关，见图6b。将原继电器KA的常开触头KA12更换成KA11常闭触头，将KA11接到JGS1、2端上，KA未工作时KA11闭合，3、4端截止，变压器未得电。只要KA工作，KA11由常闭变成常开，3、4端导通，变压器得电。
3．自动喷水器

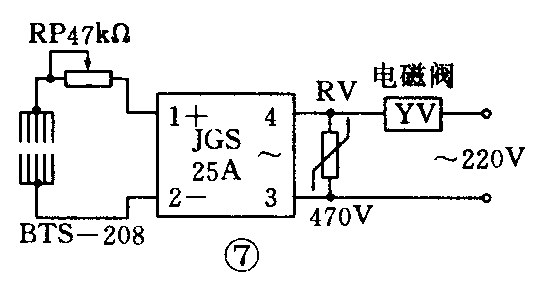

图7是采用湿敏元件与JGS 25A、切换电阻30kΩ器件组成的自动喷水器。湿敏元件选用金属氧化物陶瓷湿敏元件（BTS-208），其优点是，在测量范围内，其阻抗变化甚大，当然湿敏元件也可选其它型号。可调电阻RP可以任意设定湿度。其工作原理为：若设定点湿度80％RH，BTS－208电阻为30kΩ，只要湿度高于80％RH，则BTS－208电阻小于30kΩ，JGS3、4脚断开，关闭电磁阀停止喷水，只要湿度低于80％RH，则BTS－208的电阻大于30kΩ，JGS3、4端导通，打开电磁阀，进行喷水，直到湿度到达80％RH再关闭电磁阀。本电路特别适用于园林，农场作自动浇水用。
4．作防盗报警器
因JGS输入端不需要外加电源：控制端闭合时输出端断路，反之输出端导通。

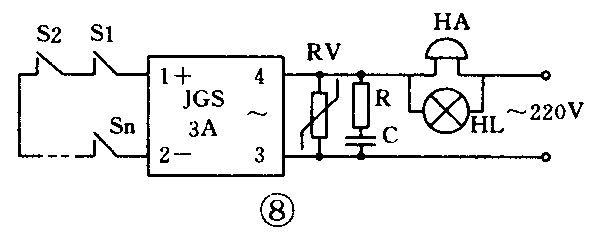

图8是由JGS 3A继电器、警笛、指示灯组成的报警器。JGS的优点在于能带多个开关，开关S1可设置在门窗、抽屉等活动部分，见图8，对贵重物品可设开关S2，或用导线栓固物体。还可在窃贼必经之道暗设导线。用普通绝缘导线将全部开关S串联起来，形成单线全封闭回路即构成防盗警戒网。当任何一个开关S打开或导线弄断，相当于1、2端开路，JGS3、4端导通，即发出失窃声光报警。
5．作恒温自动控制器

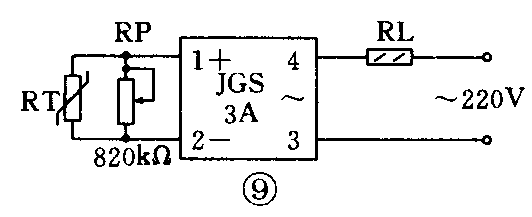

图9是选用热敏电阻RT与切换电阻30kΩ、3A的JGS组成的49℃自动恒温控制器。RT选用负温度系数的热敏电阻，其电阻变化规律为，当温度升高，电阻减小，选一可调电位器RP（阻值820kΩ）与RT并联，以便于设定用。将热敏电阻置于49℃标准温度中，调试时先将负载RL改为灯泡HL，调节RP，使其灯由亮变灭，或者由灭变亮，反复细调两次，则49℃的自动恒温控制器制作完毕。只要控温环境温度大于49℃时RT与RP并联电阻则小于30kΩ，JGS 3、4端断开，停止加热；苦环境温度小于49℃，则RT与RP并联电阻大于30kΩ，3、4端导通，RL得电温度升高，控温精度可达±3℃。
6．作单相大功率控制器

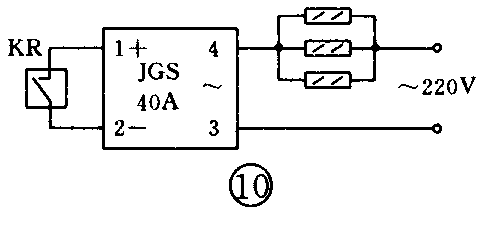

图10是选用JGS 40A器件与可调温度继电器KR组成的可控制4.8kW的可调温度控制器。温度继电器有两类：一类是固定温度点，如：10℃、19℃、60℃、100℃等，另一类是可调型，温度在0℃～200℃。其工作原理为，继电器内为一感温的金属簧片，感温变形达到设定点时断开或接通，温度继电器带负载能力3A，触头通电后容易粘连，变形大，控温点容易走动，寿命也较低。因而与JGS相配能克服这种不足，感温簧片不直接流过电流，而且JGS带负载能力较强，便于作各种大功率的恒温加热箱。
7．作三相大功率恒温控制器

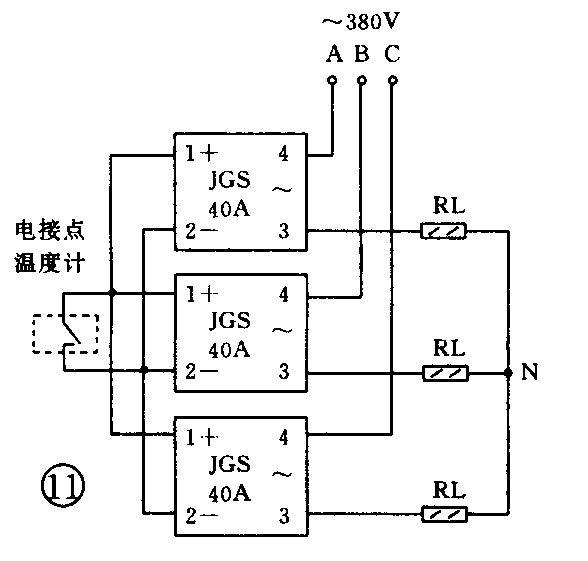

图11是采用电接点水银温度计与三只相同的JGS 25A器件组成7.5kW加热控温装置。本装置特点为功率大，JGS内部设有软起动，冲击性小，温度可任意选取，功率大。电接点可调水银温度计的构造见图12，它由调节帽、调节螺杆，水银，导线及玻璃管组成。调节方法为：调节调节帽，使其螺杆上下移动，下端所指刻度即为设定温度，当温度低于设定点时，水银在螺杆下端，即水银与螺杆断开。当温度达到或者超过设定点时，水银与螺杆接通。利用可调水银温度计的这个特点，与JGS的1、2相连就可控制JGS的通断，达到控温的目的。控温精度可达±1℃。
此外JGS还可与电接点压力表相配实现压力控制，压力报警，以及与温度计组成温度报警器。（陈光辉 徐文辉）
