如何从三极管面上认出型号

🏠 首页 《无线电》杂志 1995年 🔗 第9期 🔗 第40页 分类:答读者问 🔗 谈小元 🔗

目前市场上的三极管,除了国产的以外,还有来自日本、美国和欧洲等国家的产品。在众多的三极管产品中,各国都有自己的一套命名型号的方法。如果掌握了他们的命名特点后,是不难从三极管面上字母中认出型号来。

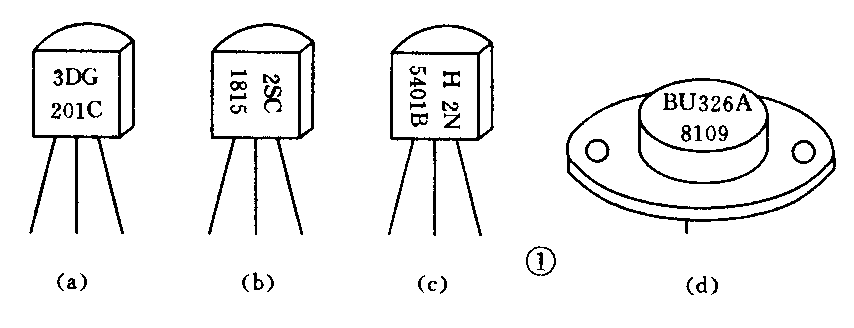

在三极管面上除了型号外,还印有用来表示参数分档、规格、改进产品、用途和生产日期等的字母或数字。想在管面上许多字母、数字认出哪些字母是表示型号,关键是抓住型号的特征。我国三极管型号的特征是以数字“3”开头,接着是两个表示特性用途的字母,后面是一串表示序号的数字,例图1a。日本三极管的特点是以“2S”为前缀,接着是一个表示半导体材料类型的字母,后面跟一串数字,例图1b。美国三极管的特点是以“2N”为前缀,后面跟一串数字。例图1c。欧洲的许多国家命名的三极管它的前缀为两个字母,其中第一个字为A、B、C、D及R,后面再跟数字。例图1d。

图1
图1 🔍原图 (854×328)

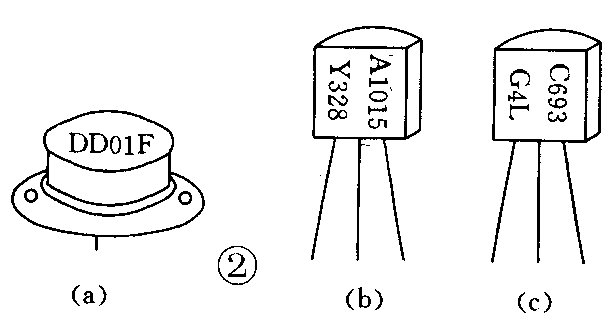

此外,还有些例外或特殊的情况。一种情况为简化标记。如国产管3DD01F,只标DD01F,即把“3”字省略,见图2a。又如日本管2SA1015,只标A1015;2SC693只标C693,把”2S”省略,见图2(b)(c)。另一种情况为以生产厂商或公司的代表字母后面跟数字来表示型号。此类管子多半来自欧洲及美国,可查阅有关手册。还有一种情况是只用数字来表示型号,如韩国生产的9011、9012等。

图2
图2 🔍原图 (615×335)

在此需要说明一点,有些集成电路仅有三个引脚。如三端稳压器件;LM7806等。又如单片收音机电路 TA7642等,它们的封装外形与三极管是一样的。不要误认为是三极管型号。(谈小元)
