环形变压器（以下简称环牛）本身有很多优点，归纳起来大致有四条：
1．环牛因其磁路是圆形，没有急剧的拐角，所以漏磁小。
2．环牛一般磁路较短，磁阻较小。
3．环牛窗口大，绕线可以适当加粗，从而减小了电源内阻。
4．环牛体积较小。和相同容量的普通E形变压器相比，环牛的体积较小。
环牛优点多，缠绕难度大，所以其成品价格也令人咋舌。那么能不能自己动手制做一个环牛呢？回答是肯定的，这样这就可以用低的投入而发“高烧”了。
现将其制作工艺和具体计算介绍给广大“发烧友”。
首先是需要获得环形铁芯。很多电子报刊已介绍过用调压器和互感器来制作环牛。我也是到电机维修部购得两台500VA自耦式调压器铁芯，测其上的绕线，只有0.4mm粗，按2.5A／mm\(^{2}\)选取电流只有0.33A，如直接作为环牛的初级，则只有70VA左右的功率。而按其截面尺寸初步计算应该有300VA左右功率。所以决定把其原绕线拆除，又把铁芯上下两端的胶木垫也一并拆除（这样再绕时可以缩小体积，减少用线量）。经过测量，铁芯截面积为2.5×7.5cm2。因环形铁芯结构近似于心式变压器，所以根据单相心式变压器的经验公式：
S\(_{J}\)=（0.7～0.8）\(\sqrt{P}\)总
式中S\(_{J}\)：铁芯截面积（cm\(^{2}\)）
P\(_{总}\)：变压器视在功率（VA）。
计算出大约容量：
P\(_{总}\)=SJ\(^{2}\)／（0.7～0.8）
=（2.5×7.5×O．91）\(^{2}\)／0.8=363.9VA
式中0.91为选片系数。
有了环牛容量，接下来就是选线了。用于功放的变压器，次级电压选为2×35V～。对于1kVA以下的变压器，电流密度可选2.5A／mm\(^{2}\)。根据计算，初级选用Ф0.9漆包线（如有条件用无氧铜线将更好），次级选用Ф2.45漆包线双线并绕。发烧友也可根据自己手头材料选择，但线径宜大不宜小，这样可以降低电源内阻。
现在要计算一下匝数了。根据公式计算每伏匝数为：
N\(_{0}\)=（4.5×10\(^{5}\)）／B×SJ=（4.5×105）／（13000×2.5×7.5×0.91）=2.029
为使铁芯工作在磁化曲线的线性区，匝数应适当提高1／5左右。
选取N\(_{0}\)=2.5
N\(_{1}\)＝N0×220＝550T
N\(_{2}\)＝N0×70＝175T
匝数确定后，接下来就是绕线了。

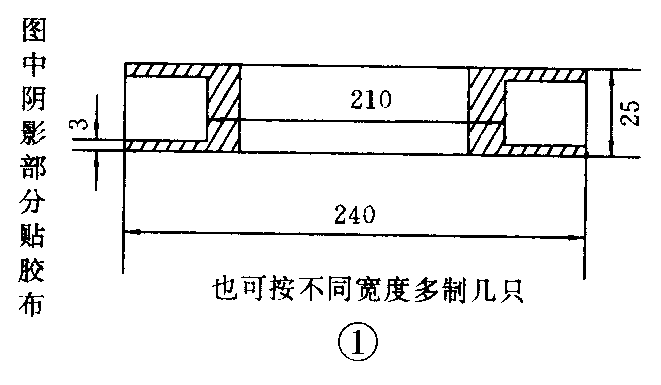

在绕线前还要做一个准备工作。为了绕线方便，首先需制作几只线梭（见图1），可用不锈钢或黄铜板制作，厚度3～5mm，并且在线梭两线槽内贴几层白胶布，以防把线划伤。再用1～2mm黄蜡板或硬纸板按铁芯两端大小做两个环形片，用清漆贴在两端面上作绝缘，待于后用白胶布在几个棱角处贴上1－2层，防止绕线时划伤线。
绕线时，应先绕初级线圈。用绕上线的线梭在铁芯上一圈一圈穿绕。线要拉紧，绕线要均匀，内圈并紧，从端面看应是以圆心为中心向四周呈辐射状。绕完一层后要用一圆木棒插入中心孔中把内圈线压平，以防绕几层后内圈缩小太多。绕完第一层要做层间绝缘。笔者用塑料薄膜裁成25－30mm宽的条，按照绕线方式平绕二层，并在绕第一层薄膜前把线包涂漆，涂漆时要涂一点绕一点（涂漆是很重要的，因为环牛如在全部绕完后浸漆，将不容易混入）。后几层的绕法同第一层，绕好后也要涂漆，做绝缘。并且绕完一层后记下匝数。
待初级线圈绕完后，先不要绕绝缘层，因现在要做级间屏蔽层。具体方法如下：

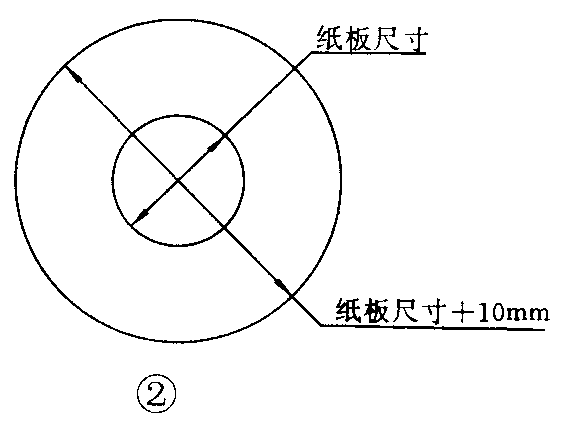

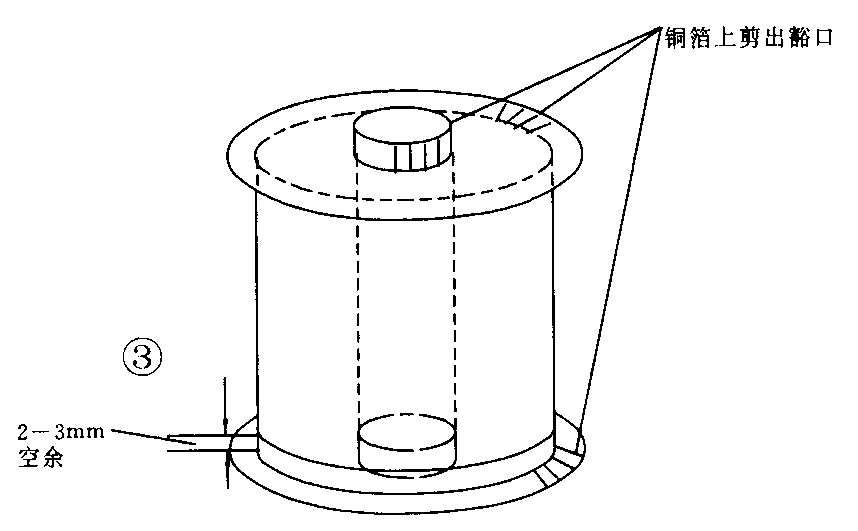

用1mm的黄蜡板或硬纸板剪四个圆环，其外径应比绕好初级线圈的环牛外径大2mm，内径小2mm。用铜箔剪两个如图2那样的圆环待用。用青壳纸把变压器内外圆柱侧面紧包一层（和线包接触面也要涂漆），宽度以和端面持平为准。干后用环氧树脂在两端的线包上抹平。把准备好的纸板环贴上，再在纸板上涂一些树脂，贴上铜箔，用平整的重物压好（注意：应在两端垫上一层纸，以防粘上重物）。待干后，用铜箔把内外侧面也紧包一层，接口用锡焊上。其中内圈高度每侧应有5mm余量。外圈其中一侧应有2～3mm空圈，如图3。把铜箔多余部分剪出豁口，折下，用锡焊上。把外侧短端处用胶布或其它物品做10mm左右的绝缘层，以端面铜箔折下不和侧面铜箔接触为度。在侧面焊上屏蔽层引出线。再在两端铜箔上涂上一层树脂，把另两片纸环贴上，用青壳纸再把内外侧面包住（也要涂漆）。待干后屏蔽层就算彻底完成。
在绕次级前也要把几个棱角用胶布贴上1～2层。绕制时要用两个线梭双线并绕，方法同初级。
环牛绕制好后，我曾用其做了实测功率的实验，用电炉丝和数字表实测，结果测得输出功率为350VA左右，效率在95％以上，且过载能力很强。我用两只环牛做了一台2×30W纯A类放大器，工作两个多小时，温升很小。
以上只是笔者在制作几台环牛中的经验，实际使用中，效果很好。（魏法如）
