松下遥控系统采用电压合成遥控系统，其中包括4－bit微处理器MN15287KWEB，非挥发性型存储器MN12C201D，该系统适用于多制式或具有丽音功能的电视产品。康佳新一代产品T2110、T2114、T2X06、T251XA（N）、T291XA（N）等都广泛采用松下遥控系统。下面以25英寸大屏幕国际线路丽音电视为例对遥控系统进行介绍。
一、微处理器（MN15287KWEB）主要功能
1．调谐：
（1）具有32个电视频道记忆。
（2）自动和手动预置调谐。
（3）具有skip跳跃存储记忆功能。
（4）AFT静图功能。
（5）具有14位脉宽调制型调谐电压。
（6）频道位置号直接选台。
（7）频道位置号升／降顺序选台信号（步进选台）。
(8）最后收看的电视节目（频道）选台信号的存储。
（9）具有呼叫功能。
（10）具有定时时钟控制功能。
2．AV和伴音控制：
（1）TV／AV转换，本机具有两路录像输入（含s-video端子）和一路视频、音频输出。按录像转换键可选择电视和录像AV1、AV2（s－video）三种状态。
（2）静音，按“MUTE”键，声音消除，再按一次静音键或音量增加键或音量减小键，均可恢复到原来的音量。
(3）环绕声开关控制，当处于环绕声状态，可以获得一种特殊的音响效果。
（4）重低音开关控制，可以获得强有力的重低音输出，调节电视伴音的低音水平，也可调整起重低音的输出水平。
（5）能接收NICAM（丽音）伴音广播。
3．数模转换：
（1）6－bit数模换转音量控制输出。
（2）6－bit数模转换亮度、对比度、彩色、色调（清晰度）、音调和平衡控制输出。
4.定时：
定时关机键可以用来设定定时关机时间。定时到时电视将自动关机，并进入“待机”状态。
5．遥控接收：
遥控接收器采用MN6014W。
6．屏幕显示可以显示七种颜色。
二、微处理器MN15287KWEB功能说明

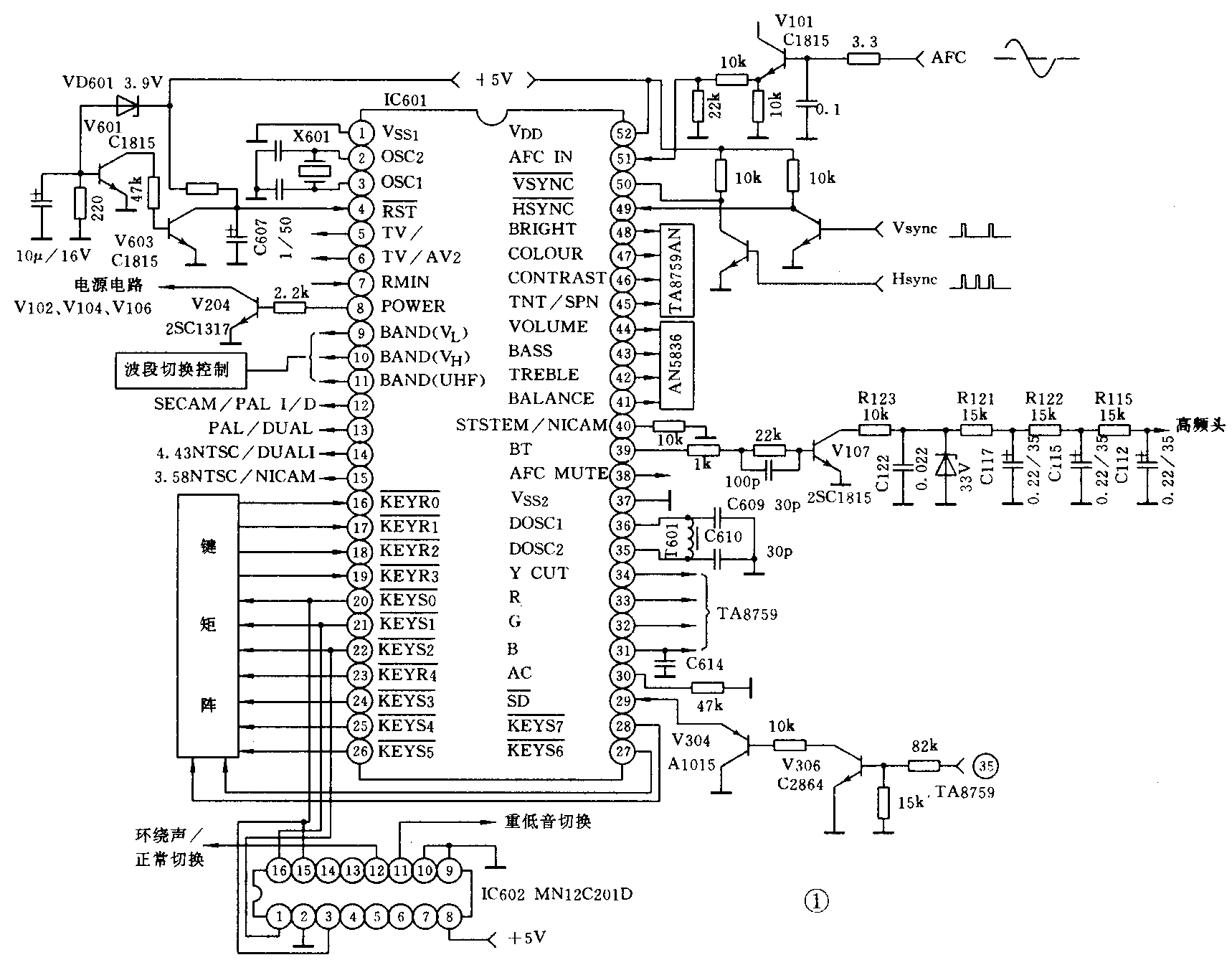

MN15287KWEB各管脚功能及外围电路如图1所示。
下面对MN15287KWEB管脚功能进行介绍：
①（Vss）接地端。
②（OSC2）微处理器振荡器输出端。
③（OSC1）微处理器振荡器输入端。
②、③为外接4MHz压控振荡器，形成4MHz振荡信号，供CPU工作。
④（RST-）复位清零输入端。控制电源一接通，IC601（MN15287）必须首先复位清零才能正常工作。复位电压产生电路由VD601（3.9V稳压管）、V601、V603等元件组成，该电路的主要功能是在电压未上升到+5V之前使IC601复位清零，以防止误动作。工作过程如下：在+5V开始建立的瞬间，＋5V电压低于VD601的击穿电压，VD601截止，V601截止，V603导通，CPU④脚为低电平，使CPU复位，其程序计数器PC清零；随着+5V上升，当升到＞4.5V时，VD601击穿导通，V601导通，V603截止，+5V通过R610给C607充电，使CPU④脚电压上升，直至接近+5V。然后，微处理器执行各种操作。复位波形图如图2所示。
⑤（TV／AV1）电视／录像1转换控制输出。
⑥（TV／AV2）电视／录像2转换控制输出，也是（TV／s－video）电视／超视频转换控制输出端，转换状态见表1。
表1 TV／AV1／AV2／s－video切换逻辑表
MODF CPU⑤ CPU⑥ 屏幕显示
TV L L 显示当前频道
AV1 H L AV1
AV2 H H AV2
s-video H H S-VHS
⑦（RMIN）遥控讯号输入端，其遥控接收器中的发射集成电路采用MN6014W，振荡频率为：455kHz＋2kHz。
⑧（POWER）电源开／关控制输出端。此控制经过V204切换，以控制电源振荡电路的工作。开机状态此脚电压为高电平；待机状态此脚电压为低电平。
⑨（BAND－VL）。
⑩（BAND－VH）。
（BAND－UHF）。
⑨、⑩、为波段切换控制输出端。其切换状态见表2。
表2 波段转换状态表
MODE CPU⑨ CPU⑩ CPU V102 V104 V106
VL 0 12V 12V OFF ON ON
VH 12V 0 12V ON OFF
UHF 0 0 0 ON ON OFF
选择顺序：
（SECAM或PAL I／D）强制控制信号输出端。
（PAL或DUAL I）强制控制信号输出端。
NTSC443或DUAL）强制控制信号输出端。
（NTSC358或NICAM）强制控制信号输出端。

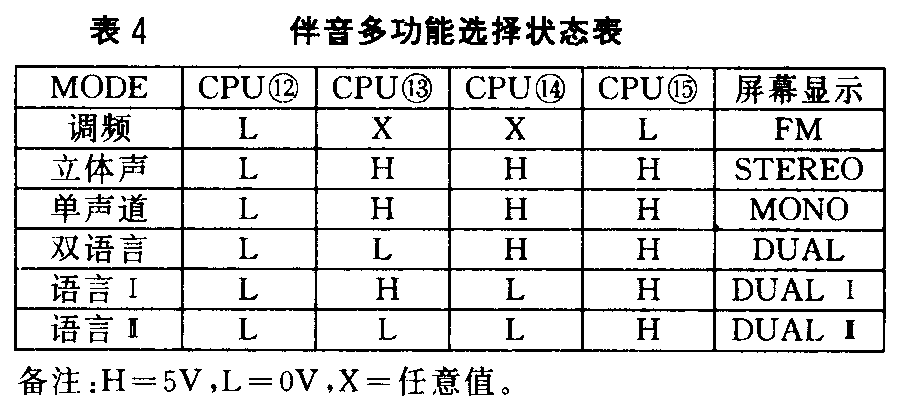

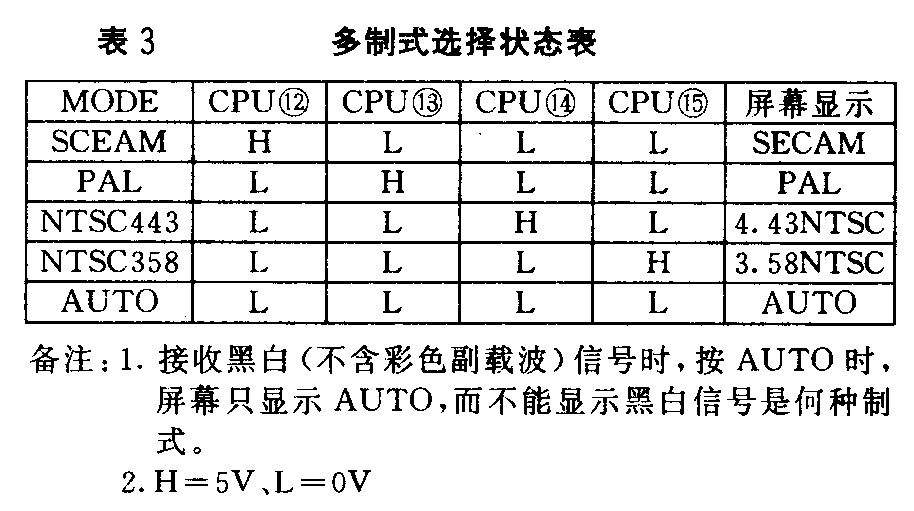

、、既可作制式选择控制信号，又可作伴音功能选择控制信号。表3、表4功能选择状态表分别是指多制式控制和伴音多功能选择控制情况。控制信号将分别送入中频制式转换或NICAM解码电路中去。
～KEYR0-～KEYR4-）为按键矩阵输入端。
KEYS3-～KEYS7-）为键扫描输出端和伴音控制输出端。
～以共设（5×5）25个功能键。
康佳大屏幕丽音电视设有17个功能键，其键扫描信号的输入和输出关系的键矩阵见表5。

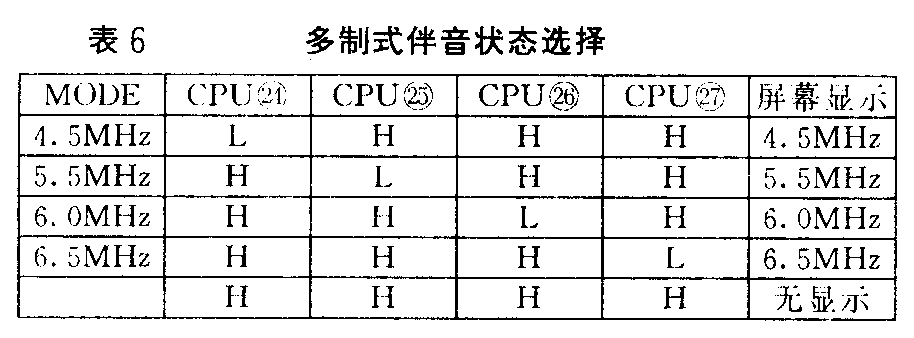

时也可做伴音输出端，状态选择见表6。
KEYS0-～KEYS2-）开关矩阵和存储控制。
与MN12C201D（存储器）脚及③脚相连，取出存储器上的最后信息。
与MN12C201D脚相连，将信号送入存储器中。
与MN12C201D①脚相连，将信号所在地址送入存储器中。
SD）为电台识别信号输入端。电台识别信号由TA8759的提供，经V306、V304后加至CPU的。电台识别信号告诉微处理器是否已收到一个有效的电视信号，以减慢自动调谐的速度及无信号时静音。
ACIN）时钟计数输入，输入50Hz或60Hz开关脉冲。
BLUE）屏幕显示蓝信号输出。本电路通过C614接地。
GREEN）屏幕显示绿信号输出。
RED）屏幕显示红信号输出。
Y）屏幕显示亮度信号输出。
别送入TA8759AN的2。它们均为高电平时有效，输出为零时无屏幕显示（即字符显示）。
DOSC2）字符振荡器输出端。
DOSC1）字符振荡器输入端。
接LC振荡器。T601、C609、C610产生5.5MHz～6.5MHz的频率可调脉冲，用于字符显示。调节振荡频率，可以调整字符在屏幕中的相对位置。
VSS2）接地。
（BLANKING）换台消隐信号输出，即转台时或无信号时输出控制信号可以达到静图静噪的作用。
BT）调谐电压输出．输出14位脉冲调宽型数字调谐电压，经过V107倒相及幅度变换，由外围积分电路R123、C127、R121、C117、R122、C115、R115、C112平滑滤波后，作为控制高频调谐器变容二极管的模拟调谐电压以获得最佳调谐状态功能。
NICAM CHANGE）丽音系统控制输入。它可以确定在PAL D／K制式下是否有丽音控制功能。T2510N机通过10kΩ电阻到地，此功能暂无用。
（ADAC7）平衡控制信号输出（左右声道平衡）。
ADAC6）高音控制信号输出。
ADAC5）低音控制信号输出。
ADAC4）音量控制信号输出。
ADAC3）色调控制信号输出。
ADAC2）对比度控制信号输出。
ADAC1）色饱和度控制信号输出。
ADAC0）亮度控制信号输出。
～出的为脉宽调制信号，由外围积分电路平滑滤波后，分别送至音频处理集成电路AN5836及色解码集成电路TA8759AN，以达到最佳的控制状态。
HSYNC-）行同步脉冲输入。
VSYNC-）场同步脉冲输入。
于屏幕显示定位，可分别取自于主板扫描电路的行回扫脉冲和场回扫脉冲，输入极性要求为正极性脉冲，幅度不大于5V。
ADIN）自动搜索用AFC输入。输入的AFC信号仅在电台识别信号存在（高电平）时有效。显然AFC是用来确定精确调谐高频头，而电台识别信号用来大致搜索到一个电视节目（频道）信号。
源（+5V）。
三、存储器（MN12C201D）
MN12C201D是一种MNOS型非挥发性存储器，带有1024位非挥发性半导体记忆单元和电可改写可编程。
1．MN12C201D特性：
．存储结构：64词×16位。
．状态、地址输入：数据输入和6位数据输入采用串行输入。
．存储数据输出：由输出端三种方式决定，采用并行输出。
．6位数据输出采用并行输出。
．电源供电电压：＋5V。

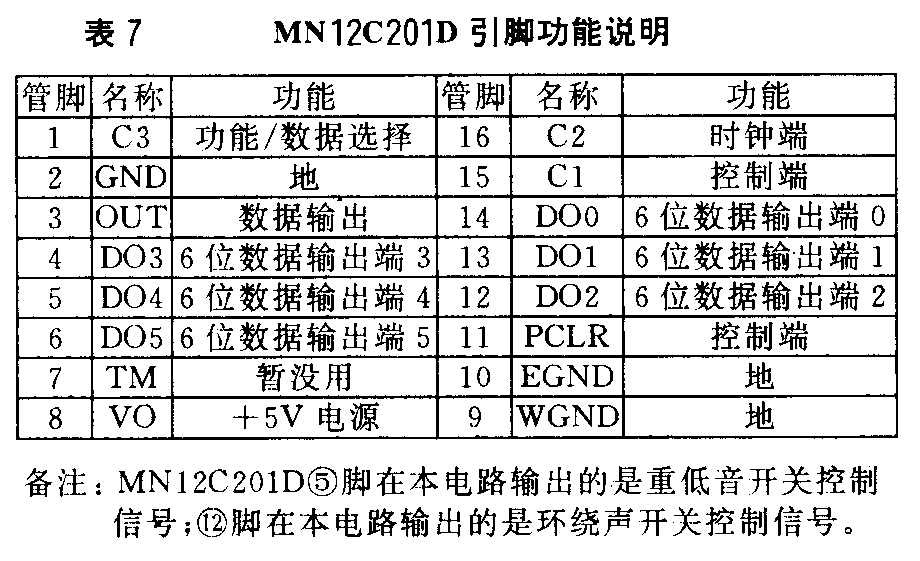

2．MN12C201D管脚功能说明见表7。（王清）
