本文介绍的闪光怪声发声器，是利用两片软封装的音乐集成块经过适当组合来产生奇异的发声效果和闪光的。玩起来十分有趣。特别适合初学者制作和少年儿童娱乐。

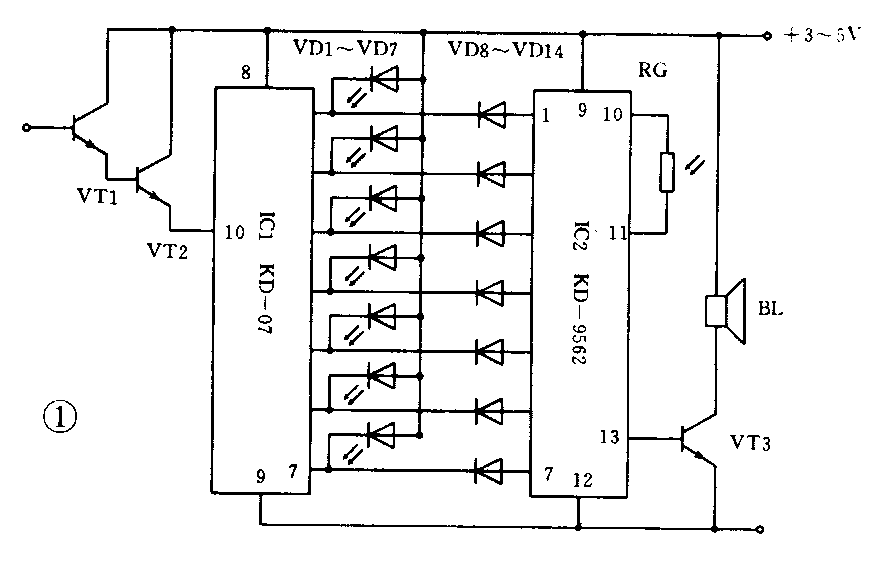

该装置的电路原理如图1所示。

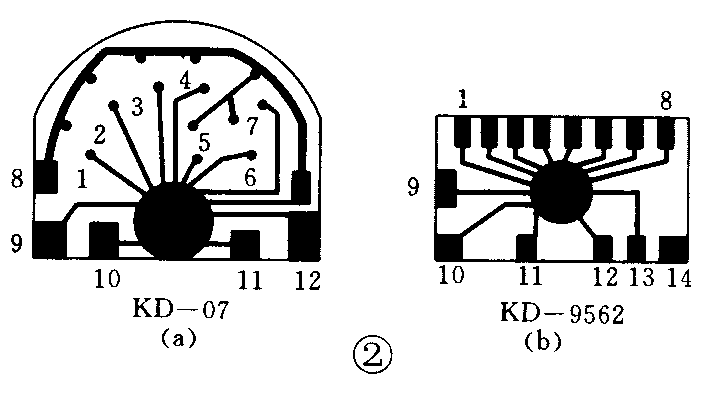

电路中IC1为七灯闪光猜灯游戏器专用集成电路，型号为KD－07。IC2为八音报警集成电路，型号为KD－9562。IC1、IC2是浙江晶龙电子公司生产的软封装电路，其结构如图2所示。集成块引脚数字是笔者为叙述方便而加的。
KD—07的功能是，当触发端10脚被低电平触发时，引脚1～7依次输出低电平使接在1—7脚上的发光管轮流闪光，循环数圈后最后随机停在某一发光管上。若在11与12脚间接入压电蜂鸣片，则在闪光的同时发出嘀嘀叫声。
KD—9562是较常见的八音报警音乐片。它共有八个选声端；低电平有效。本电路中我们只任选七个，另一个闲置不用。
图1电路的工作原理比较简单。当IC1被触发后，其l～7脚输出的低电平依次加到IC2的七个选声端，这时扬声器发出七种模拟声，声音将持续15秒钟左右。也就是说该装置的工作实际上是利用IC1的1～7脚输出的低电平对IC2的l～7脚选声端作扫描选声来完成的。由于IC1的1～7脚低电平的输出速度逐渐变慢而停止，故使扬声器发出的声音十分怪异。
RG为IC2的外接振荡电阻，它的标准值为200kΩ。现改为光敏电阻，这样当光线变化时IC2的振荡频率也将发生变化，这就更增加了声音的怪异性。
VD8～VD14的作用是防止IC1向IC2电流倒灌而设置的保护二极管，并兼有抗干扰作用。
电路中的集成电路要选用规定的型号。VT1、VT2、VT3均用NPN型小功率硅管，其β≥200。如9013或9014。VD1～VD7用普通Φ5高亮度发光管；VD8～VD14用IN4148开关二极管；RG用普通光敏电阻，也可用200kΩ左右固定电阻代之。
电路中IC1的1～7脚和IC2的1～7脚并无一一对应关系，只要一对一接入即可。由于元件不多可不必另做电路板。只要电路联接正确无须任何调试即可成功。初学者可通过本制作学习到音乐集成电路的基本使用；更重要的是了解不同功能的音乐集成电路的复合应用方法，从而设计出更新颖的电子装置。(王凤稳)
