CD机改装VCD影碟机

🏠 首页 《无线电》杂志 1995年 🔗 第8期 🔗 第18页 分类:广阔天地大有作为 🔗 讯通 🔗

VCD影碟机由于其价格低、画质高和适合价格十分低廉的影碟片,深为广大用户所喜爱。本文介绍的将是用普通音乐CD机改装的VCD机。经改装后的VCD机除可十分清晰地播放活动画面的PAL和NTSC制VCD影碟片,还可同时兼容并自动识别播放音乐CD片。原CD机功能指标均不改变,且改装简易,连线少,并无需任何调试。此外,还具备多种声音选择功能及PAL彩色制式输出,使任何彩电均可观看VCD机播放的节目。

改装原理

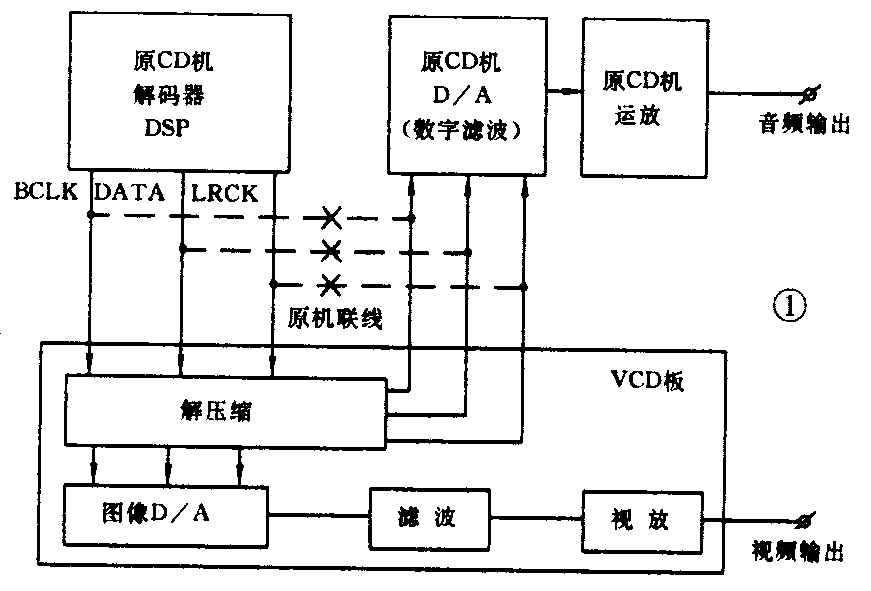

VCD影碟片由于片径小(12cm),其存储容量相对也小。要存储长达74分钟的活动图像和音乐信号,采用常规LD方式将音像信号编码输入制片显然不行,因此在制片时,首先要将其音像信号压缩编码,然后再输入母盘、压片,为此,也称VCD影碟片为压缩影碟片。播放时,需将激光头读出的视盘压缩音视频数字信号进行压缩解除处理,再由D/A转换电路及数字滤波电路分别还原出音视频信号。改装时,需加装一块VCD解压缩解码板,对原CD机数据输出端口位时钟(BCLK)、串行数据(DATA)、左右通道时钟(LRCK)进行解压缩处理,解压后的声音数字信号由VCD解码板引出输至原CD机D/A电路还原出音频模拟信号,经音频放大器还原成声音,解压后的图像数字信号则由VCD板内D/A、数字滤波、视频放大等电路还原出图像视频信号,经电视机还原出图像。改装原理框图见图1。

图1
图1 🔍原图 (871×591)

改装方法

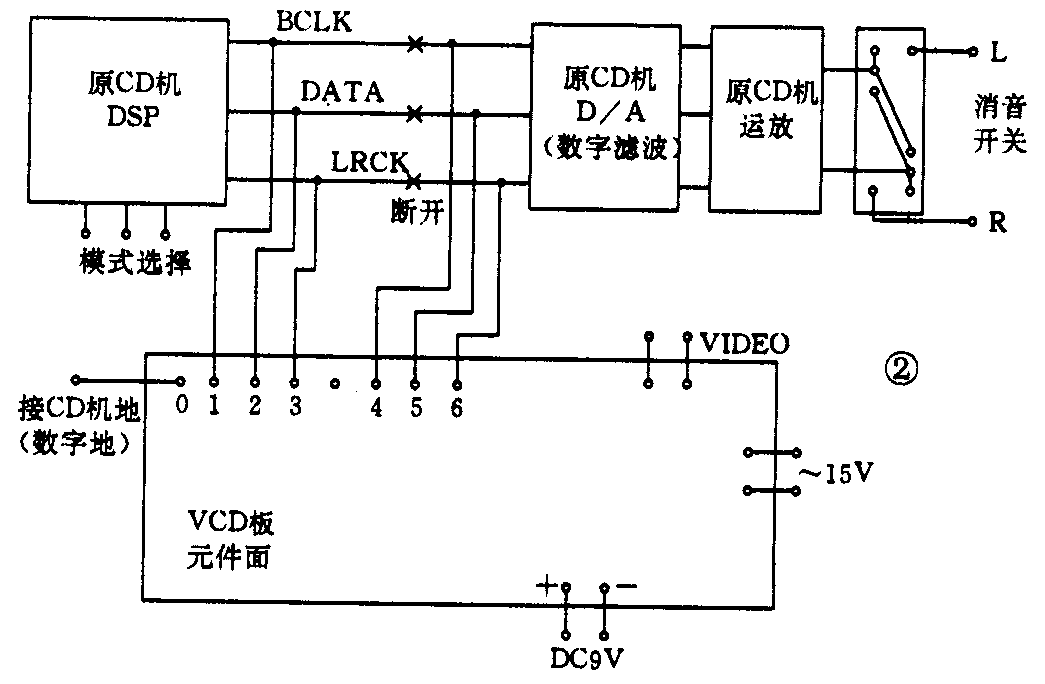

VCD解码板及改装电路连接见图2,VCD板尺寸为220×100mm,其中1接地,①、②、③脚为数据输入端,④、⑤、⑥脚为解压缩后声音数据输出端。改装前,先将持改装CD机外壳打开,在机内空余处水平固定VCD解码板,并在后板上装一视频输出插座和一片2×3拨动开关(用于卡拉OK时原唱歌声消隐和故事片国/粤语或国/英语选择)。由于VCD解码板需用两组工作电源,一组为+5伏,另一组为+12,+5伏由CD机电源整流处(9伏)取出,+12伏则需在空余处另加装一只15伏电源变压器,经VCD板上整流稳压电路后供电。在CD机电源整流二极管上各并一只任意型号整流二极管。揭开CD机电路板(不需断接任意一引线),找出解码器DSP上的BCLK、DATA、LRCK三根功能引脚,在印板上将其断开,分别将BCLK、DATA、LRCK输入VCD解码板①、②、③脚,输入的数据信号由VCD板内进行解压缩后,一组由图像D/A及数字滤波视频放大后还原成图像信号,另一组则由④、⑤、⑥脚输出至断开后与BCLK、DATA、LRCK对应的原CD机声音D/A芯片(或数字滤波器),经机内音频放大电路还原成音频信号。焊下原CD机音频输出插座引线,按图2串入消音开关,不需调试,通电即可工作。

图2
图2 🔍原图 (1045×684)

由于市面现有CD机BCLK位时钟晶振共为3种,分别为8.4672兆、11.2896兆和16.9344兆(打开CD机盖即可看到晶振数字)。如为11.28兆,适用于上述改法并对原CD机电路无需任何改动;如为8.4672兆或16.9344兆,需改变CD机数字滤波器工作模式,具体方法为:8.4672兆时,查找出DSP引脚MD1、MD2、MD3(模式选择),将MD1、MD2、MD3接CD机+5伏电源,MD2接地。16.9344兆时,MD1接地,MD2、MD3接CD机+5伏电源即可。如DSP芯片中无数字滤波器可不作模式改动,如松下机芯DSP芯片为MN6626,该DSP中无数字滤波器,因此,只需找出BCLK、DATA、LRCK(对应为27、26、28脚)引线接入VCD解码板即可。

改装实例

现市场上CD机生产厂家及型号众多,但90%以上均选用日本SONY机芯组装,其系列SONY机芯DSP解码器型号均为CXD1125、1130、1135、1167、2500五种,而这五种型号DSP引脚功能除CXD2500芯片BCLK为35脚、DATA为34脚、LRCK为32脚,其余四种DSP芯片完全相同,其中76脚为BCLK,78脚为DATA,80脚为LRCK。这三脚均对应联接于声音D/A(或数字滤波)IC上,在印板上断开这三根功能线,将DSP上66、68、80脚引线接在VCD解码板①、②、③脚上,再将VCD解码板上④、⑤、⑥脚引线接在D/A(或数字滤波)芯片原与DSP相对应连接的引脚上。DSP芯片55、56、57脚为工作模式选择引脚(MD1、MD2、MD3),查看晶振数字,照上述方法来选择MD1、MD2、MD3电位,连接电视机和扩音机,通电则可工作。其它型号DSP解码器只要知道BCLK、DATA、LRCK及模式选择引脚,均照此法改制。

图3
图3 🔍原图 (675×360)

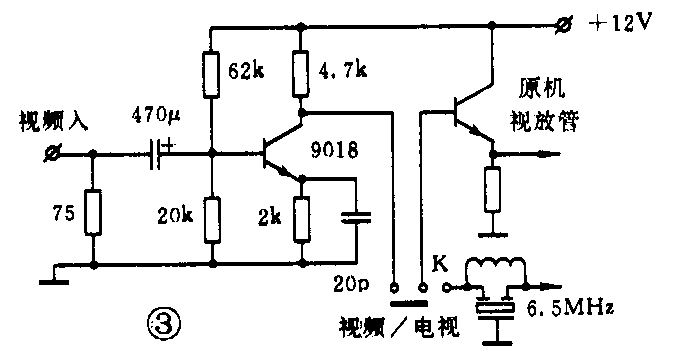

本文VCD解码板为视频输出方式,采用有AV功能的电视机可直接收看。如无AV功能的电视机可自行加装一射频调制器为射频输出,但图像指标将下降。也可将电视机内的视放输入端断开,引出视频输入插口收看。如不能出现正常图像,可能是相位不同,在其视放管基极与6.5兆图像陷波器间断开后按图3加接一反相器即可出现正常图像。(讯通)
