普通大功率晶体管的集电极就是其散热基板，即集电极和散热基板是相通的。在使用过程中需要采用绝缘措施将晶体管与散热器隔开。通常采用40～75μm厚的云母片或涤纶薄膜涂覆导热硅脂后，贴装于功率器件与散热器之间。这种绝缘措施将导致热阻大幅度提高，实际耗散功率降低，可靠性下降。此外，这种绝缘手段易产生漏电等故障，同时对散热器表面光洁度要求较高。

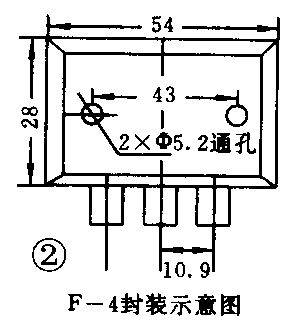

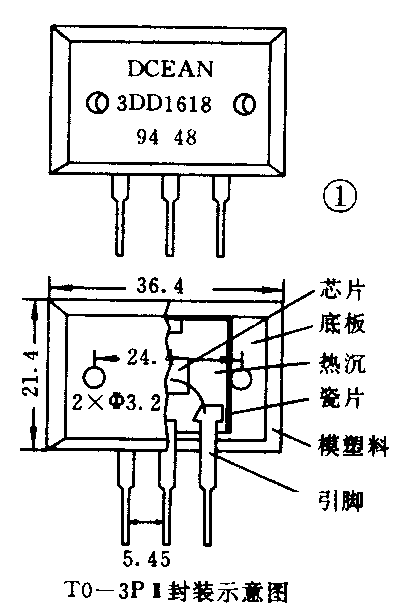

本文介绍一种安装面绝缘型大功率晶体管。它的外形封装有两种：ISOTO—3P Ⅱ、ISOF—4（“ISO”表示绝缘型），详见图1、图2。这种器件在结构上采用了一层高导热率的电子陶瓷，将集电极与散热基板隔开，既保证了电的绝缘，又保证了热的快速传导。实际使用时，在管子的安装面上涂覆导热硅脂后，直接贴装于散热器平面上即可。所以安装热阻降至最低，最大限度地提高了器件的实际耗散功率。同时，给安装工艺带来了极大的方便。

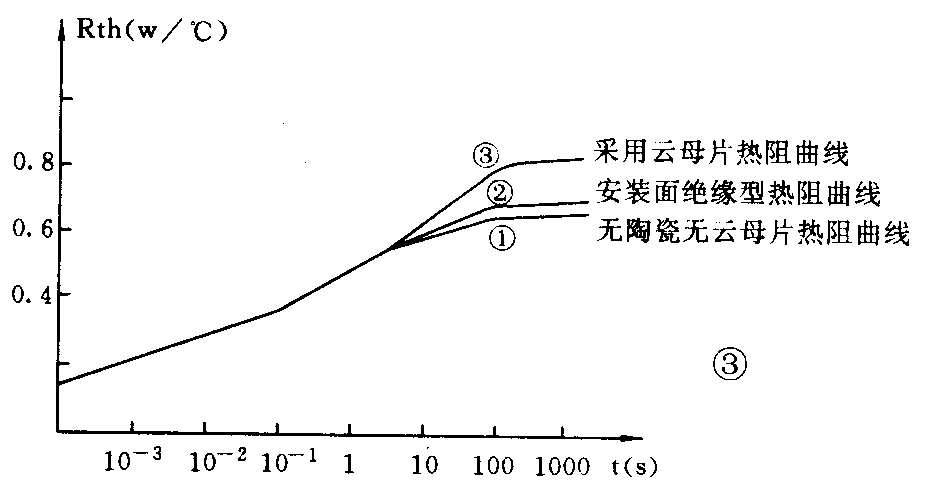

为了进一步理解这种器件的优越性，在此给出一组热阻曲线，如图3所示。曲线1是无陶瓷也未加云母片的结果，曲线2是有陶瓷未加云母片的结果，曲线3是无陶瓷加云母片的结果，测试功率为75W。不难看出，曲线1与曲线2几乎重合。因此，利用陶瓷绝缘的效果非常理想，不仅在同等功率下可缩小散热面积，同时也大大提高了可靠性和对恶劣环境的抗蚀能力。
这种安装面绝缘的大功率管广泛应用于高保真音响、步进电机驱动、电源调整以及超声设备功率输出等场合。

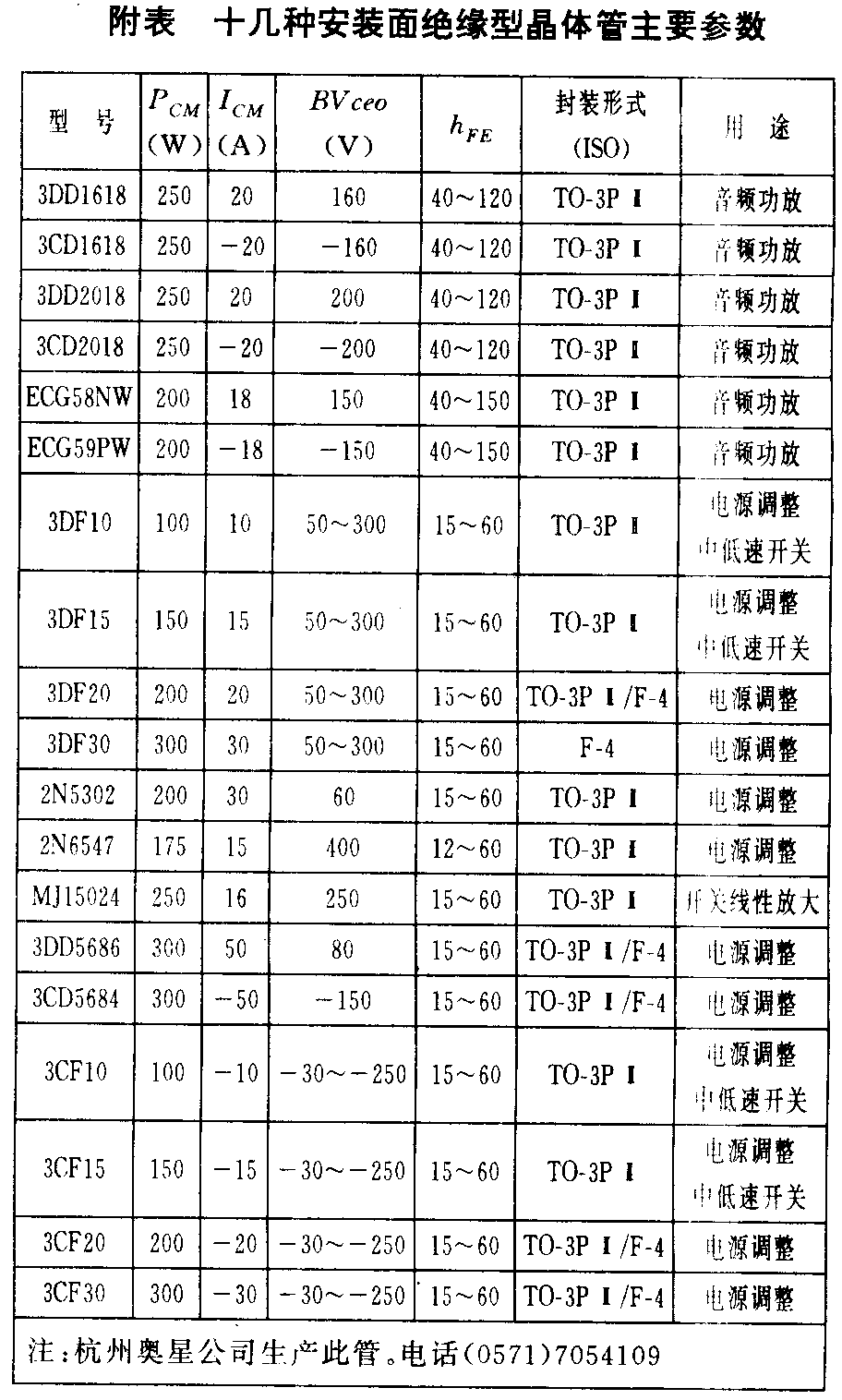

国内有的公司已成功地开发了上述这种封装结构，并批量生产此种晶体管。现将十几种安装面绝缘型大功率晶体管的主要参数列于附表内，供实际选用时参考。（谢世健 李振江）
