康佳第三代彩霸系列T251X的电源电路和29英寸机心电源部分非常相似，其中保护电路较多，了解它的工作原理，对维修电源电路非常有帮助。
一、电源滤波板工作原理
电源插头引入的220V50Hz交流电经4A交流保险丝管送往第一级互感滤波器L1001后再送往电源开关SW001。有关电路见图1。此电压再经插件XS1001后送入第二级互感滤波器L1002。互感滤波器是一个双向滤波器。它既可滤除由电网进入电视机的干扰，也可防止开关电源本身的干扰窜入电网干扰其它家用电器。C1001、C1002、C1003为高频滤波电容，R1001为平衡稳定电阻。此后，电路分为两路送出，一路送往由TH1001（消磁热敏电阻）与装置于彩管周围的消磁线圈组成的消磁电路，在每次开机时对显像管进行一次消磁，以消除前次关机CRT上铁体的剩磁或杂散磁场的干扰；另一路经保险电阻R1002后送入桥堆BR1001整流，经C1008滤波后产生近300V直流输出。该级电路中C1004、C1005、C1006、C1007用以滤除交流电源中可能带入的高频杂散干扰。＋300V直流电压经XS901插件送入电源板。
二、电源板工作原理
行扫描、高压电路需要的+B电压（130），伴音输出电路需要的20V电压，都由开关变压器、开关管、取样和误差放大电路组成的切换稳压器产生。有关电路见图2。
此系列机心是冷底盘，采用了光电耦合器N902进行隔离，因此切换稳压器为绝缘切换稳压器。
1．电源开关电路工作原理
（1）接通电视机电源后，来自整流电路的脉动直流电压一路经R901、R902加至V901的基极，一路经开关变压器T901的P1、P2绕组加至V901的集电极。于是开关管V901导通，集电极电流I\(_{C}\)开始流动。
（2）由于I\(_{C}\)开始流动，开关变压器T9O1的B1至B2绕组产生感应电动势，由于同名端的关系，B1点电压升高，使V901基极电压提高，IC进一步增大，此正反馈作用，很快使V901趋于饱和。
（3）当V901的集电极电流I\(_{C}\)饱和时．T901绕组B上感应的电压消失，导致V901基极电压下降，IC减小，此时在B绕阻中产生反向电动势，同时S绕阻中产生感应电压，经二极管VD9l3、VD914整流后作为+B130V和20V直流电压输出，即开关变压器T901储存的能量通过S绕组提供给负载。
（4）B绕组中感应的反电动势使B2点的电压高于B1点并经VD902给C906充电。C906充电的结果使V901基极电位降低，此负电位导致V901截止。
（5）C906上的部分电荷经R911和光电耦合、N902（4）→（3）脚、R915给C908充电，当充电到超过V902的门限电压时，V902将导通，V903也导通。
（6）由于V902、V903的导通，C906将经过R907与V903放电并流进C908、VD901和R904，此电流使C908反向充电，V902基极电位下降，导致V902、V903截止。
（7）就这样，处于导通状态下的V903造成C906完全放电，放电终止，C906两端的电压为零，其对V901基极的影响消失，即回复到起始电压状态，并开始下个周期工作。
2．稳压过程
为了防止输入交流电压的变化及负载的变动引起+B电压不稳定，通过对+B电压的检测和对切换稳压电路的控制，使输出电压保持不变。工作过程如下：
如某种原因使+B电压升高经RP901、R934分压送入稳压块N901，则N901的Q1的基极电压升高，I\(_{C}\)增加，光电耦合器N902的电流增加，导致V902基极电压升高，集电极电流增大，V903的集电极中电流也增大。这时C906的放电加快，其对V901基极的影响提前消失，导致加速恢复到起始状态，使S绕组感应的正脉冲周期变短，结果使+B电压呈下降趋势，最终保持输出电压不变。同样道理，当+B电压降低时，工作过程与上相反。
3．遥控电路的电源和“备用”电源电路
即使电视机处于等待待状态，遥控电路也需要随时准备接收遥控指令，因而需要专门设置遥控电路用的副电源。为了提高效率，此部分也采用了开关变压器方式进行切换稳压。机心在等待状态下，功耗非常小。和主电源一样，它能在很宽的输入电压范围内工作。
（1）遥控电路的电源电路工作过程
打开电视机电源开关，来自整流电路的脉动直流电压经R9l7、R918加至V908的基极，导致V908导通，集电极电流I\(_{C}\)流动。由于开关变压器线圈间的感应电动势通过C917、R919反馈给V908的基极，使V908集电极电流IC进一步增加直至饱和，此后I\(_{C}\)减小感应电压反向，又促使V908截止。当V908截止时，储存在开关变压器T902内的能量通过次级绕组并经VD910、N904整流稳压后，输出供遥控电路的+5V电压。当把T902的能量供给负载时，流到T902的次级绕组的电流停止流动，并产生反极性电压。此电压又被加给V908的基极，V908再次导通，开始下一个周期工作。输出电压由稳压二极管VD908和误差放大管VD907，根据VD907、C915整流滤波后的取样电压又被加以控制。假如由于某种原因使负载端电压升高，V907的基极电压也将升高，导致V908基极电压降低，使T902减少储能，最终使负载处电压下降。另外V908的发射极电阻R923接至V907的基极电路，V908的IC增加后，I\(_{e}\)也增加，经R923、VD909加至V907的基极电压也提高，这会使V908的部分基极电流流到V907，而V908的基极电流受到限制，从而保持输出电压恒定不变。
（2）“备用”电流控制电路
“备用”状态由微处理机N601（MN152828）第8脚的电压来进行控制切换。当处于“备用”状态时，插件XS903（1）输入高电平至V912，使V912饱和导通，导致N903光电耦合器的导通，V903也导通，从而导致开关管V901停止工作，主电源无输出。
4．电源电路的保护电路
（1）V901的过载电流保护
设开关变压器初级绕组P1至P2间的电压为V1，流过绕组的电流为I1，＋B次级绕组S1到S2间的电压为V2，流过绕组的电流为I2，则V1I1=V2I2。当负载不正常而出现过载电流时，初级线圈上的电流I1也将随之增大。由于I1增大，V901的发射极电流I\(_{C}\)将增大，由检测电阻R908、R909检测并导致V904基极电压升高，并迅速导通，此后，V905、V903也将导通，V901基极电流减少。集电极电流受到限制，从而保护了开关管V901。
（2）＋B电压130V过流保护
R950为过流保护电路的检测元件，当+B负载过流时，R950上的压降增加，同时给C933充电，结果使V909导通，致使综合保护电路工作，电路转至备用状态。
（3）综合保护电路
此系列机心在设计时，由V913、V914等组成综合保护电路，它可将各种故障取样电压，输入至保护电路的V9l4基极，使V914、V913导通，经R943、VD912使V912导通，综合保护电路被激活，主电源振荡停止，无+B电压输出，整机处于备用状态从而使电视机在各种方式都能得到保护。无论出现何种故障，只要V914基极出现高电位，保护电路被激活整机处于备用状态。
（4）+B电压130V过压保护
保护电路由齐纳二极管VD917、可控硅V915、V911等组成保护电路，其工作原理如下：当主负载的+B供电电压异常升高时，经R927、R928分压后齐纳二极管VD917（10.4V击穿）导通并引起可控硅V915导通，导致R930上的压降升高，V911导通，综合保护电路动作，电路进入备用状态。
（5）保护电路复位
此电路的主要目的是防止保护电路误动作，就是说，在正常操作情况下，它防止保护电路实施设定备用状态的操作，它由V910等组成。在保护电路工作后，可以在遥控发射器上按电源开关，以设定备用状态，则此状态变为正常的备用状态，而且能使保护电路复位。例如当电源开关很快地接通或断开时，此复位电路可防止保护电路误动作，当然，这种情况很少发生。

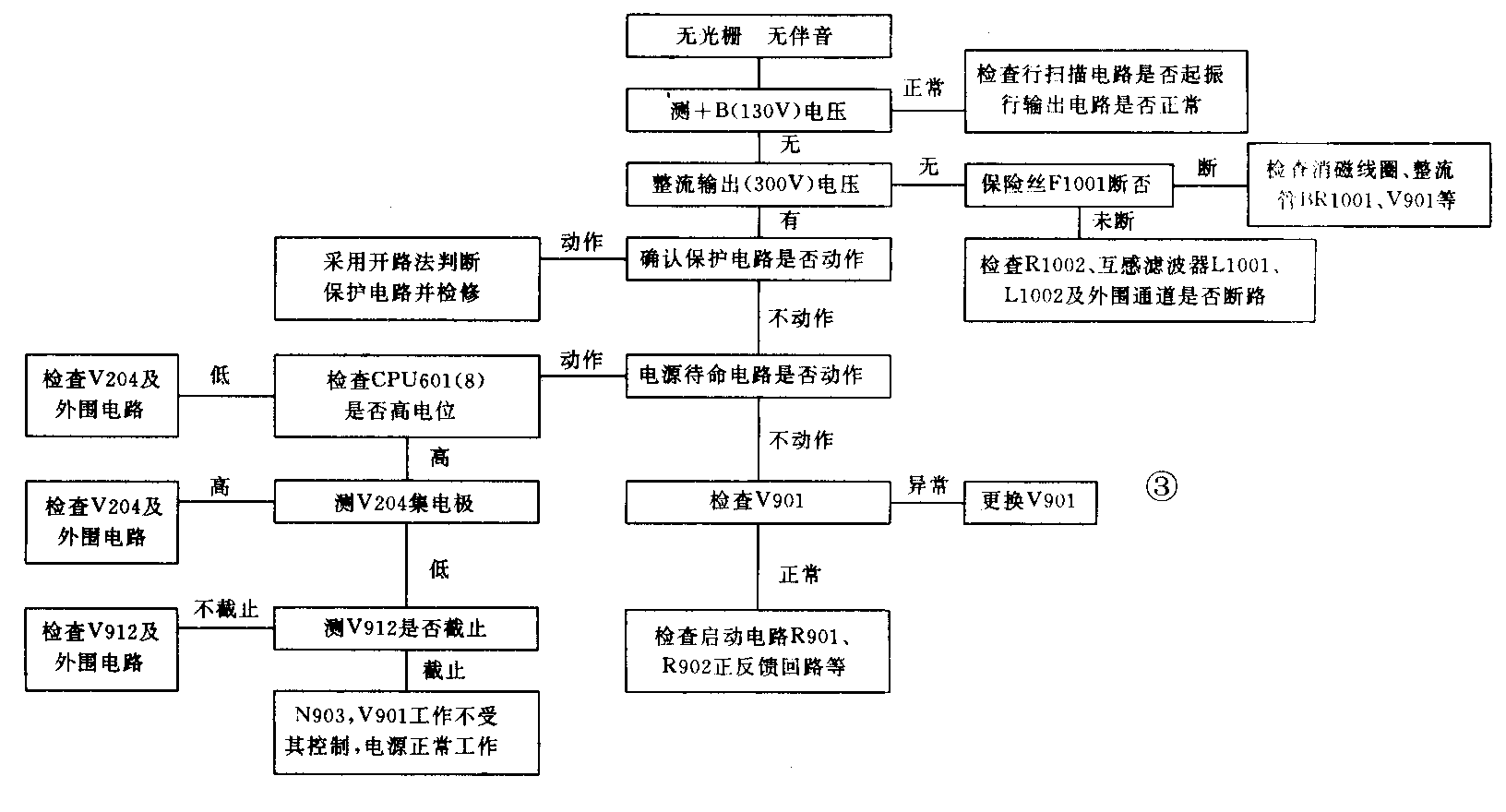

电源电路常见故障为无光栅、无伴音，其检修方法见图3的流程图。(王清)
