近几年来，我国的无线和有线电视广播得到了突飞猛进的发展，中央电视台的1至4套和省、地（市）电视台的节目，通过无线和有线电视系统覆盖着城市和县镇所在地。然而，离城镇较远的偏远农村，还有不少地方收不好或收不到电视节目。现提供以下几种改善电视收视效果的方法，可根据各地的经济条件和信号源的情况，择优选用。
建立电视转播系统
根据信号源的不同，转播可分为两种系统：
1．电视差转系统
电视差转系统适合当地只能收到一个相对较强的信号（其场强至少应在40dB以上）而其余信号都很弱或根本收不到的地方，或者是指定要转播某一频道节目的地方。图1是一个有代表性的小功率电视转播台的系统组成图。它应包括：电视差转机、收发天线、录像机、卫星接收天线、卫星接收机、电视中频调制器、电源设备（包括配电和自动调压）、电视机、天线支撑物和馈线等。这个系统，不但可以转播电视台的节目，而且还可以播放录像和收转卫星电视节目。
建立电视转播台时，应注意这样几个问题：
（1） 被转播的电视信号场强至少要在40dB以上，否则，难以保证转播质量。被收转的信号越弱，差转机的接收天线的增益应越高，方向性应越强。若还满足不了信杂比的要求，可考虑增加高质量的单频道天线放大器，以提高差转机输入信号的电平。一般情况下，外来信号的场强，加上接收天线的增益置，减去接收天线馈线的损耗量，应大于差转机要求的最低输入信号电平值。
（2） 电视差转机的收转频道和发射频道一定要隔开，具体发射哪个频道，应征得当地主管部门同意。
（3） 接收天线的馈线通常不用300Ω平行馈线，这是因为平衡扁馈线的损耗很大（每百米损耗大于22. 6dB），抗干扰能力差的缘故。常采用75Ω同轴电缆作接收天线的馈线，它的优点是衰减小，屏蔽好，易与折合振子实现阻抗匹配和变换。
（4） 发射天线通常采用无方向性的十字型天线。当层间距离为二分之一波长时，二层增益为1.2，四层增益为2.4，六层增益为3.7。发射天线高度，在农村一般为30m左右，顶端应设避雷装置，而且接地要良好。主馈线和分线均用75Ω同轴电缆。馈线与天线应匹配良好。
（5） 差转机的输出功率不宜过大，只要能满足本地区接收要求即可。
2．卫星电视转播系统
这种系统适用于当地空中各电视台的信号都非常弱或根本收不到的地方。这时可用卫星接收机，接收来自卫星上的电视信号，其系统构成如图1所示。实施卫星转播时，只需将转换开关S1与电视中频调制器接通，S2与卫星接收机相连即可。
目前，国内已有几个厂家生产出卫星电视收发一体机。整机固态化，射频采用声表面残留边带滤波器和运输螺旋滤波器。它把专业型卫星接收机和发射机科学地结合为一体，发射功率有1～10W系列,频率有米波和分米波各波段。
卫星接收系统，考虑价格与性能，用直径1.5m天线，25°K高频头和专业型卫星接收机，一般可以获得满意的效果。天线直径越大，灵敏度越高，接收到的信号质量越好。当收转中央电视台第四套节目时，需经制式转换器将NTSC制转换成PAL制。
共用电视天线系统
共用电视天线系统的前端组成如图2和图3所示。它属混合型前端。因其覆盖范围不大，一般为一个自然村，或相邻近的几个自然村。另外，农村黑白电视机的拥有量较大，故常采用隔频道全频段传输。
1．前端组成
混合型前端按使用放大器来分，有多波段和全频道放大器两种形式。
（1）多波段放大器形式

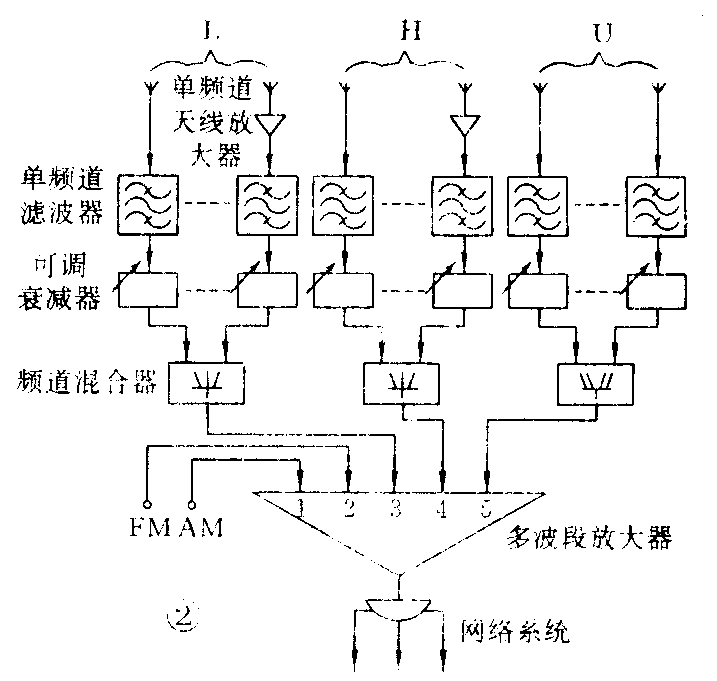

多波段放大器一般有3个到5个输入端子。3个端子的输入信号分别为1～4频道，6～12频道和U频道；5个端子的，除3个电视频段外，还有前端的构成如图2所示。单频道滤波器掉除本频道以外的杂波，使信号更加纯正。衰减器用以调节放大器各频道输入信号电平的大小，使其基本保持平衡，以免因信号电平的差异过大而引起放大器产生交调、互调等非线性失真。若某一频道信号太弱，则需加单频道天线放大器，或采用特殊的高增益天线，以提高信号电平的强度。混合器将各频道的信号混合输入到多波段放大器相应的输入端子，经放大后由输出端输出全频道电视信号给网络系统。
（2） 全频道放大器形式
全频道放大器只有一个输入、输出端子。多路信号混合器将L、H、U三个波段的信号混合成一路，输入到全频道放大器，经放大后输出给网络系统。有的多路信号混合器在其输入端设有衰减器，此时，则不必另设衰减器。这种系统的构成如图3所示。
2．网络系统
共用电视天线的网络系统一般采用树枝状的分支分配系统。如果一个自然村只有几十户人家，而且居住较为集中，负载不太重，前端放大器有可能带得动。此时，在前端到用户之间可不设放大器，但在调整前端各频道输入信号电平时，高频道（特别是U频段）的信号电平应比低频道的信号电平稍高一些，以补偿电缆对高频道信号衰减较大的损耗量，使用户端各频道的电平差别不太大。
另外，在进行网络设计时，应保证离前端最近的用户电平不大于83dB；最远的用户电平V频段不小于57dB，U频段不小于60dB。

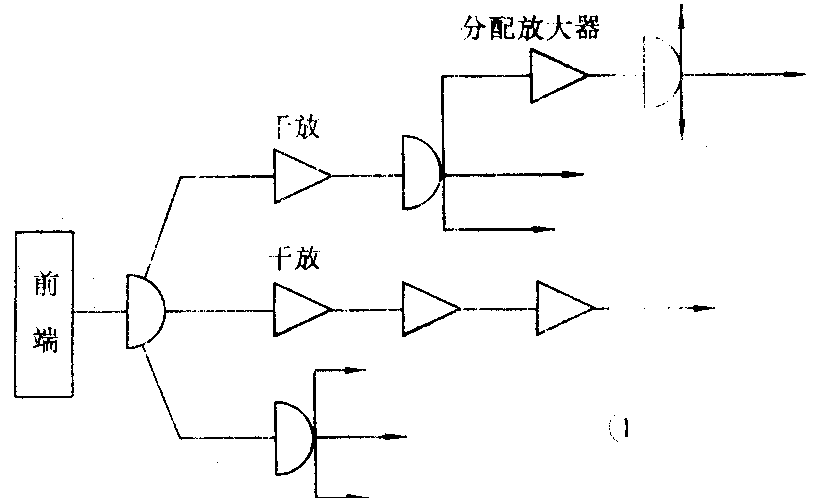

如果一个自然村较大，或居住得很分散，或一个前端需供几个相邻很近的自然村时，应根据用户分布情况，将其分成若干个小片，每个小片用一条干线来传输。此时，应在干线中间，干线与用户之间加装干线放大器或用户分配放大器，如图4所示。干线放大器用以补偿干线损耗，用户分配放大器用以提高用户的信号输入电平。为了使各频道的信号到达用户端的电平基本一致，在放大器之前应接入线路均衡器。
卫星地面接收与共用电视天线系统的结合

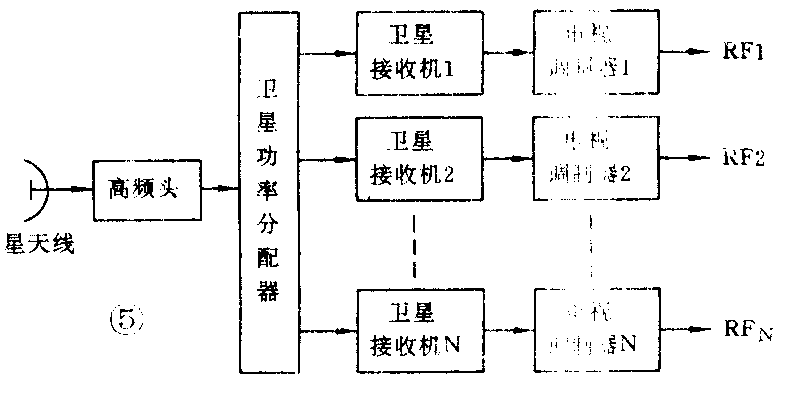

目前，通过中星5号和亚洲1号卫星转播中央电视台的1～4套和浙江、山东、云南、贵州等几个省电视台的电视节目，在不久的将来，东方红3号和亚洲2号卫星升空后，通过卫星转播的电视节目将会更多。将卫星上的电视节目有选择地接收下来，并送入共用电视天线系统，将会大大丰富电视屏幕的画面。这种系统的构成如图5所示。卫星接收天线可选用直径为2～3m的，相应的高频头为25°K～28°K。卫星功率分配器输出路数的选择应和使用的卫星接收机的数量相同。每一台卫星接收机只能输出一套卫星电视节目，有N台卫星接收机，可同时输出N套卫星电视节目。电视调制器将卫星接收机输出的声音和图像信号调制到各自规定的频道上，成为RF（射频）信号，送入前端相应的频道混合器，与电视天线接收到的开路电视信号相混合，经放大器放大后送入网络系统。
小型卫星有线电视系统
现已研制出供几十户人家使用的小型有线电视系统的前端，其构成如图6所示。它可同时输出8路由卫星和其它信号源提供的节目。整个信号系统由一个机柜组成，它包括一个8路卫星功率分配器，8台卫星接收机，8台电视调制器，一个8路信号混合器以及电源供给和散热系统，如图6虚线框中所示。在机柜的面板上具有图像调制度、伴音偏离调整、卫星信号调谐、AFT等功能，还可利用外接A、V插口播放自办录像节目，或将当地的开路电视节目接入系统中。该机柜接一个2～3m的卫星接收天线、高频头以及一个宽频带放大器和一个几十户的网络即可组成一个小型的有线电视系统。该机柜图6所示连接即可使用。（张天民）
