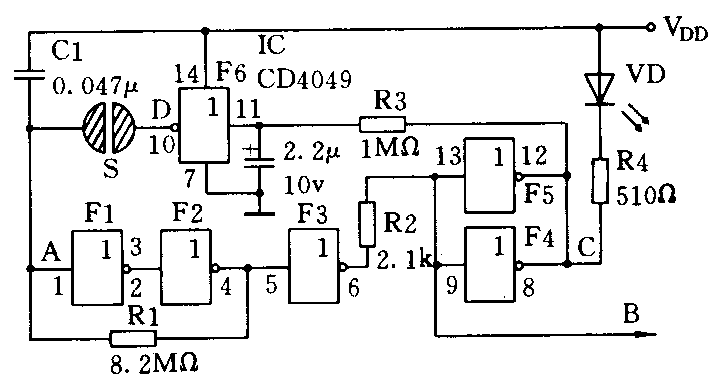

本刊1994年第6期介绍了“数字集成电路简易测试板”，它对数字集成电路的功能测试及实验均具有实用价值，为了简化和完善该电路，笔者使用一片CD4049设计了“多功能触摸开关”（见附图），用来取代原电路中的输入开关、输出显示及单脉冲发生器，其优点是电路简化，结构设计容易。
电路原理：
一、输入开关 将图中的B点接被测集成电路的一个输入端，接通电源，V\(_{DD}\)经电容器C1耦合至非门F1的输入端（A点），经两次反相后，F2输出为逻辑“1”，经F3反相输出为“0”，经R2接B点，R1形成正反馈使A点保持“1”态，与之相连的触头K的左侧为“1”。非门F4、F5并联，为的是增强输出能力，其作用有二：一是显示被测集成电路的一个输入端的逻辑电平，“0”时VD不亮，“1”时VD发光，二是经F4、F5反相C点为“1”，经R3、C2延时后，F6输出为“0”，与此相连的触头K的右侧为“0”，以上过程即完成了电路加电后触摸开关输出为“0”的初始状态。
当手指触摸K时，由于原始状态A点为“1”，D点为“0”，C1通过人体手指而放电，使A点变为“0”，B点输出为“1”，C点为“0”，VD发光，显示“1”态，经一定的延时后， D点为“1”，给下次触摸作准备。
二、输出显示 将图中的B点接被测集成电路的一个输出端，若被测集成电路该输出脚的逻辑电平为“0”，则C点为“1”，VD不亮；若输出为“1”，则C点为“0”，VD发光，即显示了被测集成电路的输出状态。由于电路中R2的隔离作用，使输出显示与触摸输入开关的输入电平无关。
三、单脉冲发生器 将图中的B点接被测集成电路的一个输入端，手指轻触两次，即对被测集成电路输出一个单脉冲，其脉宽由两次触摸的间隔时间所决定；若手指触摸触头上不放，则B点会输出连续不断的脉冲串，直至手指离去，脉冲振荡停止，这对计数器的功能测试及实验是十分有用的。由于人的手指触摸有一触摸时间，它取决于电路中R3、C2的时间常数，延迟时间太长，必然影响输入速度，给操作者带来不便；延迟时间太短，手指触摸还未离开，D点又翻转了，造成输出电平的混乱。图中的R3、C2其延迟时间约30ms左右，既满足了触摸的可靠性，又不致使连续脉冲的周期过长，该电路实质上是具有（单触／连续）功能的脉冲发生器。(易珊)
