问：一台山峡DK－711D录像机，在使用过程中出现重放图像正常但无声音故障。因无图纸资料，不知如何动手检修？（江苏 许玉明）
答：重放图像正常，无声音，一是音／控磁头不良；二是伴音放大电路有故障。置录像机于重放方式，用手触摸声音磁头焊点，若扬声器内无干扰声，说明故障在重放音频通道，声音磁头完好，否则，有可能是音频磁头损坏。
该机音频电路系由IC403（TA7348P）及其外围元件组成，其⑨脚为+9V工作电压供电端。若IC403⑨脚无+9V工作电压，应进一步检测电源板有无+12V、＋15V电压输出。该机故障多为供电电阻R109一端脱焊所致。如果工作电压正常，IC403外围元件良好，应考虑更换TA7348P。（聂元铭）
问：一台牡丹54C4A型直角平面彩电，开机后无光栅无伴音，但红色指示灯亮，且机内发出明显的“吱吱”声，不知故障发生在何处？（河北 汪午平）
答：这种故障通常是机内主电压保护电路动作所致。由于保护电路动作，使主电压输出近于零；同时因开关电源输出处于短路状态，使开关电源相当于一个低频脉冲振荡器，故发出吱吱叫声。导致保护电路动作的常见原因有两个：一是保护可控硅元件FD315M损坏。只要换上新件便可解决问题。若无FD315M，可用3CT315M直接代换。二是保护电路被异常电压误触发。对此，若查保持电路本身无故障，则大都是行输出级的问题，主要是高压打火及行逆程电压过高等引起。（兰德）
问：一台长城JTC512彩电，图像上部有回扫线，下部正常，调整加速极电压无效，问故障出于何处？
答：电视机出现回扫线分为两种情况：第一种为无图像有回扫线，这种情况具有图像故障和光栅故障的双重性，其原因是：①无场消隐脉冲注入到末级视放管发射极。②末级视放电路无180V电压。③显像管加速极电压偏高。第二种情况为有图像有回扫线，这属于图像类故障与光栅无关，本例即如此，故调整加速极电压是不起作用的。其故障原因是末级视放管发射极未得到场消隐脉冲或得到的是幅度低的消隐脉冲，因此应检查场消隐信号输出电路。从现象看回扫线并不满幅，说明场消隐信号已经注入视放电路中只是因其脉冲幅度及波形不合适而造成局部回扫线，常见的原因是二极管VD255正向电阻变大及稳压管VD250特性不良。（陈克军）
问：一台百合花37厘米彩色电视机出现亮度失控故障，经检查是解码电路TDA3565损坏所致，更换一块TDA3565故障排除，但用了几天后，TDA3565又损坏了，测量供电电压又正常，不知何故，请问如何才能彻底排除故障？
答：出现反复损坏解码集成电路TDA3565现象，一般是高压打火所致，在更换TDA3565之前，一定要将高压打火故障彻底排除（对其它型号的彩电也是如此），这样才能彻底排除故障。（邱慧远）
问：一台美国产卫星牌投影机损坏，经查是视放电路一只型号为MJE350的三极管烧毁，因买不到管子而无法修复，请问如何代换？（云南 杨沛荣）
答：MJE350是Si—PNP型高频高反压大功率三极管，其主要电气参数为：V\(_{CBO}\)=300V，ICM=0.5A，P\(_{CM}\)=20W。从现有手册中尚未查到可以直接代换该管的国内外型号，国产管3CA10G为Si－PNP型高频高反压大功率三极管，其VCBO=200V，I\(_{CM}\)=2.5A，PCM=25W，后两项参数均优于原管，但反向耐压V\(_{CBO}\)不及原管，如果原机视放电路实际直流工作电压低于200V，则可以采用3CA10G应急代换原管（新管为金封结构，应加装散热片另选位置固定）。若实际工作电压接近或大于200V，可以采用一只Si—PNP型中功率三极管与一只Si－NPN型大功率三极管组合成为Si－PNP型大功率复合三极管，取代MJE350，如图所示。图中的e、b、c分别为复合管的三个电极，VT1可选用3CG184F或3CK821E，VT2可选用3DA58或DF104，这几种管子均为国产管。也可以选用其它型号三极管，原则是VT1为PNP型，VT2为NPN型，两管的fT要尽可能高，V\(_{CBO}\)均应大于300V，VT2的ICM和P\(_{CM}\)应达到或超过原管技术要求。（文化）
问：一台三洋VHP－Z2HD放像机的LB1641损坏，可否用其它IC代换？（江苏 杨斌）
答：LB1641是双向驱动集成电路，市场极难买到。损坏后可用容易购到的且价廉的BA6209直接代换，电路不必作任何改动。（汤志成）
问：一台兰光牌双卡收录机，功放块LA4508损坏，请给出有关参数及各脚直流工作电压和直流电阻。（天津 董上河）
答：LA4508是8.5W×2的双通道音频功率放大电路，单列14脚封装。电源电压范围9V～23V。各引脚直流工作电压及用万用表红、黑表笔分别对地测量的非在线直流电阻如下：
引脚号 电压(V) 红(kΩ) 黑(kΩ)
1 11.5 5.3 45
2 0 6.3 32
3 1.2 6 48
4 6.0 4.8 22
5 0.62 280 23
6 10.7 6.2 33
7 0 地 地
8 12.0 4.7 44
9 10.7 6.2 33
10 0.62 280 23
11 6.0 4.8 22
12 0 6 48
13 n 6.2 32
14 0 地 地
（霄明）
问：有些收录机，经常烧坏电源变压器，不知什么原因？（乐有趣问）
答：收录机共有机内电池和交流市电经整流滤波成低压直流电两种供电形式。收录机由交流供电时，录放音结束，因自停开关的功能，使录音机停止运转，但切断的是低压直流电，而电源变压器初级头上仍有220伏的交流电。有些人使用收录机后，不把电源线的插头从电源插座上拔下，一旦市电波动，尤其是夜间市电电压可超过240伏，则录音机会因超过变压器承受电压而烧坏。当然也有因变压器质量欠佳，整流部分有故障所致。要养成使用完拔下电源插头的好习惯，以免造成不应有的损失。（倪耀成）
问：我部接修十几台进口和国产袖珍放音机、收放机，其中集成电路CXA1034损坏的故障占了相当比例，而且故障现象颇为一致，均为一个声道无声或声音微弱，为什么CXA1034易坏？如何避免？（广西 刘平强问）
答：这种故障并非仅多发于应用CXA1034的收放机或单放机中，在采用其他型号集成块的放音机中也较为常见。其主要原因是使用不当，最多见的情况是误接6～12V外接电源，引起集成块损坏。正常使用情况下，放音机集成块因电压过高或功耗过大而损坏的可能性很小，除非集成块本身质量欠佳或电路发生罕见的短路故障。可见在维修后应提请用户注意别误接外部电源。此外也可在维修时在机子电源一端串接一个N25或N20集成保护管，对防止集成块损坏有较大作用。（吉力）
问：一台扩音机中的两只进口功放管损坏，其型号分别为D768、B727，请告知这两只三极管的参数及代用管型号？（湖北 岳洁正）
答：D768与B727均是日本日立公司所产。D768为NPN硅管，它的主要参数是：Pc：50W、Ic：6A，V\(_{CBO}\)：120V，可用参数相近的国产大功率管直接代换，如3DK206C等。B727为PNP硅管，其主要参数是：Pc：50W，Ic：6A、VCBO：120V，可用国产3CD50E等直接代换。（邱慧远）
问：一台三洋M—G41型收放机，收音正常，放音无声，怀疑前置放大集成块BA3304F损坏，但该块很难买到，不知有无可以代换的其它型号集成块？（湖南 罗茂国）
答：应首先确定BA3304F是否确实损坏。该集成块是16脚双声道前置放大电路，其中5、4、2脚分别是Ⅰ通道的输入、负反馈和输出端，11、12、14脚分别是Ⅱ通道的输入、负反馈和输出端。判断集成块好坏的方法是：首先在2脚或14脚加感应信号，若扬声器中有声音输出，说明收音／放音转换开关没有问题。然后在5脚或11脚加感应信号，若声音输出增大，则说明集成块正常；若无声或声音很小，应进一步检查6脚电源电压和8脚偏置电压是否正常，若电压均正常，说明集成块已经损坏、该集成块损坏后，尚未查到可以直接代换的型号，可以采用AN7315进行间接代换，两集成块的对应引脚见下表。按表中对应引脚将新块焊好后，再在其4脚与地之间加接一只10μF旁路电容。
型 号 引 脚 序 号 │
BA3204F 1 2 3 4 5 6 7 8
AN7315 3 2 1 6
BA3304F 9 10 11 12 13 14 15 16
AN7315 5 9 8 7
（文化）
问：我有一台便携式海鸥L209型收录机，该机虽有内外录功能，但我想通过它录下别的收录机或电视机的节目，又不准备用外接话筒接收，怎么改装？（烟台 商德纲）

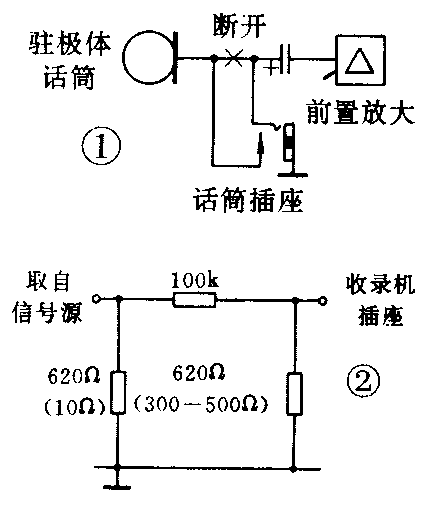

答：对于单卡收录机要复录其他收录机的信号，可将本机驻极体话筒断开接上二芯话筒插座，不用时拔去插头，又恢复了外录功能，可按图1所示，加装插座。如所录信号取自线路输出则信号相对小些，取自耳机输出的信号却很大，因此这时录音线必须加衰减器，如图2所示，括号内数值为取自耳机输出的衰减器电阻值。要注意的是，取自彩电的输出信号最好要用一个晶体管收音机的输出变压器隔离，以确保安全。（张国华）
