图文电视微机接收系统

图文电视微机接收系统是在普通的286或者386微机的扩展槽中，插入一块图文电视微机接收卡（简称PC卡），配上相应的软件，只要输入带有图文电视符号的电视广播信号（视频或高频），即可实现接收和处理图文电视数据信号的功能。

（1）功能：①能够接收不同规格的专业文件；②能够接收普通的图文电视节目；③能够测试传输信道的误码率（BER）；④能够利用微机外设对信息进行加工、打印与保存等处理；⑤能够对特殊专业文件进行解密接收。

（2）特点：①信息量大、可靠性高、传送速度快；②窗口菜单提示，模拟遥控键盘操作，使用简便；③软件设计采用模块化结构，多功能组合工作方式，可由用户重组配置，便于用户扩展、开发新的功能或自定义加密钥匙，增加了实用性；④可采用多种加密方法，可靠保护用户权限。

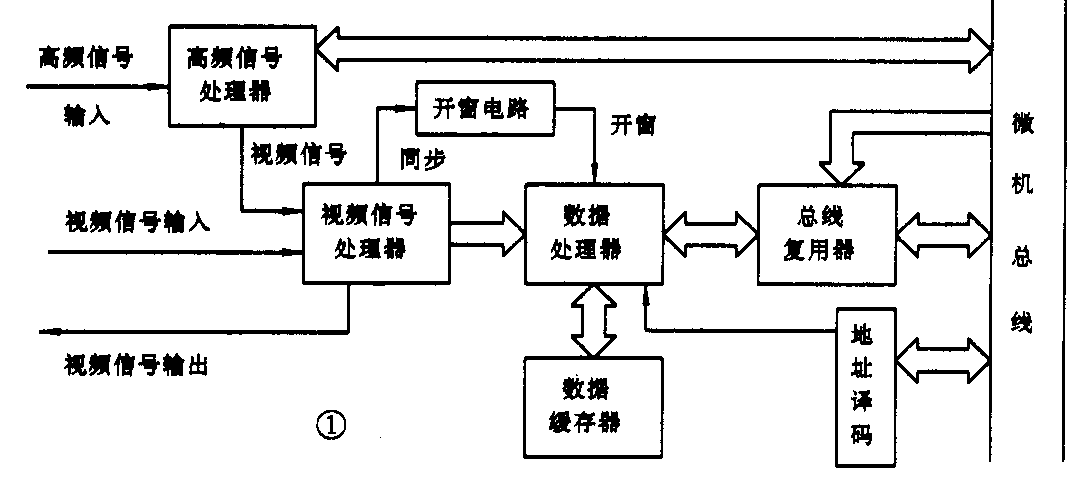

图文电视微机接收系统原理框图如图1所示。

（1）硬件说明：图文电视微机接收系统的关键部件是图文电视信号接收卡（PC卡），广电部广科院已获得该项产品的国家专利证书。这是一种计算机接收和处理图文电视信号的接口电路，主要由视频信号处理器、数据处理器、缓存器、“开窗”电路、总线复用器和地址译码器组成。缓存器可采用先入先出缓存器。总线复用器可用CPU代替。

从高频信号处理器输出的视频信号直接加到视频信号处理器，该视频处理器一方面从视频信号中取出数据信号，并恢复时钟信号送到数据处理器，另一方面还分离出复合同步信号到“开窗”电路，并经“开窗”电路产生一个窗口信号，送到数据处理器，以保证数据处理器不受该窗口以外的信号干扰。数据处理器按照计算机的命令对收到的数据进行处理，并将处理的结果写入缓存器。计算机将不断地通过地址译码器查询数据处理器的状态字，在适当的时候读出缓存器中的数据，并存放到计算机的内存中。总线复用器通过数据总线、控制总线和地址总线与计算机总线相连，它把从计算机来的数据和地址分时地送到数据处理器，或把从数据处理器来的数据和地址分时地送入计算机。

如在PC卡上再安装一个CPU，则可减轻计算机的负担，使计算机的处理速度更快、处理能力更强。程控频率合成式的高频信号解调器，可以通过软件预置或改变电视信号的频道，切换频道准确，工作可靠，使用方便。

为了保证通过图文电视广播传送专业信息用户的权限，在硬件电路设计中还增加了几种加密保护措施与软件配合，相当可靠，非法用户很难窃取信息。

（2）软件说明：

①基础软件：图文电视信号接收卡接口软件的程序流程图如图2所示。

②应用软件：

专业接收软件：包括接收、纠错、键接、解密还原、显示、打印、存储。

图文电视节目页接收软件：包括接收、纠错、解码、显示、键盘命令、打印模块。

工具软件：包括组合菜单、预置参数、信道测试、解密、格式转换等模块。

在软件设计时，充分考虑了进一步扩展的可能性，采用了接口参数表方法，系统接口向用户公开，使用户可根据自己的特点开发新的软件重组配置。

3．使用方法

（1）硬件安装：

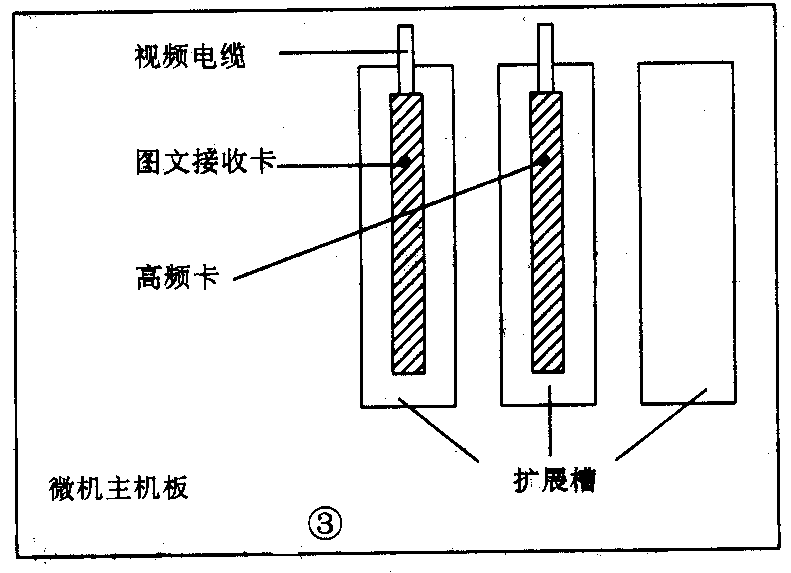

将PC卡和高频卡插在微机的扩展槽中，如图3所示。若有视频信号，则可不用高频卡。

（2）软件安装：

将PC卡的软件安装盘插入微机的软盘驱动器A中（也可以插入B中）。

安装程序将自动在盘上建立四个工作目录，它们是：

＼TELETEXT—接收软件的工作目录。

＼TELETEXT＼PCTW—接收到的图文电视节目页的存放目录。

＼TELETEXT＼PCZY—接收到的专业文件的存放目录。

＼TELETEXT＼TEMP—接收的临时目录。

安装过程不需人工干预，安装程序将自动修改DOS环境，生成初始的参数表，这些是PC卡软件正常工作的保证。安装完毕后重新启动机器，然后在＼TELETEXT目录下运行START．EXE文件就可进入主菜单状态。

（3）操作方法：

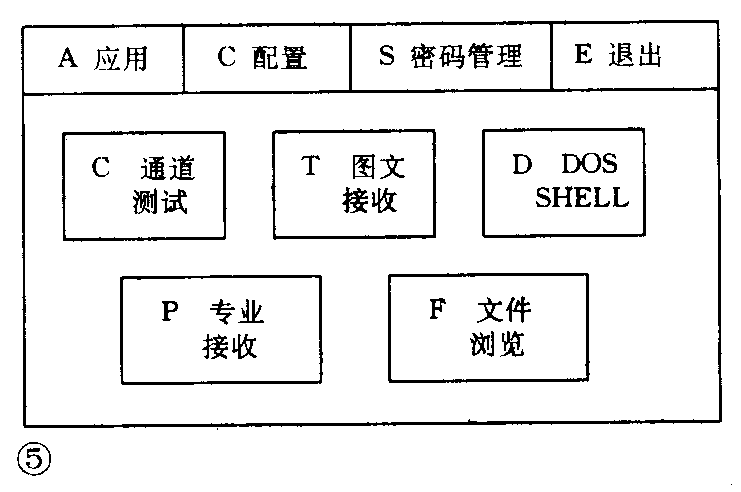

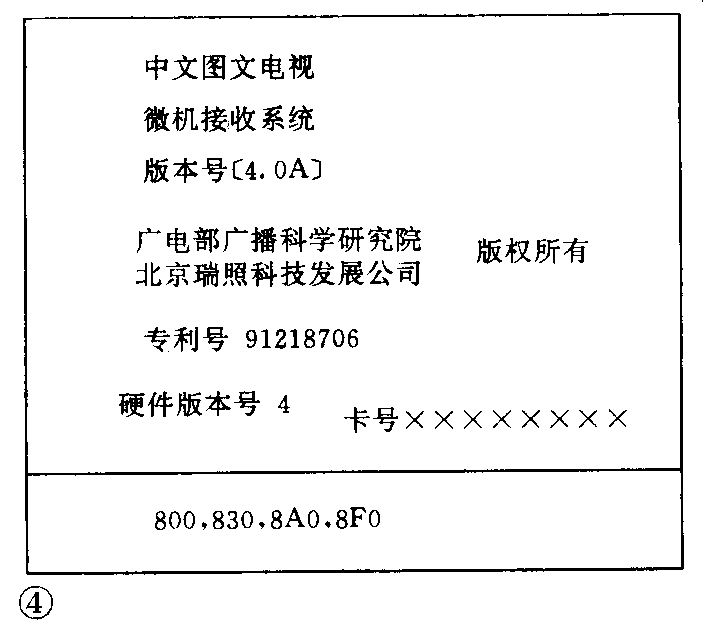

用户运行START．EXE后，屏幕会显示软件名称、版本号、版权声明、硬件信息等。如图4所示。用户打任意键或按鼠标器左键就可进入主菜单工作状态，并在屏幕上显示，如图5所示。

由主菜单可见该软件功能可分四类：A应用，C配置，S密码管理，E退出。PC卡的功能很强，在此只对如何选频道？如何收专业信息？如何收图文电视节目页？作些简要说明。

①如何选频道？

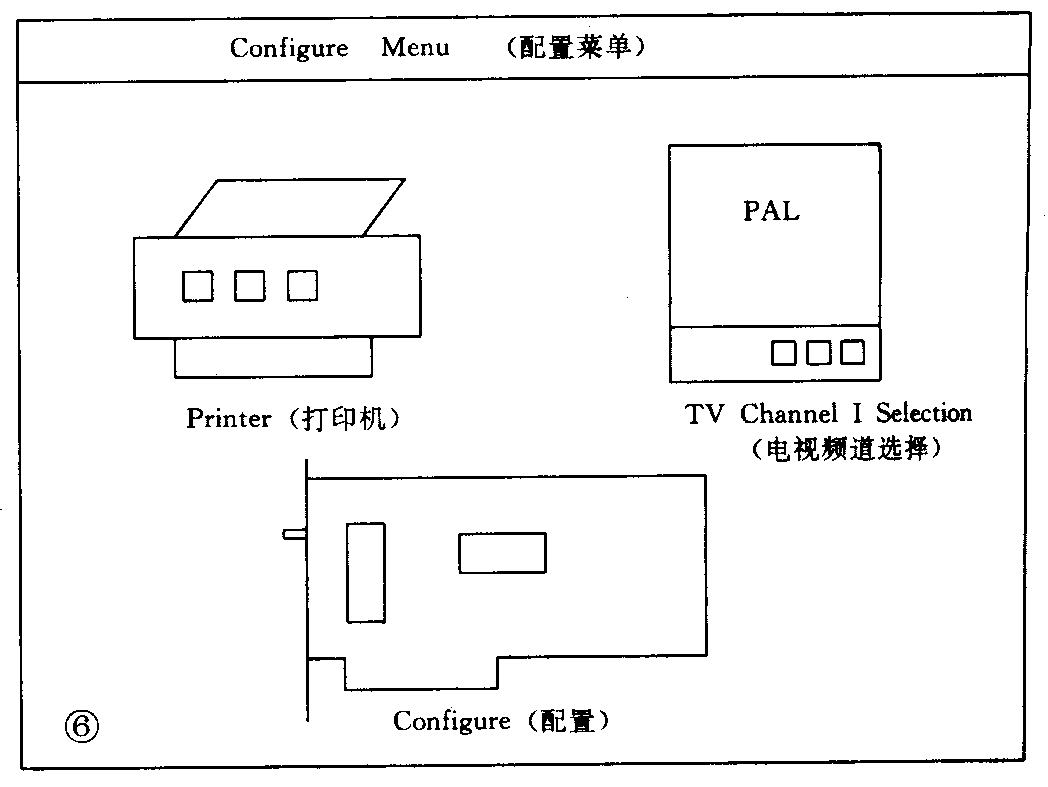

在主菜单工作状态下，用键盘打入“C”，或用鼠标器点中“配置”，屏幕显示配置菜单如图6所示。用键盘打入“T”，或用鼠标器点中“电视频道选择”，就可以用左右方向键或鼠标器选择欲接收的电视频道，然后选中“OK”项，高频卡就自动锁定在所指定的频道上。高频卡将视频信号通过电缆送至PC卡，PC卡就能在指定的频道上接收图文信息和专业信息了。

②如何收专业信息？

在主菜单工作状态下，用键盘打入“A”或用鼠标器点中“应用”，屏幕显示如图7。然后用键盘打入“C”或用鼠标器点中“通道测试”，屏幕上显示出全部数据主通道P800～P8FF的当前状况（见图7）。若某通道有信息发送，则相应通道号反相显示，用户可探知当前通道的占用情况，以便选择接收。打入“ESC”键或点中“取消”项可退出，回到主菜单工作状态。

在主菜单工作状态，打入“P”键或点中“专业接收”就可进入专业接收方式。专业接收方式有两种：一是按通道接收，二是按文件名接收。接收过程中将实时显示已接收数据的百分比，当100％接收到后，系统自动进行解码及数据复原处理，并自动存储到PCZY目录中。在主菜单工作状态下，用键盘打入“T”或用鼠标器点中“文件浏览”就可以显示所收到专业文件。

③如何接收图文电视节目页？

在主菜单工作状态下，用键盘打入“T”或用鼠标器点中“图文接收”就能接收图文电视节目页。屏幕上显示菜单，并打入“F”或用鼠标器点中“快速接收”，就可以迅速接收所选频道的全部图文电视节目页。在菜单工作状态下，打入“A”或用鼠标器点中“全部显示”，就可以显示全部已接收到的图文电视节目页。打入“D”，可以用打印机将图文电视节目页打印出来。（沈吟安）
