如何摩单放机

🏠 首页 《无线电》杂志 1995年 🔗 第5期 🔗 第17页 分类:广阔天地大有作为 🔗 卢勇 🔗

一般单放机放音时(尤其是推动功放)总感觉噪声太大,低音单薄乏力,高音缺乏清晰。笔者经多次实践,总结出一套十分有效的摩法,可使普通单放机经摩过后音质可同中高档机媲美。

一、磁头部分

磁头质量的高低直接影响到音质的好坏。高档的单放机磁头不易购得且价格也太高,故就用一般能购到的正品单放机磁头。不过这类磁头最多用上500小时就应更换新的,以保证优良的高频特性。磁头至电路板的连线最好换成三芯屏蔽线,因为单放机IC多为直耦式输入,磁头公共端是接在基准电压端而非电源地,故应将公共端也屏蔽起来,屏蔽层单端接电源地,如图1(a)。若无三芯屏蔽线,可用两根双芯屏蔽线代替如图1(b),效果一样。

图1
图1 🔍原图 (1114×282)

二、均衡网络部分

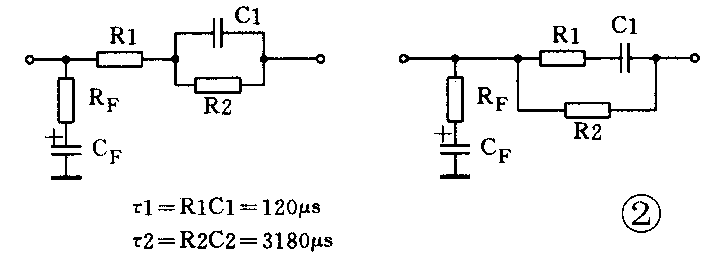

一般有图2所示两种形式。为获得平直的频率输出特性,R1、R2、C1的取值应满足以上两式。但许多单放机中的R2偏小,τ\(_{2}\)仅2000多微秒,故而使得低音不足。另外值得一提的是,若将τ2取得偏大一些(例如R2取得比理论值大\(\frac{1}{3}\)),则可得到类似于重低音的效果,这对一些喜欢用耳机欣赏音乐的发烧友改善低频重放效果不失为一简单易行的方式。同时要注意隔直电容C\(_{F}\)的取值不宜太小,以免影响低频响应。

图2
图2 🔍原图 (710×267)

三、更换元件

将电路板上音频通道的电阻全换成\(\frac{1}{8}\)W五色环金属膜电阻;1μF以下的电容换成聚丙烯电容,1~47μF的电解换成同容量的钽电解,47μF以上的电解加并0.1μF的聚丙烯电容。这样可使电路的噪声大大降低,高频特性得到很大改善。

四、电机部分

电机是单放机噪声的主要来源之一。由于一般单放机的电机同音频部分共用一个电源,使得电机噪声通过电源线串入音频通道。所以应加上如图3所示的简易LC滤波器,并在电机与机芯板之间垫上约0.5mm厚的橡皮垫片,以减小电机转动时的振动噪声。

图3
图3 🔍原图 (494×233)

五、电源部分

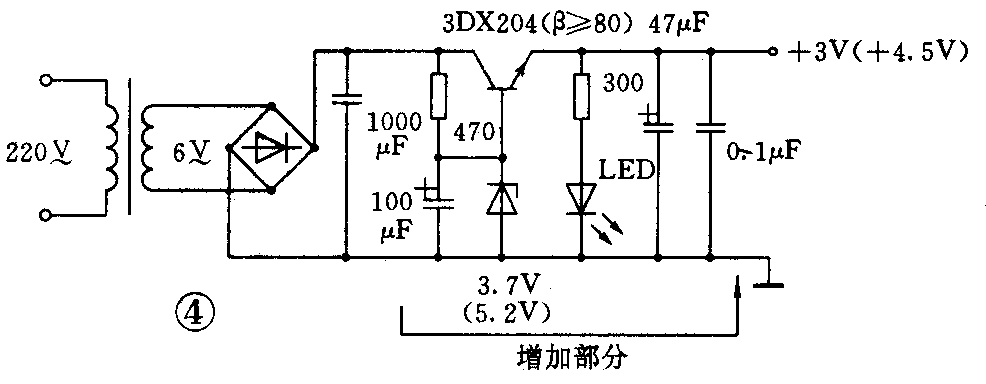

使用干电池固然可获得很好的效果,但电池不宜长时间连续使用,所以还是用外接电源好些。但市售的外接电源多为简单的整流滤波方式,电压波动大,交流声严重。故须加入稳压电路,如图4所示。

图4
图4 🔍原图 (986×384)

经过以上摩机,放入一盘效果较好的磁带,接上功放及音箱,实际试听,其效果改善之明显会让你大吃一惊,低音浑厚有力,高音清晰自然,中音纯真明亮。若再对功放及音箱加以改进,则以不大的代价便可使你的音响系统音质得到较大改善,值得广大音响爱好者一试。(卢勇)
