本文介绍一款“Hi－Fi靓音功放”电路，其输出功率设计在“胆”机的“黄金功率点”（Po=2×30W），总谐波失真Kf＜2％。该机的核心元、部件均为市场上较容易买到的国产“烧材”，安装调试也简便，而且“胆”味十足。有兴趣的“发烧哥”和音响爱好者不妨拽而试之。
一、电路特点 该机由缓冲（6N2／V1左半管V1L）、前置电压放大（V1右半管V1R）、末前级电压放大（6N1／V2左半管V2L）、倒相（V2右半管V2R）和推挽功放（2×EL34／V3、V4）组成，电路如图1所示（图1中只画出了左通路L-CH电路，右声道R－CH与L－CH完全相同，略）。
缓冲级V1L接成阴极跟随电路，使输入阻抗大为提高。这对展宽高、低端频域和对各种音源的“适应性”颇有裨益；即便是用晶体拾音器放送普通唱片，并把“音量”压得很低时，也能获得相当浑厚的低音和清脆明亮的高音效果；同时，V1L跟随器的低输出阻抗（约为500Ω左右）还能有效地防止前级串线干扰，使信噪比（S／N）得以明显提高，进而降低了对音量电位器RP1的布线和选位要求。这对简化装调程序十分有利。末前级V2L和倒相级V2R之间采用直接耦合，可以使低频相移减小，从而取得良好的低频特性。为了取得不同的放音效果，在前置级V1R和末前级V2L之间加入了由C5～C8、R8～R10和RP2、RP3等组成的阻容分压式双音调控制电路，以便对音源的高、低音频分别进行衰减或提升控制。以此来满足不同人的不同耳欲。该音调电路中的RP2为低音频调节，RP3为高音频调节。为了改善低频特性，前置输入端和倒相输入端分别接入了低音提升网络C3、R6和C18、R14。倒相级V2R采用“剖相式”倒相电路（也称“分负载式”或“阴极耦合式”倒相器）。这种电路的突出优点是对称特性好，可将交越失真压缩到非常理想的水平。

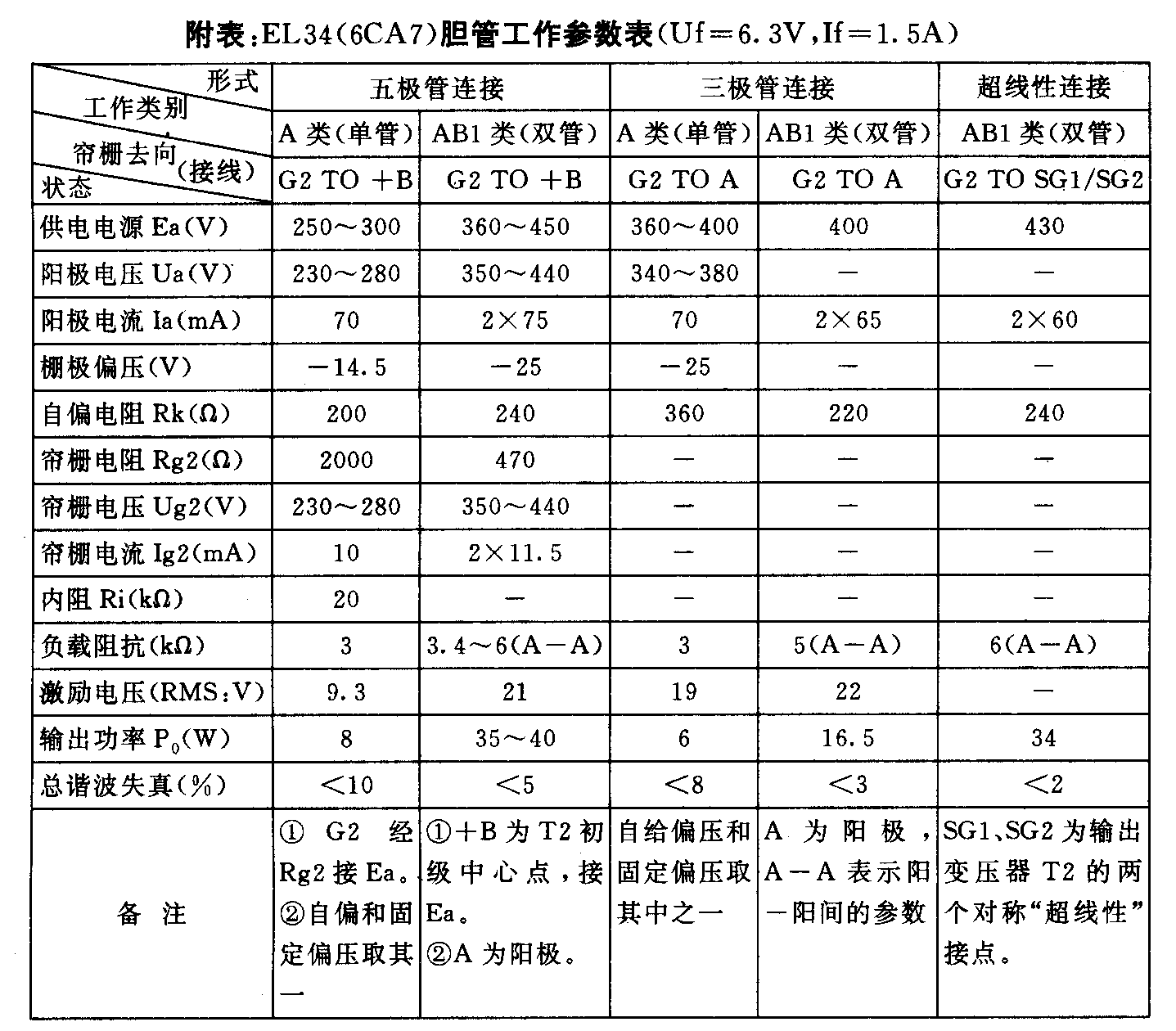

众所周知，胆机的音“靓”与否，与输出变压器关系甚大（有人说“靓”声效果的80％取决于“牛”）。为此，本机选用了专为EL34胆管配套设计的“金牛牌”国产“牛”GOX55－5.5－1。推挽功放级V3、V4选用“曙光”厂生产的、国内外颇具盛名的EL34（6CA7）担任。用EL34做功放，当所接成的电路类别不同时，其参数和指标也有较大的差异（见附表）。至于选用何种功放电路程式，试装者可根据要求和自己的爱好选取。图1所示电路选择了附表第五栏的“超线性”连接法，Po=2×34W。
二、元件选择电阻 低于2W的（含2W），选用高频低噪声阻燃被覆式的金属膜电阻。其中R12、R16、R21、R22的精度要求为0．1%，其余电阻的精度应优于1％。用于电源降压滤波的2W以上电阻，按用场不同而异。其中，R25可选用RXY-D-12W-10kΩ单线引出式线绕电阻，R26选用RY205－5W-10kΩ±5％的金属氧化膜电阻，R27的型号同R26，规格为15kΩ。RP1选用音响专用指数式（Z）双联电位器，左、右声道各半，以保证L－R两声道的同步衰减。RP2为线性（X）双联，RP3同RP2，它们的一半用于L－CH，另一半用于R-CH。RP4、RP5为单联碳膜，功率1w即可。电容：电解选用CD系列，耦合电容均选用聚丙烯金属化无感电容，如法国的“Solen”或国产的“XinDak”CBB。输出变压器T2为“金牛”GOX50—5.5－1，舌芯Sc＝32×48mm，功率为50W，频响：10Hz～100kHz±2dB，初级阻抗5.5kΩ，次级4／8Ω。电源变压器T1为“金牛”GOX350。其它未提及的元件，均按图1选型。
三、安装调试 底盘可选用1.6mm的铝板弯制，尺寸由选材而定。可先找一块尺寸相当的纸板，将主要零、部件排列其上，前后按排布合适的纸板制作底托。元件的大概分布情况如图2。所有元件在上板前均需进行检测，之后紧固在底盘的相应位置。元件尽量焊在相邻元件的出线脚（片）上，容不下时可用焊接支架“补充”。所有引线越短越好。注意灯丝线要绞合，屏、栅引线切忌平行或靠近，以免分布电容产生自激啸叫和交流哼声，甚至使高音衰减。前级的信号线要选用高品质屏蔽线，以免产生感应杂音。接地点要采用单点接地，最好用一根或多根粗铜线组成网状地线环（如图2虚线所示），焊固在与地隔离的支架上，总接地点选在前置放大的输入端附近，其它接地点焊在就近的铜线上，构成间接式单点接地。装配完毕经检查无误后即可进行调试：胆管暂不插入，通电后先测量整流器UR即C12地间的直流电压Ea，其值应为440V±15V，再测各胆管阳极A对地的直流电压，其值也应是Ea值（因管子未插入，各管I－a=0之故）。若电压偏低则是接线有误或滤波电容漏电，应查而除之。随后测-c应为-70V左右。万用表置10VAC档侧各管灯丝电压（Uf）应为6.3T2次级接上负载（音箱或喇叭），插入V3、V4后通电。调节RP5使R21、R22两电阻上的电压相等且为0.6V（用数字万用表监测）。插入V2（6N1），测V2R（倒相器）阴极电压（8脚）应比栅极电压（7脚）高出6V左右。偏离太多时可通过调节R11予以校正。插入V1（6N2），同时将RP2、RP3调到最大阻值位。之后，在“INPUT”（L－CH）端子注入人体感应信号并调节“音量”RP1，使喇叭里发出的“嘟—嘟”声响度适中。此时，用电子管电压表GB－9B或数字万用表测量一下V3、V4栅极（5脚）上的交流电压应相等。否则，可调节R12或R16之一予以校正。R12或R16调动之后。要注意重新查看一下栅压。调R15可控制反馈量的大小。
在作完上述调试之后即可进行“煲”机（试听）实验。“煲”机期一般为7～10天。“煲”机后再进行一次复调。
最后提及，因“胆”机比“石”机的工作电压高得多，所以在调试和维修“胆”机时，一定要注意人身安全。 (张义方)
