近几年来电话机的家庭普及率正在迅速提高，具备各种不同功能的新机型正在不断地推出，为了便于对电话机的维修，我们把一个最简单的但具备电话机基本功能的“迷你受话实验机”介绍给读者。该机全部采用通用器件，因此十分简单，但对掌握电话机的基本原理有很大帮助，您不妨动动手试装一下。

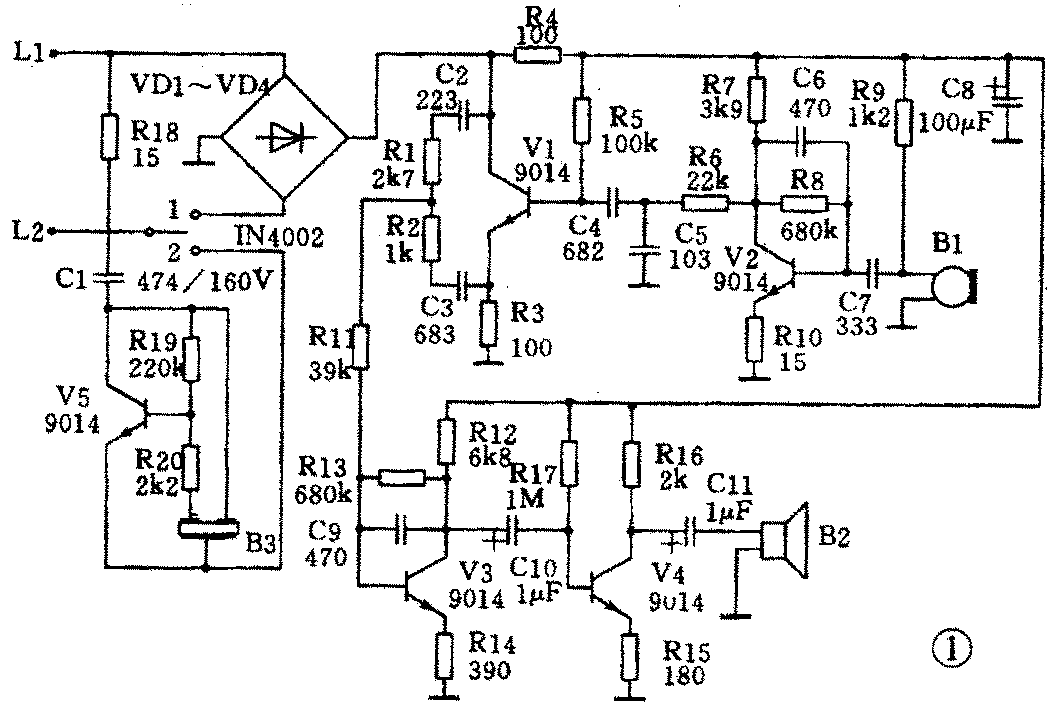

整机原理如图1所示。与一般电话机相比没有拨号电路，故称之谓“受话实验机”。整机可分三部分：振铃电路；送话电路；受话电路。下面分别进行介绍。
振铃电路 振铃电路由V5、R18、C1、R19、R20及三端蜂鸣片等组成。电话搁机时，微动开关S1置于“2”。话路中直流电由于C1隔离而送不到V5，V5不工作。话路中有振铃信号时，90Vp—p、25Hz交流信号送入。此时，交流信号经R18、C1供给V5以工作电压。
振铃信号正半周时，V5、R19、R20组成了振荡电路，它工作时产生振荡电流驱动蜂鸣片发声；振铃信号负半周时，V5不能工作，V5的发射结被击穿，电流经发射结、R19、C1、R18构成回路。由于电流极小，这种击穿不会损坏V5。
电话摘机时，S1置于“1”，振铃电路停止工作。
送话电路 送话电路由送话器B1、V2、V1等组成。B1是驻极体话筒，线路中R9提供一个偏置给B1的场效应管，使其正常工作。一般该电压为1.5伏。语言信号经耦合电容C7送入V2进行放大。V2是一级典型的电压放大器，其中R7为负载电阻，R10为电流串联负反馈电阻。R8、C6组成了电压并联负反馈，稳定工作。R8同时提供V2以基极偏压。
R6、C4、C5组成了带通滤波器，对信号中过高、过低频率滤除，提高信噪比改善送话质量。
V1对信号进行再放大（另外还有一个重要作用——消侧音，下面再分析）。其中集电极负载是由话路进线和对方话机输入阻抗等组成的，不是一个恒定不变的值。其余为一般放大器所必须的文件。

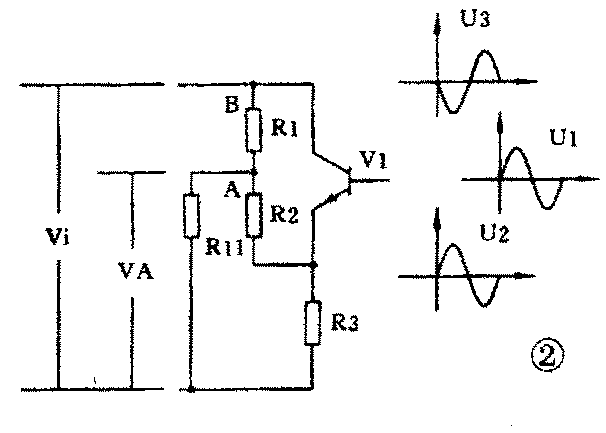

受话电路 当送入的语言信号通过Q桥式电路后，由于V1输出端呈现高阻抗，故可看作开路。交流等效电路见图2。输入信号ui在A点产生uA，uA=[（R2＋R3）／（R1＋R2＋R3）]ui，经R11进入前置放大级V3，其元件与V2几乎一样。V4为功放级，音频信号经耦合电容C8送入受话器B2（喇叭）中，完成了受话过程。
消侧音电路 侧音是指自己送出的语言信号又回到了自己的受话器上，从而影响了正常通信。为了消除侧音，电话机中都设有“消侧音电路”。本机是通过V1及一些外围元件来实现的。交流等效电路仍见图2。如果R11上端接到B点，送话时在V1集电极上获得放大了的送话信号u3（假设为正弦波），将通过R11全部送入V3进行放大成为侧音。现在把R11上端改接到A点。我们知道V1发射极u2是与u1同相但略小于u1的信号，而A点获得的uA是与u1反相但放大了的信号。如果我们合理选择R1、R2阻值，则在A点得到的UA可几乎为“0”，这就消除了侧音。当然，由于V1负载是一个变动值，故不可能完全消除侧音，这是可以允许的。

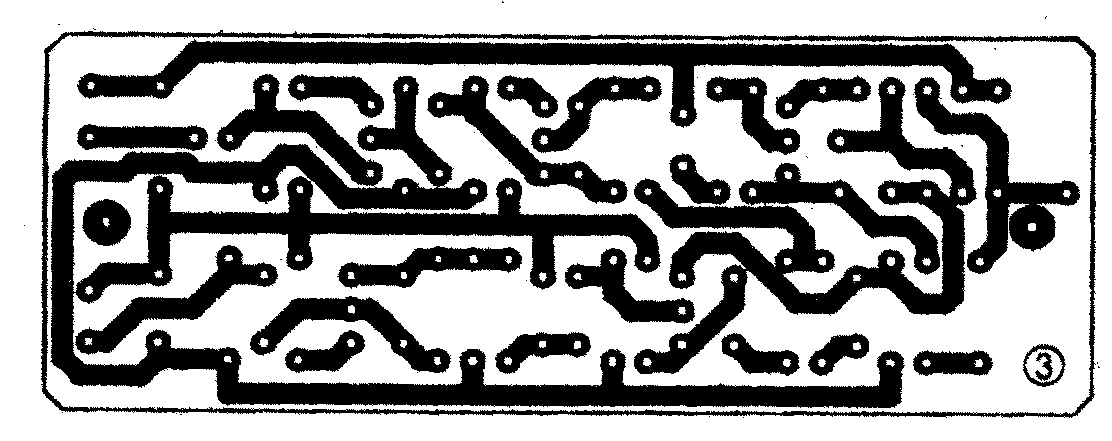

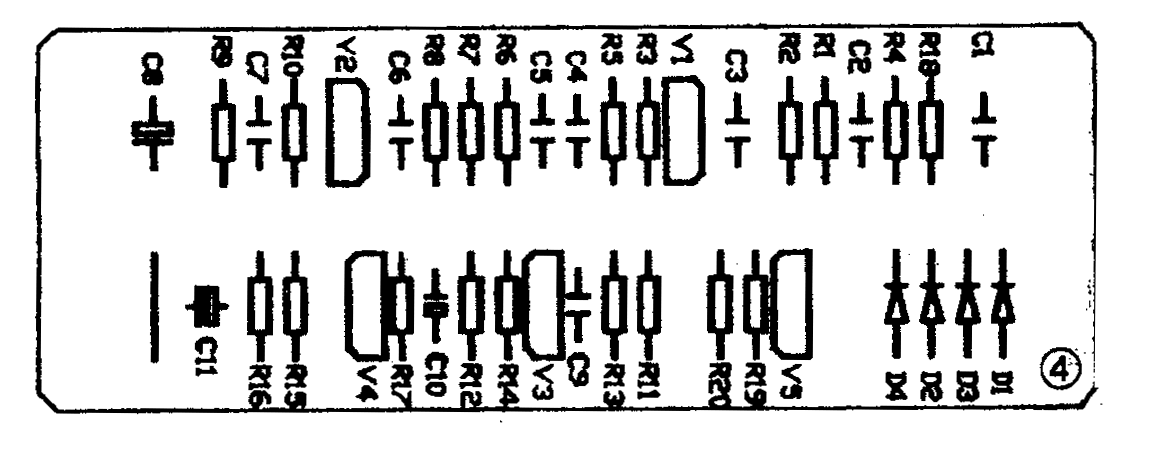

四只二极管使电路中馈入的直流电（一般在挂机时48V，摘机后为10V左右）定向为上“＋”下“-”，用户接电话线时不必认向。该电源供V1、V2、V3、V4工作。R4、C8为电源滤波。印制板如图3，元器件安装如图4。（戴甫仁）
