电视天线的选用

随着城乡人民生活水平提高，电视机已经开始普及到每个家庭，但很多用户买了电视机收看效果不佳，收不到理想的图像。一般情况下，如电视机质量没问题而收视效果不好，其主要原因在于天线选配或架设不当。笔者就来谈谈在不同环境中如何选用天线的问题。

目前我国规定电视频道为（1）L段1～5频道，频率范围49.75～91.75MHz；（2）H段6～12频道，频率范围168.25～222.75MHz；（3）U段13～68频道，频率范围471.25～957.75MHz。可根据当地接收频道信号强度与不同地理环境选用不同规格天线。

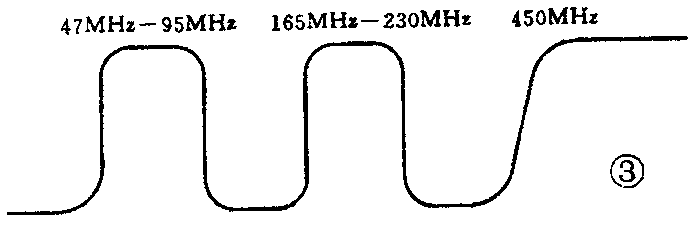

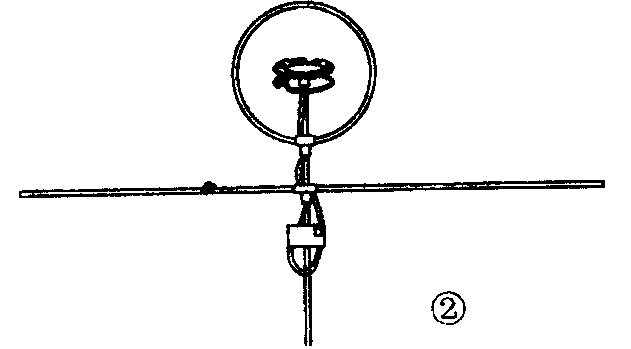

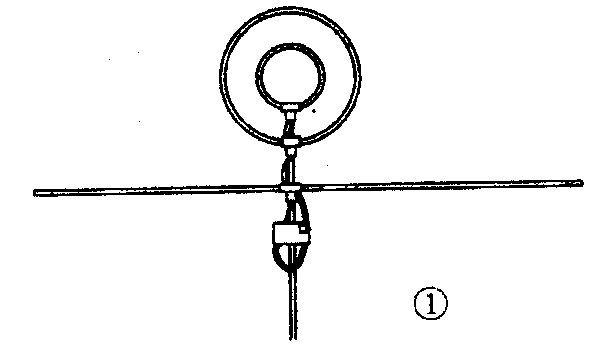

平原地区、多电视信号地区可选用GMB型增益25dB和GMC型增益45dB的，外形见图l。也可选BUB型增益25dB和CUB型增益45dB的，外形见图2。图1所示天线，具有全频道、大接收夹角特点。为了提高增益，该天线加装了低噪声、高增益频段混合放大器，根据地区信号强弱该放大器增益在15～45dB，噪波系数在2dB以下，为了抗带外干扰，该放大器频率特性如图3。

1．天线的结构特点

图1中L段（1～5频道）振子为半波振子，接收夹角为73°，由于l～5频道电视台较少采用，半波振子可减小体积，且接收角小一些对抗干扰有好处。H段（6～12频道）采用了环形振子，该振子接收夹角大于130°，频带宽、增益高，在6～12频道范围内有很好的频率特性，优于半波振子与折合振子。

在U波段也采用了环形振子，具有在H段相同的性能。三段振子分别可调，一次调好，在收看电视时可免去调整天线方向的麻烦。

图2中U段采用了3个折合振子，在U段实现全方向接收，用3个折合振子通过移相并联，经1：1匹配器与混合器连接。L、H段没采用全方向振子，原因是由于L、H段电视信号较少，用半波振子与环形振子已能满足要求，并由于此频段干扰信号较多，用全方向振子增益低，并且不利于抗干扰。

以上两种天线在平原电视信号较多地区，一般均能收到20多个电视信号，由于该天线频带宽、增益高所以接收图像质量优于普通天线。如在丘陵地带或半山区使用，该天线也能取得满意效果，但选用放大器增益高于45dB的效果将更好。

2.架设与调试

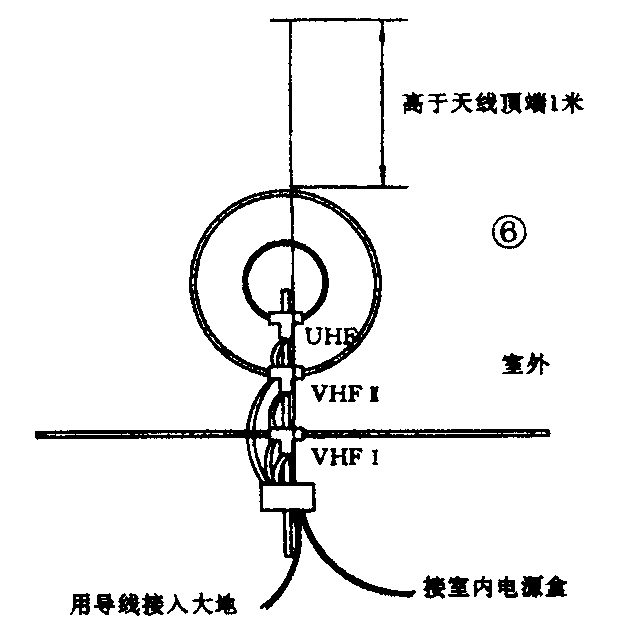

（1）架设高度可在5～12米（视环境而定），为了安全，需加装避雷针，避雷针高度必须高于天线顶端约1米，见图6。材料用铁或铜铝金属即可，直径6mm～10mm，下端用铝或铜线引上接入大地，接地点要可靠牢固。根据电视台位置分别调整3个振子方向使各电视台兼顾最好。

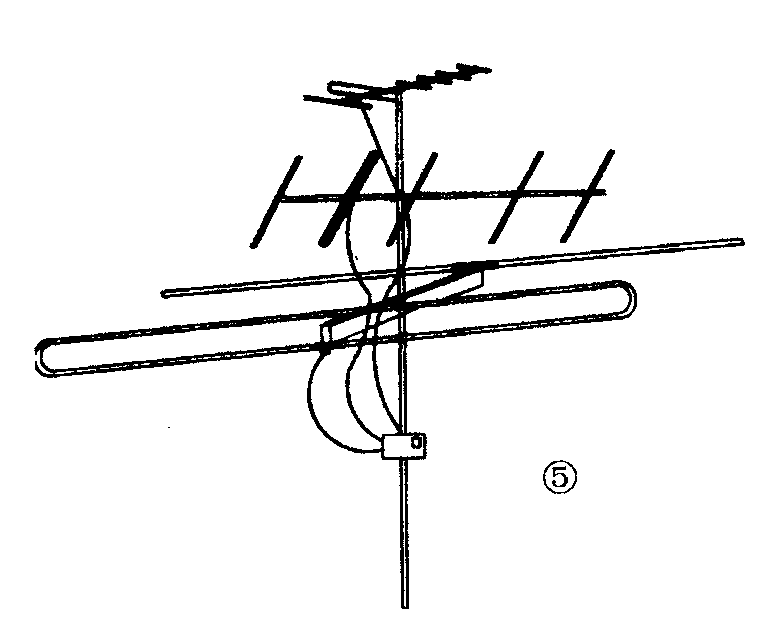

由于高山阻挡，深山区电视信号很微弱，并且反射波多，重影严重。根据这些特点需选用增益高、带引向器与反射的天线，放大器增益选用40dB以上的，如GMFC型天线（见图4）、GMZC型天线（见图5）。这两种天线在山区使用各有所长。图4所示天线，结构简单，成本较低，架设与调整方便，可满足一般山区使用。在深山区由于信号特别微弱，可选用图5所示那种天线。

山区使用的两种天线调整与架设比较麻烦，避雷针安装与图5相同。安装时需先选择地点，由于山区电视信号反射波较多，在不同高度与位置电视信号强弱变化很大，安装调试时，可左右、前后移动，寻找最佳接收位置，高度在离地面2～12米之间调整。调整时最好用场强计观测，同时用监视器监视图像质量。如没有上述这两种仪器，也可用普通电视机直接观看效果。调整天线左右位置与高度的同时还要调整天线方向，调至最佳位置固定下来。如当地无U段电视信号可不装U段振子，若效果仍不满意，L段天线换成五单元至九单元天线，放大器选用45～50dB的高增益放大器，再细心调整天线方向，直到收到最佳电视图像。

选用放大器不要只追求放大增益，应选用低噪波系数的放大器，最好选用噪波系数2dB以下的。例如有些放大器是用μPC1651电路组装的，因该器件噪波系数在5dB以上，放大电视信号的同时噪波也放大了，所以其效果不会明显。一般情况下，高于25dB的放大器只用于远离电视台、信号较微弱的地区。实践证明，放大增益为25dB的放大器在一般地区可适用；高于25dB的放大器在平原或离电视台近的强信号地区使用，效果反不如25dB的增益放大器。

馈线应选用75Ω的优质藕芯电缆。目前市场上劣质馈线较多，馈线质量不好，对接收效果影响很大，建议选用名牌正宗厂家生产的馈线。天线连接插头必须用75欧插头，不能用300／75欧的匹配器插头。

只要正确选用与安装天线，一定会接收到满意的电视图像。（张景峰）
