星浪KF—DS9000B、金索利克CEX、淅歌988B等部分装有电脑选曲机构的组合音响，大多采用TN—21SC型机心。用该机心的电脑选曲机构与音响选曲电路配合，实现电脑选曲功能。
一、选曲机构的工作原理

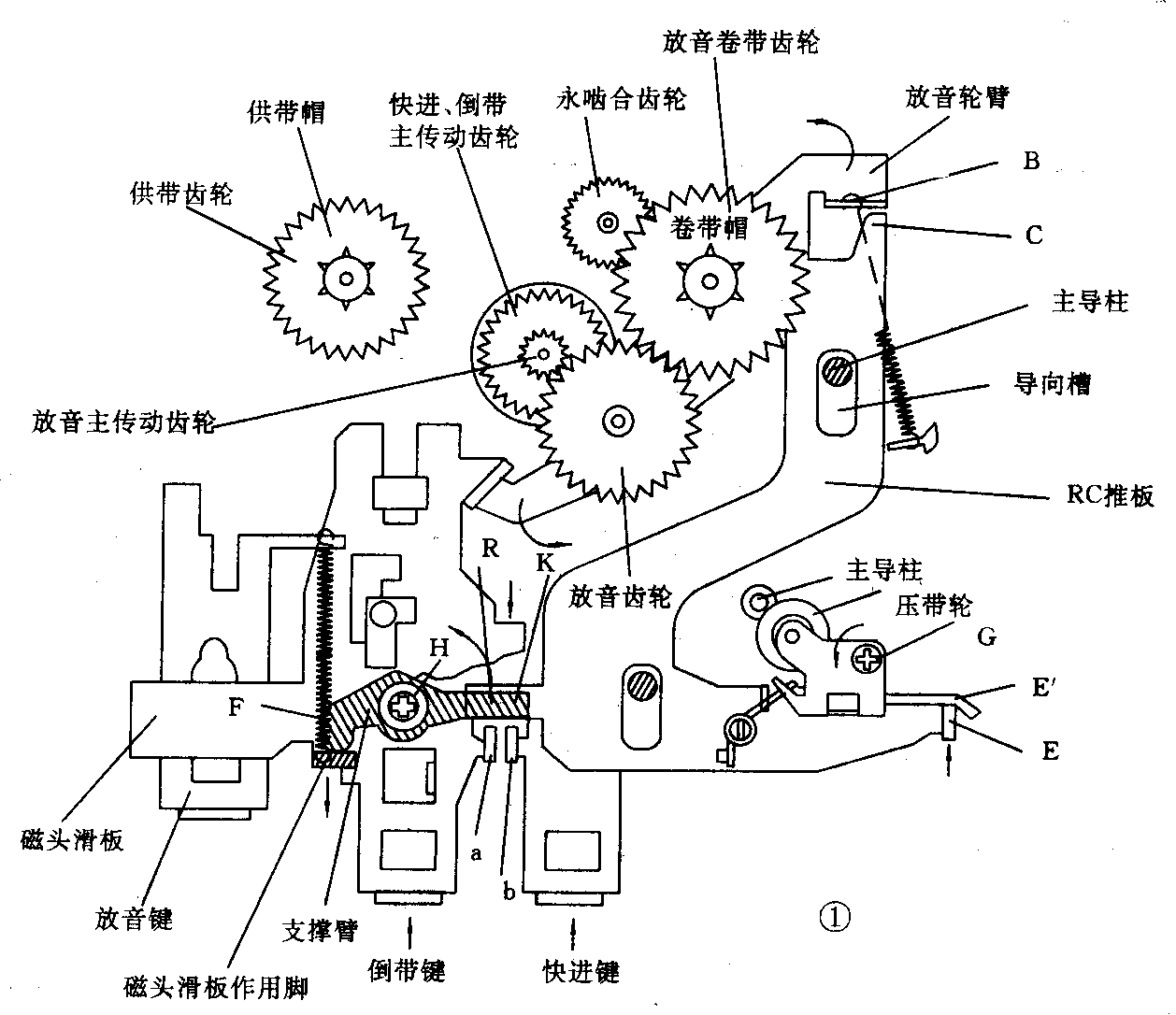

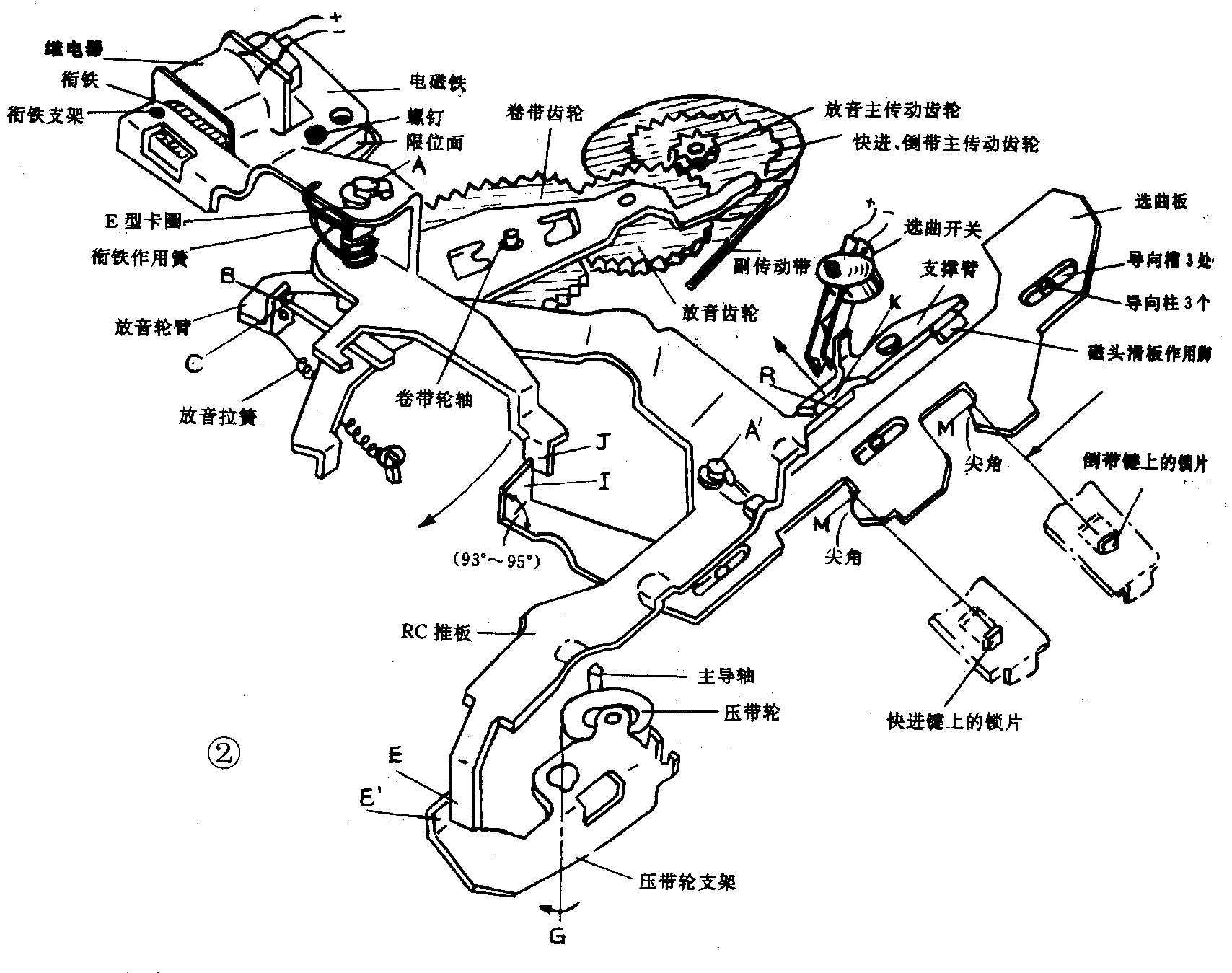

在放音状态下，若想选择磁带的某一节目，可按动整机中的SET选曲按钮，然后再按下快进或倒带按键（逆选或顺选磁带上的节目），选曲机构产生动作，搜索供、卷带盘磁带的某一节目。图1是该机构的正面视图。当进行选曲时，按下快进或倒带按键后，按键上的弯脚a或b同时推起支撑臂K和RC推板R处。支撑臂绕轴H逆向偏转，使F处向下压动磁头滑板作用脚，推压磁头滑板下移，让磁头稍稍离开磁带。由于RC推板沿其导向柱上移，其E处和C处分别推压压带轮架的E’处和放音轮臂的B处，使压带轮组和放音轮臂分别绕轴G和卷带齿轮轴逆时针偏摆一个角度。于是，压带轮脱离主导轴而停止送带。放音齿轮脱离与主传动齿轮的啮合而停止收带。在按动快进或倒带按键的同时，支撑臂的反面弯脚推动选曲开关，使之接通继电器电源，见图2（该机构背面视图）。磁铁对衔铁产生吸力，使其吸动衔铁及其一体的支架，绕A顺时针偏转后将衔铁牢牢吸住，衔铁支架的尾部J向图2所示箭头方向压住选曲板的I处。此时快进或倒带按键上的锁片已进入选曲板M限位面锁定，主传动齿轮带动供带齿轮（或卷带齿轮）实现“放音状态”下的快速倒带或进带，机心进入选曲状态。
当选曲结束时，磁头先读取磁带上某一空白段信号，整机中的电脑即刻发出指令，使选曲电路中断，继电器上的磁铁迅速消去磁力而释放衔铁，使其脱离吸合状态，与此同时，选曲板上的M点放开快进或倒带按键上的锁片，使按键回位，磁头滑板、压带轮、放音齿轮恢复正常放音位置，机心从预选的节目始端开始放音。
二、常见故障的检修
1．选曲机构误动作。大家知道，选曲时只要磁头读取到磁带的某一空白段信号，整机中的电脑便发出指令，使继电器的磁铁产生吸力，机构动作。如果使用下述节目带，会造成选曲机构误动作：①使用了信号强度不高的磁带。②各个节目之间的无信号段不到3秒的磁带。③各个节目虽用无信号段隔开，但无信号段上留有噪声或杂信号。④古典音乐、独奏、演讲的录音带留有无信号段。实践证明，使用这些录音带在进行选曲时极易造成预选的节目越过放音磁头或应选的节目不能到达放音位置，使选曲机构误动作。因此，应避免使用这些磁带进行电脑选曲。

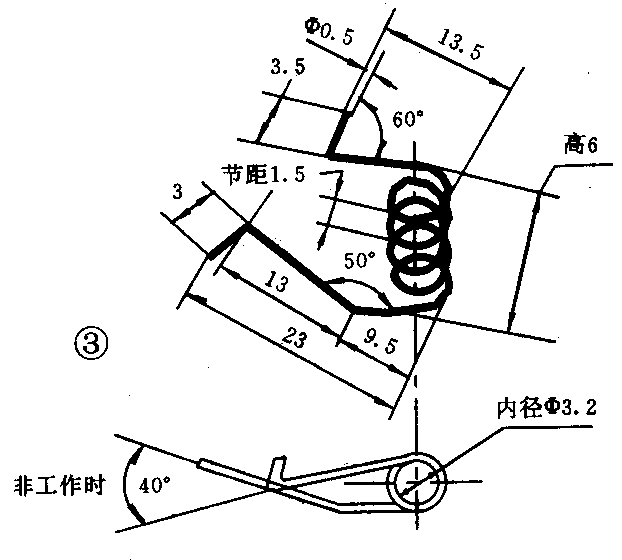

2．在选曲过程中，快进或倒带按键锁不住，使选曲机构提前中断动作。产生这种故障的原因有两种可能：一是快进或倒带按键锁片没有到达选曲板锁定面M，锁片停留在尖角处（图2）；二是磁铁吸力不足。如果按键锁片没有到达M面，观察磁铁吸合处呈非完全接触状态（留有0.3～0.5mm间隙），说明选曲机构反力大于吸磁力（反力=磁头滑板上拉、扭簧作用力+按键上拉、扭簧作用力）。因此使选曲板上的尖角很难锁住按键锁片，造成选曲中途释放。若要按键正常锁住，应仔细调整衔铁与磁铁吸合面的接触位置：①拆下导向轴A上的E型卡圈（图2），手拿衔铁支架将其拔出，用尖嘴钳夹持打弯面，认真矫正，使其不得有变形或左右翘曲现象；②调整衔铁作用扭簧，加大作用力，必须保证如图3所示的150°夹角，如扭簧丢失应按图3所示尺寸重新选配或制做，如果扭簧一端脱开磁铁限位面，应用摄子夹持将其拨入限位面上，③重新安装电磁铁，用十字头改锥松开固定螺钉，将磁铁摆正，让磁铁与衔铁平行接触，再重新拧紧螺钉。如果按键锁片与选曲板锁点M处于正常配合，但仍提前中断选曲功能，这可能是因电磁铁本身吸磁力不足所引起的故障。判断这种故障时，可在选曲状态下，用铅笔敲击几下机心的卷带板，若此时衔铁吸合面马上脱磁，十有八、九是磁铁吸力不足所致。可将继电器从机心上拆下，然后单独接通继电器，用弹簧秤钩住已吸合的衔铁，拉至街铁与磁铁脱磁时，读取弹簧秤读数。如果拉力小于300g，说明故障由此产生。应按图4所示尺寸、参数选配更换或制做继电器。
3．选曲工作已经结束，但快进或倒带按键仍不能自跳，使已选的节目越过，造成选曲机构动作失灵。该故障一般因选曲板变形或与锁键板配合面、导向槽口等有毛刺，使其移动时受阻，释放不了快进或倒带按键，致使机构仍继续快速绕带而越过已选定的磁带节目。可将选曲板从机心背面拆下，置于平坦处校平，修锉掉各配合面毛刺。
4.正常选曲时，按键锁不住，继电器电源接不通，机构不能选曲。该机能否正常进入选曲工作状态，主要取决于选曲板与衔铁支架受力的相互作用点。如果图2所示的选曲板I处与衔铁支架J的弯脚角度改变，其相互配合位置将发生变化，使衔铁支架上的J碰不到选曲板的最佳使用点，当二者相互接触后，其作用力导致选曲板I处变形（因选曲板太薄仅为0.2mm），产生“死点”使衔铁支架不能回转。解决该故障的方法是，用钳子夹住选曲板I调整打弯处角度。检修经验证明，打弯处角度控制在93°～95°之间效果最好。（李敦信）
