1．故障现象：从监视器观察摄像机输出信号，有红、绿两色面交替缓慢移动。
检修：从图像情况看亮度信号基本正常，故障部位可能在与色度信号有关的部分。M7的摄像头向机器的录像部分分别输送亮度信号和色度信号，可省去录像部分中的亮、色分离电路，亮度信号的最后处理和色差信号的调制混合均放置在IC901（AN2253FA）中进行，因此，应首先对IC901进行检测。利用示波器测量IC901输出的亮度信号，基本正常，但检测其输出的色度信号时发现波形不稳定并周期性跳动，改测IC901端输入的B—Y、R—Y色差信号，波形稳定正常，至此怀疑故障出在IC901这一部分电路中。对这一部分电路进行分析（图1），IC901对色差信号的处理需要相位正交的两路4.43MHz副载波，副载波的正常与否直接影响IC901对色差信号的处理，未能确认副载波正常之前无法判定故障点在IC901及其外围电路。测量IC901端输入的4.43副载波信号，波形稳定，切断副载波输入信号，监视器图像颜色消失，黑白图像完全正常。由于缺乏矢量示波器，无法测定副载波的相位，因此仍然不能确定副载波是否正常，且在示波器监测视频信号时发现有一脉冲和色面同速率沿视频信号波形移动，当移至色同步信号处脉冲幅度增大，仔细观察脉冲，认为脉冲频率与副载波频率相近，怀疑副载波相位漂移。IC901所需的副载波信号由IC309（MC8181A）提供，IC309的①脚接受同步信号发生器IC307（μPD9313BG）送来的HD基准信号与其内部分频后的SC信号进行相位比较以达到相位锁定。怀疑HD信号丢失，但测IC309①脚波形，其波形幅度均与正常机器无异，而且同步信号发生器的各路输出均正常，此路输出不正常的可能性不大。人为切断HD输出让IC309处于非锁定状态，观察故障现象和输出波形，此时色面移动速度明显加快，但视频输出波形中的脉冲消失。根据切断HD信号后色面移动速度加快这一现象分析，故障还是有可能出在IC309内部的锁相部分，试更换IC309，更换后图像色彩恢复正常，色面消失，至此确定为IC309损坏。
2．故障现象：机器在较暗的环境中工作正常，环境光稍强，光圈则反复跳动，环境光越强，跳动速度越快。

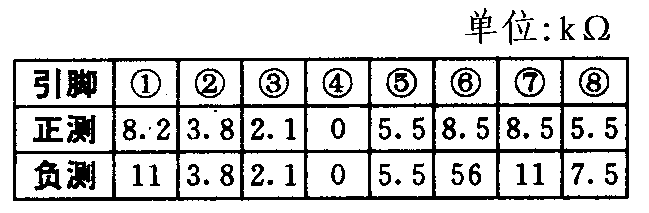

检修：在M7摄像机中光圈是较常出现故障的器件之一，但在本例中，从故障现象看不像是光圈问题，为排除光圈故障的可能，调换光圈试机，结果故障依旧。在排除了光圈故障可能之后，检查重点便放在光圈驱动电路上。M7的光圈驱动电路主要由IC301（AN1358S）担任，其⑥脚输入检测信号，⑦脚输出驱动信号。首先测量驱动输出电压，检测光圈插头，BA301②脚电压值，遮住镜头，②脚电压为4.7V，逐步增大进光量，②脚电压下降，当②脚电压降至1.2V左右时光圈跳动，测量BA301其它脚电压，其③脚电压在光圈跳动时波动。对照正常机器检测比较，正常机器BA301②脚电压值的变化范围为4.7～0.8V，其③脚电压始终为1.1V左右，看来有必要进一步对光圈驱动电路IC301进行检测，但IC301安装在电路板（VEP23063B板）的背面，通电工作时不易直接测量各脚电压，故改测IC301各引脚对地电阻看能否发现故障所在。在正常机器中测得IC301的各引脚对地电阻值如下：

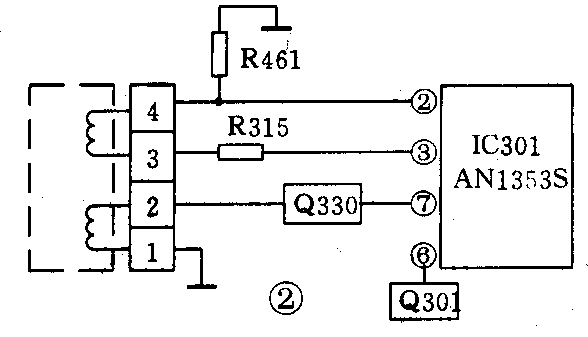

检测故障机器时，发现IC301的③脚对地电阻值比正常值大数十倍，对照电路（图2），IC301的③脚与R315（1.2kΩ）、控制线圈、R461（1.5kΩ）串联后接地，对地电阻值不可能超过2.7kΩ，据此确定电路板上有断路点。通过简单测量和放大镜观察，发现IC301③脚虚焊，将③脚进行补焊处理，再测其对地电阻值，与正常机阻值相同，将VEP23063B电路板安装复原，开机试验，光圈工作恢复正常。（郭一仁）
