灵芝M801彩电遥控系统

灵芝M801彩电遥控系统采用的是三菱M34300N4彩电遥控集成电路，其遥控发射器集成电路为M50560—01（在遥控发射器中），红外接收集成电路为一般通用型，常用的是索尼公司的CX20106。

三菱M34300N4是日本三菱公司继M50436之后又推出的将读写存储器与微处理器集于一片集成块内的彩色遥控集成电路，与M50436相比，其功能更完善，外围元件大为减少，接口方便、灵活，可靠性更强，目前我国大部分彩电生产厂家都大量使用。

三菱M34300N4采用先进的超大规模CMOS集成电路技术，42脚双列直插式封装，内部包括四位微处理机和存储器，其主要特点是：

1．功能强、实用

三菱M34300N4—012遥控电路主要功能如下：

·电压合成电视频道调谐系统，选台数目44个。

·直接选台、上／下选台及重选前台。

·自动搜索及快速手动搜索。

·模拟量控制，包括音量、对比度、亮度、色度。

·屏幕显示、静音及TV／AV切换。

·时钟和按时自动开机。

·睡眠定时关机和遥控开／关机。

·50Hz／60Hz显示位置调整。

·存储调谐电压、频段、AFT、最后选台、音量、模拟量及开机状态等数据资料。

2．使用方便、接口通用性强

由于其内部集成度高、外部遥控电路简单，功能实用性强，接口适应性强，因此，用它很容易与各种彩电机心接口，对于非遥控彩电加装遥控是非常理想的遥控电路。

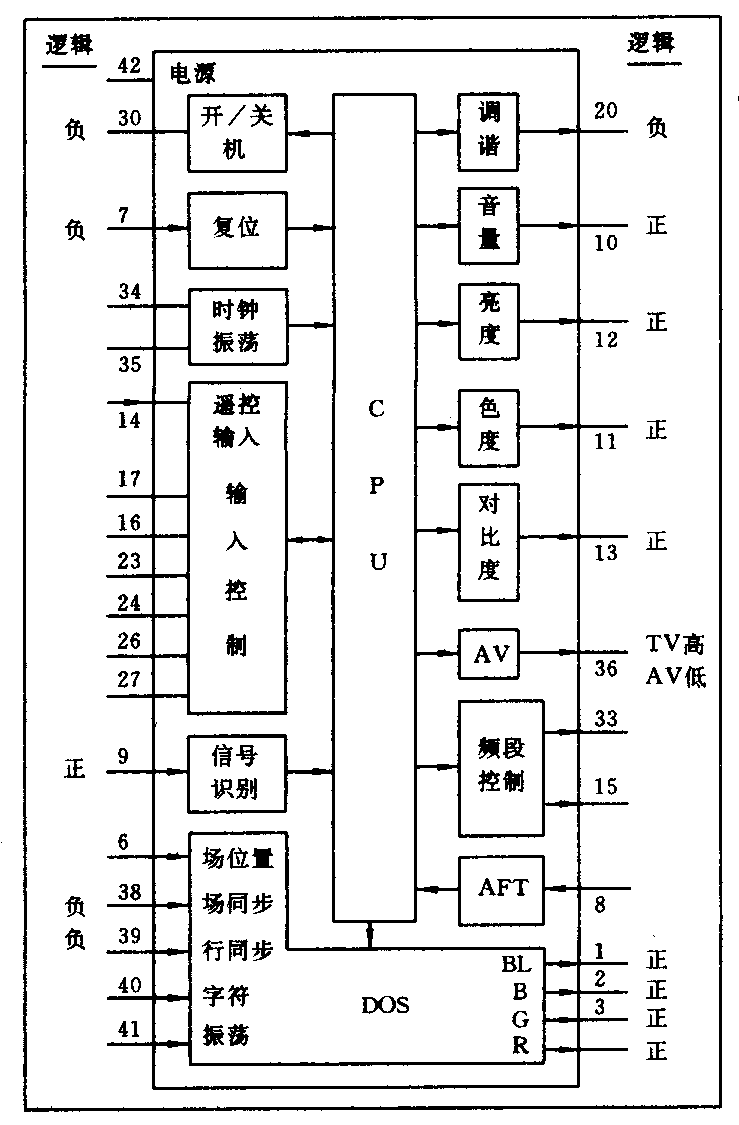

三菱M34300N4—012的功能方框图及输出、输入电平逻辑关系如附图所示。

用三菱M34300N4彩电遥控集成电路设计的彩电遥控系统由无锡乾生无线电厂研制成功，并已大量生产，很受用户欢迎，其型号为灵芝M801。由于三菱M34300N4集成电路集成度高，外围元件少，使灵芝M801彩电遥控系统元件数要比一般的遥控系统减少近25％。M801遥控电路板的大小为92×140mm，与普通遥控电路板相比，面积减小约1／3。灵芝M801遥控电路板，不必再外加任何电路板，可以方便地加装于国内外各种彩电上。

灵芝M801遥控系统加装于非遥控彩电中，由于不需接加装遥控中最伤脑筋的识别信号（行同步信号）和AFT信号，使加装工作变得非常容易，为加装彩电遥控的人员带来了极大的方便。又因加装不必接AFT信号，原来彩电的AFT电路不变动，从而使整机的AFT特性不会发生变化，保证了整机的电性能，使用户无后顾之忧。（蔡国清）
